186 Каталог INGERSOLL 2015 Токарный инструмент Резцы Режущие сменные пластины ENG Стр.186

Каталог INGERSOLL 2015 Токарный инструмент Стр. 186 0186 ENG FRA Lab2u

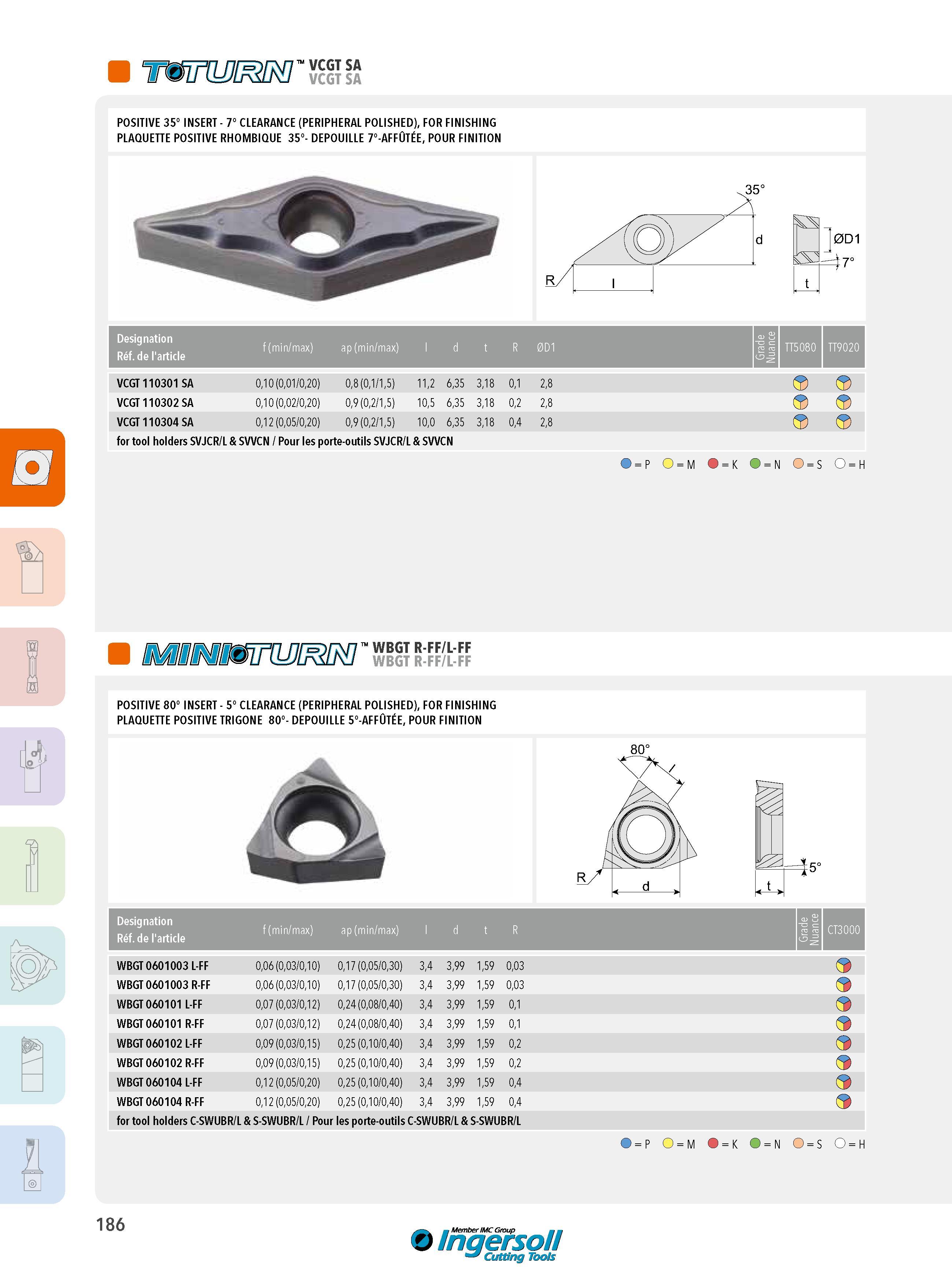

VCGTSA VCGTSA POSITIVE 35° INSERT - 7° CLEARANCE (PERIPHERAL POLISHED), FOR FINISHING PLAQUETTE POSITIVE RHOMBIQUE 35°- DEPOUILLE 7°-AFFÛTÉE, POUR FINITION for tool holders SVJCR/L & SVVCN / Pour les porte-outils SVJCR/L & SVVCN 0D1 M7° Designation Réf. de l'article f (min/max) ap (min/max) l d t R 0D1 Grade Nuance 5 O CO o TT9020 VCGT110301 SA 0,10 (0,01/0,20) 0,8(0,1/1,5) 11,2 6,35 3,18 0,1 2,8 VCGT110302 SA 0,10 (0,02/0,20) 0,9(0,2/1,5) 10,5 6,35 3,18 0,2 2,8 VCGT110304 SA 0,12 (0,05/0,20) 0,9(0,2/1,5) 10,0 6,35 3,18 0,4 2,8 K o = N WBGT R-FF/L-FF WBGT R-FF/L-FF POSITIVE 80° INSERT - 5° CLEARANCE (PERIPHERAL POLISHED), FOR FINISHING PLAQUETTE POSITIVE TRIGONE 80°- DEPOUILLE 5°-AFFÛTÉE, POUR FINITION S 80° r45° Designation Réf. de l'article f (min/max) ap (min/max) l d t R Grade Nuance CT3000 WBGT 0601003 L-FF 0,06 (0,03/0,10) 0,17 (0,05/0,30) 3,4 3,99 1,59 0,03 WBGT 0601003 R-FF 0,06 (0,03/0,10) 0,17 (0,05/0,30) 3,4 3,99 1,59 0,03 WBGT 060101 L-FF 0,07 (0,03/0,12) 0,24 (0,08/0,40) 3,4 3,99 1,59 0,1 WBGT 060101 R-FF 0,07 (0,03/0,12) 0,24 (0,08/0,40) 3,4 3,99 1,59 0,1 WBGT 060102 L-FF 0,09 (0,03/0,15) 0,25 (0,10/0,40) 3,4 3,99 1,59 0,2 WBGT 060102 R-FF 0,09 (0,03/0,15) 0,25 (0,10/0,40) 3,4 3,99 1,59 0,2 WBGT 060104 L-FF 0,12 (0,05/0,20) 0,25 (0,10/0,40) 3,4 3,99 1,59 0,4 WBGT 060104 R-FF 0,12 (0,05/0,20) 0,25 (0,10/0,40) 3,4 3,99 1,59 0,4 for tool holders C-SWUBR/L & S-SWUBR/L / Pour les porte-outils C-SWUBR/L & S-SWUBR/L t 186 Ingersoll Cutting Tools
