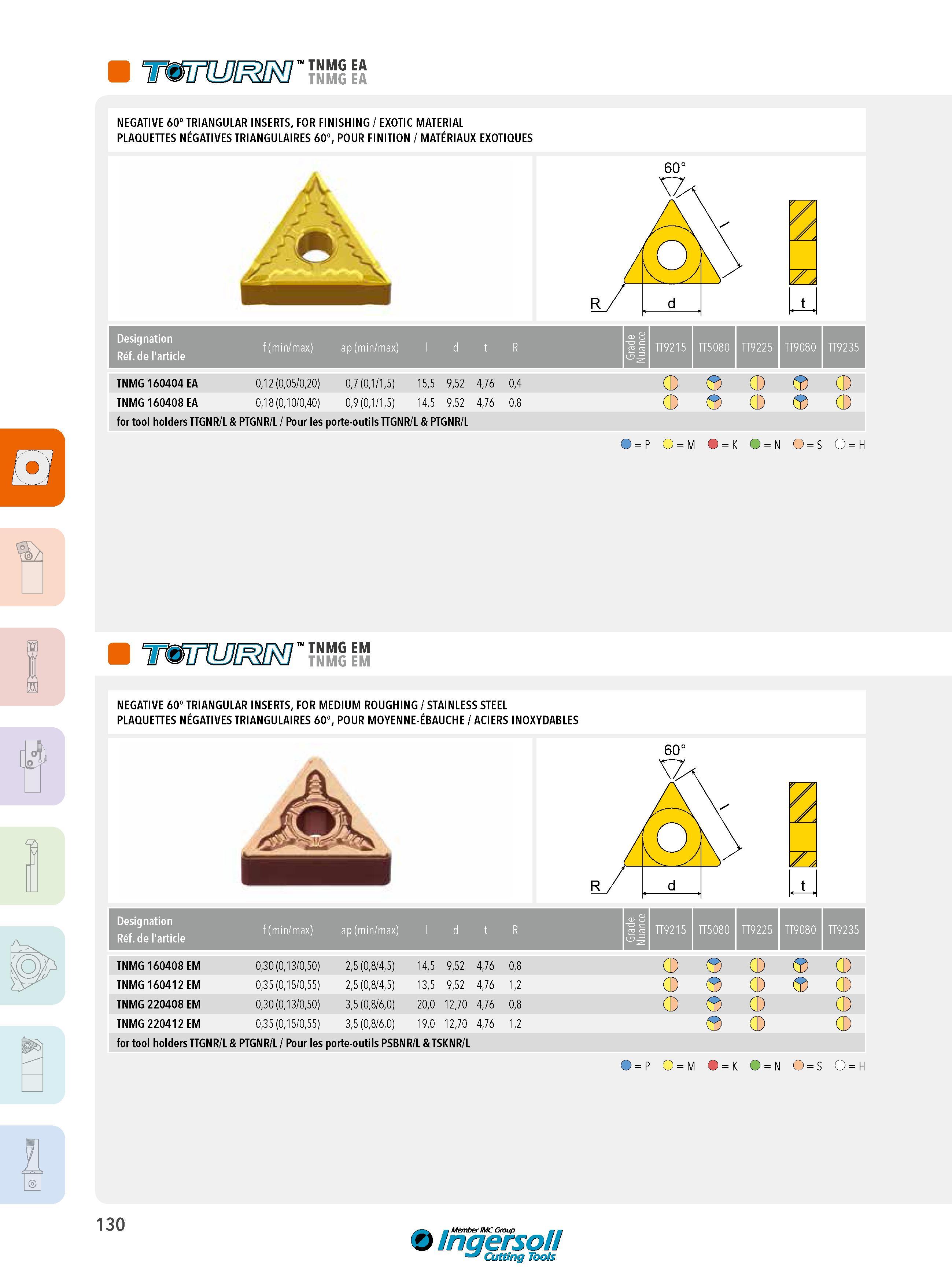

TNMG EA TNMG EA NEGATIVE 60° TRIANGULAR INSERTS, FOR FINISHING / EXOTIC MATERIAL PLAQUETTES NÉGATIVES TRIANGULAIRES 60°, POUR FINITION / MATÉRIAUX EXOTIQUES r ''X y / :o L / V r/ d t Designation Réf. de l'article f (min/max) ap (min/max) l d t R Grade Nuance TT9215 TT5080 TT9225 TT9080 TT9235 TNMG 160404 EA 0,12 (0,05/0,20) 0,7 (0,1/1,5) 15,5 9,52 4,76 0,4 0 TNMG 160408 EA 0,18 (0,10/0,40) 0,9 (0,1/1,5) 14,5 9,52 4,76 0,8 0 for tool holders TTGNR/L & PTGNR/L / Pour les porte-outils TTGNR/L & PTGNR/L TNMG EM TNMG EM NEGATIVE 60° TRIANGULAR INSERTS, FOR MEDIUM ROUGHING / STAINLESS STEEL PLAQUETTES NÉGATIVES TRIANGULAIRES 60°, POUR MOYENNE-ÉBAUCHE / ACIERS INOXYDABLES S Designation Réf. de l'article f (min/max) ap (min/max) ld t R Grade Nuance TT9215 TT5080 TT9225 TT9080 TT9235 TNMG 160408 EM 0,30 (0,13/0,50) 2,5 (0,8/4,5) 14,5 9,52 4,76 0,8 TNMG 160412 EM 0,35 (0,15/0,55) 2,5 (0,8/4,5) 13,5 9,52 4,76 1,2 TNMG 220408 EM 0,30 (0,13/0,50) 3,5 (0,8/6,0) 20,0 12,70 4,76 0,8 TNMG 220412 EM 0,35 (0,15/0,55) 3,5 (0,8/6,0) 19,0 12,70 4,76 1,2 for tool holders TTGNR/L & PTGNR/L / Pour les porte-outils PSBNR/L & TSKNR/L t 130 Ingersoll Cutting Tools
