126 Каталог INGERSOLL 2015 Токарный инструмент Резцы Режущие сменные пластины ENG Стр.126

Каталог INGERSOLL 2015 Токарный инструмент Стр. 126 0126 ENG FRA Lab2u

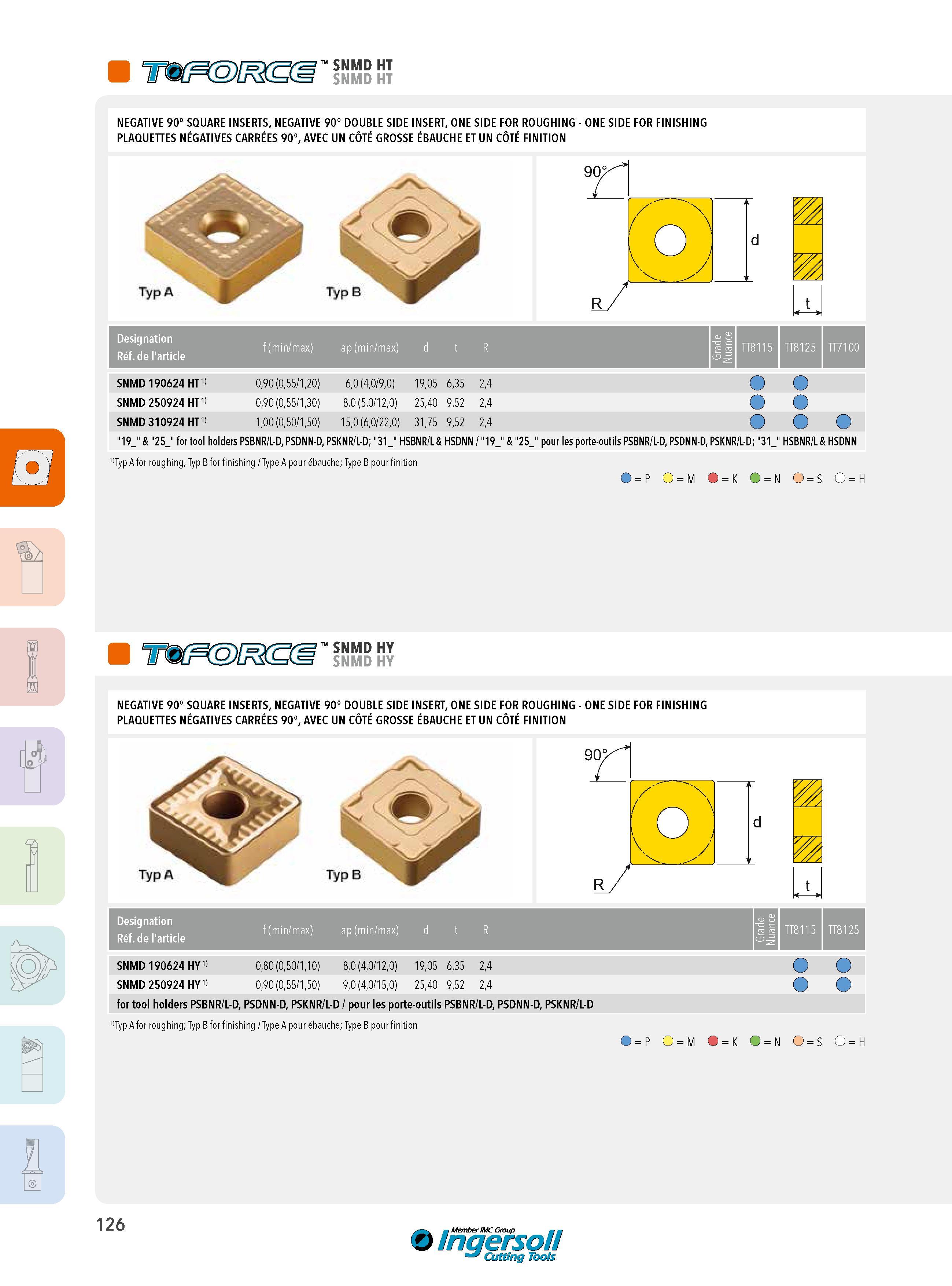

SNMD HT SNMD HT NEGATIVE 90° SQUARE INSERTS, NEGATIVE 90° DOUBLE SIDE INSERT, ONE SIDE FOR ROUGHING - ONE SIDE FOR FINISHING PLAQUETTES NÉGATIVES CARRÉES 90°, AVEC UN CÔTÉ GROSSE ÉBAUCHE ET UN CÔTÉ FINITION Designation Réf. de l'article f (min/max) ap (min/max) d t R Grade Nuance TT8115 TT8125 TT7100 SNMD 190624 HT 1) 0,90 (0,55/1,20) 6,0 (4,0/9,0) 19,05 6,35 2,4 SNMD 250924 HT 1) 0,90 (0,55/1,30) 8,0 (5,0/12,0) 25,40 9,52 2,4 SNMD 310924 HT 1) 1,00 (0,50/1,50) 15,0 (6,0/22,0) 31,75 9,52 2,4 O "19_" & "25_" for tool holders PSBNR/L-D, PSDNN-D, PSKNR/L-D; "31_" HSBNR/L& HSDNN / "19_" & "25_" pour les porte-outils PSBNR/L-D, PSDNN-D, PSKNR/L-D; "31_" HSBNR/L& HSDNN 1) Typ A for roughing; Typ B for finishing / Type A pour ébauche; Type B pour finition SNMD HY SNMD HY NEGATIVE 90° SQUARE INSERTS, NEGATIVE 90° DOUBLE SIDE INSERT, ONE SIDE FOR ROUGHING - ONE SIDE FOR FINISHING PLAQUETTES NÉGATIVES CARRÉES 90°, AVEC UN CÔTÉ GROSSE ÉBAUCHE ET UN CÔTÉ FINITION S R r x' vp; Designation Réf. de l'article f (min/max) ap (min/max) d R Grade Nuance TT8115 TT8125 SNMD 190624 HY 1) 0,80 (0,50/1,10) 8,0 (4,0/12,0) 19,05 6,35 2,4 SNMD 250924 HY 1) 0,90 (0,55/1,50) 9,0 (4,0/15,0) 25,40 9,52 2,4 for tool holders PSBNR/L-D, PSDNN-D, PSKNR/L-D / pour les porte-outils PSBNR/L-D, PSDNN-D, PSKNR/L-D t 1) Typ A for roughing; Typ B for finishing / Type A pour ébauche; Type B pour finition K 126 Ingersoll Cutting Tools
