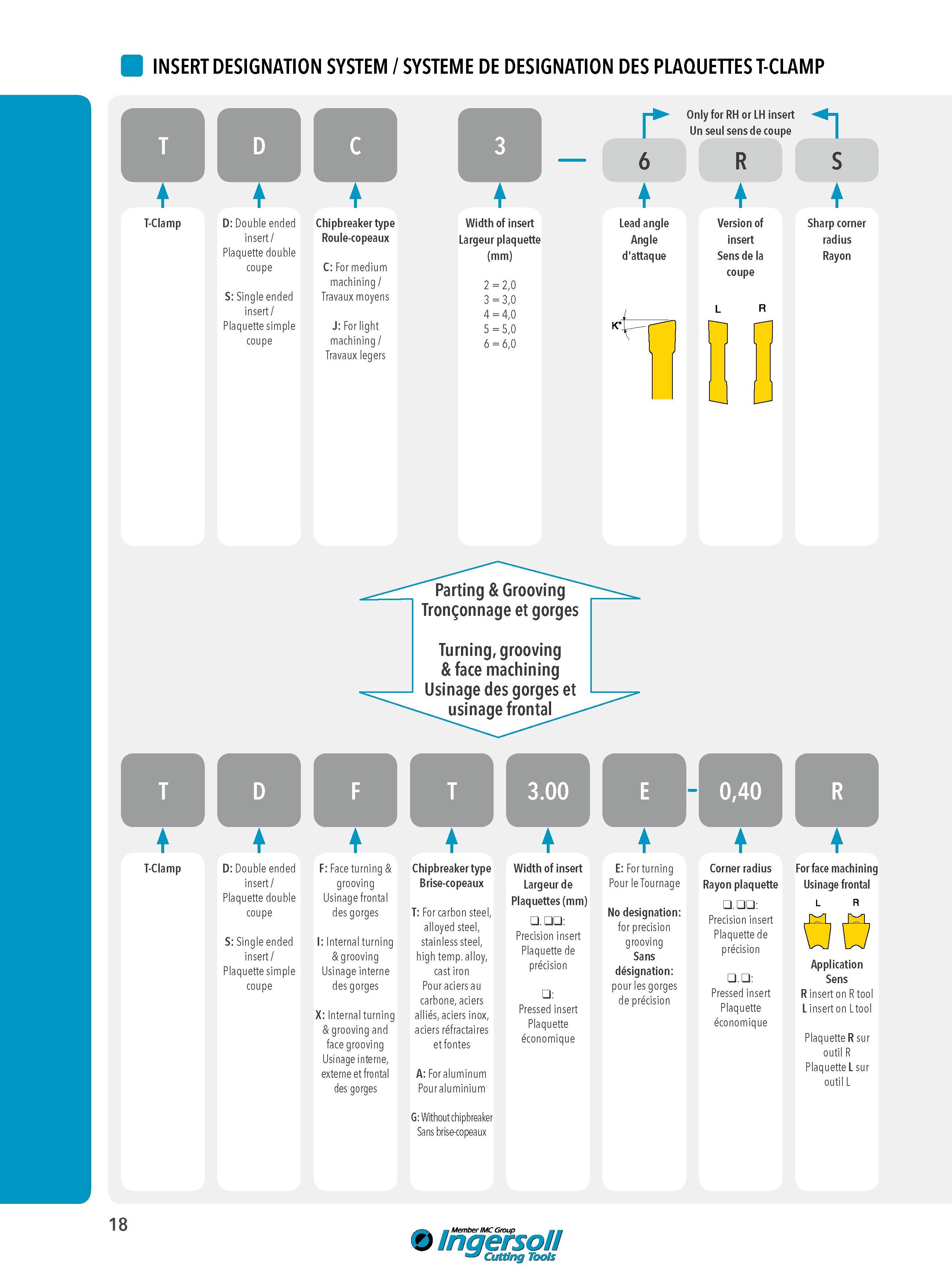

INSERT DESIGNATION SYSTEM SYSTEME DE DESIGNATION DES PLAQUETTES T-CLAMP T-Clamp D Double ended insert Plaquette double coupe S Single ended insert Plaquette simple coupe Chipbreaker type Roule-copeaux C For medium machining / Travaux moyens J For light machining / Travaux legers Width of insert Largeur plaquette (mm) 2 = 2,0 3 = 3,0 4 = 4,0 5 = 5,0 6 = 6,0 Only for RH or LH insert Un seul sens de coupe 6 Lead angle Angle d'attaque R I S Version of insert Sens de la coupe Sharp corner radius Rayon Parting & Grooving TronÇonnage et gorges Turning, grooving & face machining Usinage des gorges et usinage frontal T-Clamp D Double ended insert / Plaquette double coupe S Single ended insert / Plaquette simple coupe F Face turning & grooving Usinage frontal des gorges I Internal turning & grooving Usinage interne des gorges X:Internal turning & grooving and face grooving Usinage interne, externe et frontal des gorges Chipbreaker type Brise-copeaux T For carbon steel, alloyed steel, stainless steel, high temp. alloy, cast iron Pour aciers au carbone, aciers alliés, aciers inox, aciers réfractaires et fontes A For aluminum Pour aluminium G Without chipbreaker Sans brise-copeaux Width of insert Largeur de Plaquettes (mm) . Precision insert Plaquette de précision Pressed insert Plaquette économique E For turning Pour le Tournage No designation for precision grooving Sans désignation pour les gorges de précision Corner radius Rayon plaquette . Precision insert Plaquette de précision . Pressed insert Plaquette économique For face machining Usinage frontal L R Application Sens R insert on R tool L insert on L tool Plaquette R sur outil R Plaquette L sur outil L 18 Ingersoll Cutting Tools
