Металлорежущий инструмент и инструментальная оснастка для станков INGERSOLL | Каталог INGERSOLL 2011 Инструмент и оснастка (Всего 1440 стр.) |
|||||
849 Каталог INGERSOLL 2011 Режущий инструмент и инструментальная оснастка Стр.851 |
|||||

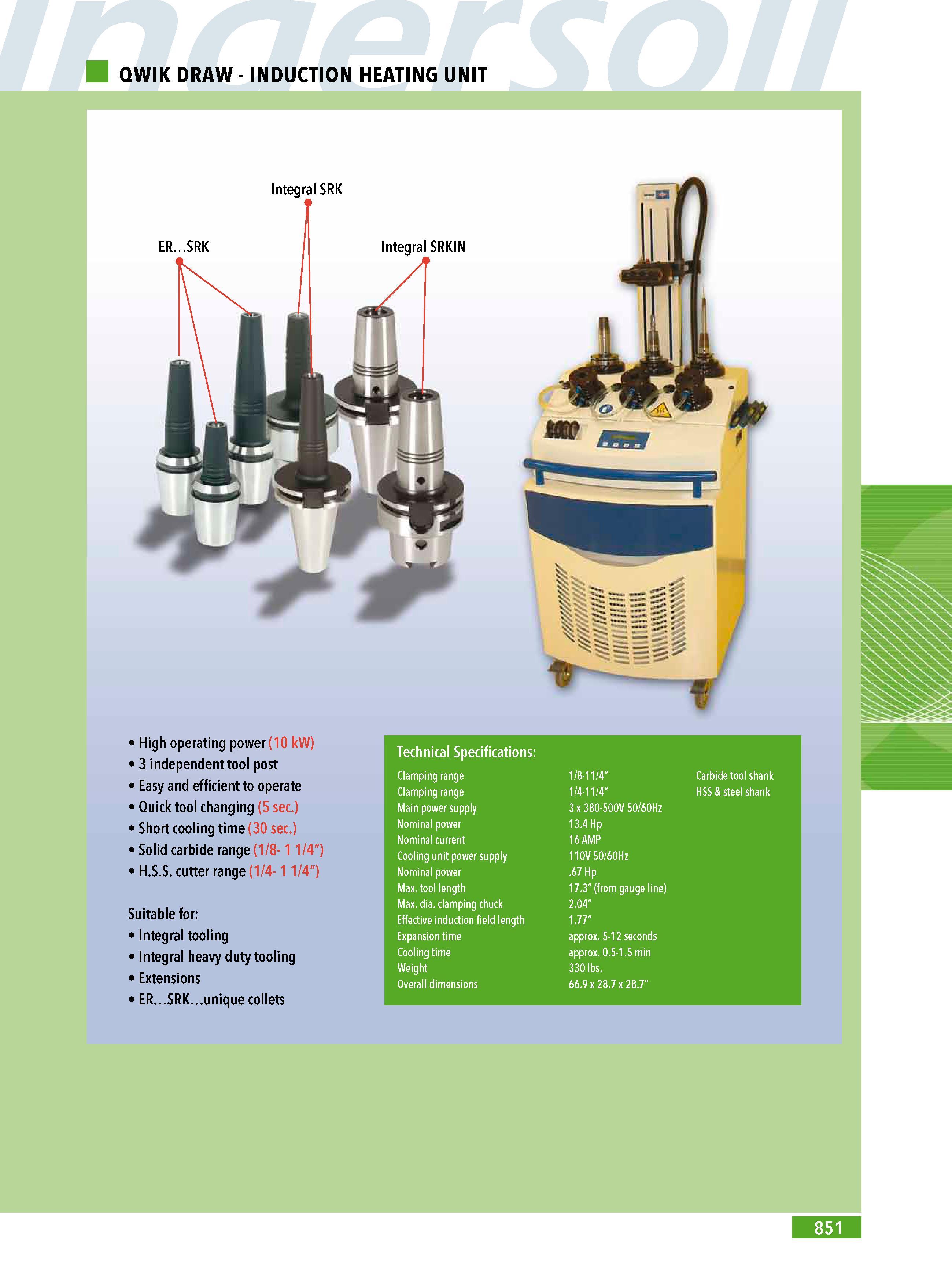

Каталог INGERSOLL 2011 Инструмент и оснастка Стр. 851 0849 Lab2u QWIK DRAW - INDUCTION HEATING UNIT Integral SRK ER...SRK High operating power (10 kW) 3 independent tool post Easy and efficient to operate Quick tool changing (5 sec.) Short cooling time (30 sec.) Solid carbide range (1 8- 1 1 4") H.S.S. cutter range (1 4- 1 1 4") Suitable for: Integral tooling Integral heavy duty tooling Extensions ER...SRK...unique collets Technical Specifications: Clamping range 1 8-11 4" Carbide tool shank Clamping range 1 4-11 4" HSS & steel shank Main power supply 3 x 380-500V 50 60Hz Nominal power 13.4 Hp Nominal current 16 AMP Cooling unit power supply 110V 50 60Hz Nominal power .67 Hp Max. tool length 17.3" (from gauge line) Max. dia. clamping chuck 2.04" Effective induction field length 1.77" Expansion time approx. 5-12 seconds Cooling time approx. 0.5-1.5 min Weight 330 lbs. Overall dimensions 66.9 x 28.7 x 28.7" 851 |
|||||
