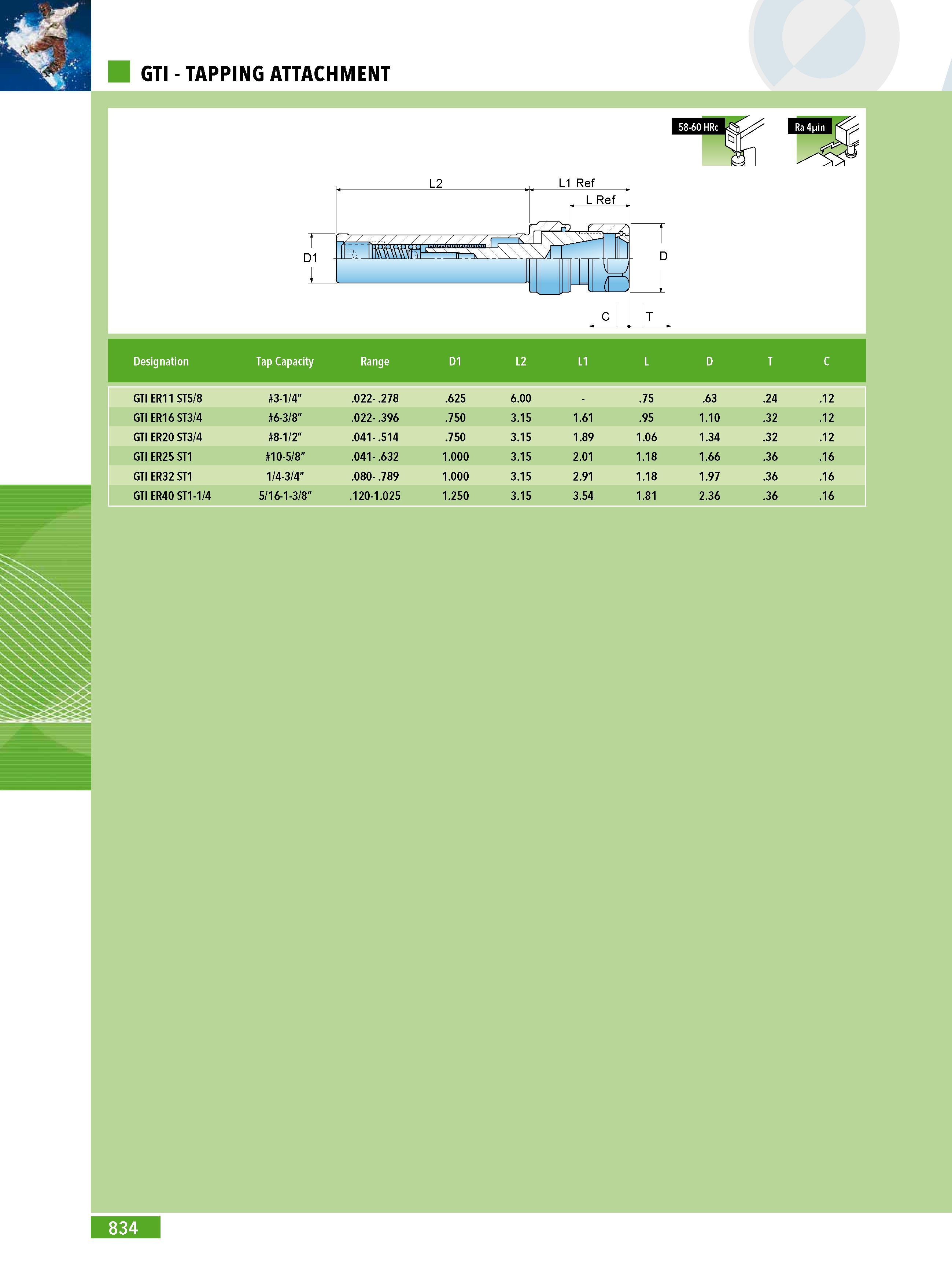

Designation Tap Capacity Range D1 L2 L1 L D T C GTI ER11 ST5 8 3-1 4" .022- .278 .625 6.00 .75 .63 .24 .12 GTI ER16 ST3 4 6-3 8" .022- .396 .750 3.15 1.61 .95 1.10 .32 .12 GTI ER20 ST3 4 8-1 2" .041- .514 .750 3.15 1.89 1.06 1.34 .32 .12 GTI ER25 ST1 10-5 8" .041- .632 1.000 3.15 2.01 1.18 1.66 .36 .16 GTI ER32 ST1 1 4-3 4" .080- .789 1.000 3.15 2.91 1.18 1.97 .36 .16 GTI ER40 ST1-1 4 5 16-1-3 8" .120-1.025 1.250 3.15 3.54 1.81 2.36 .36 .16 834
