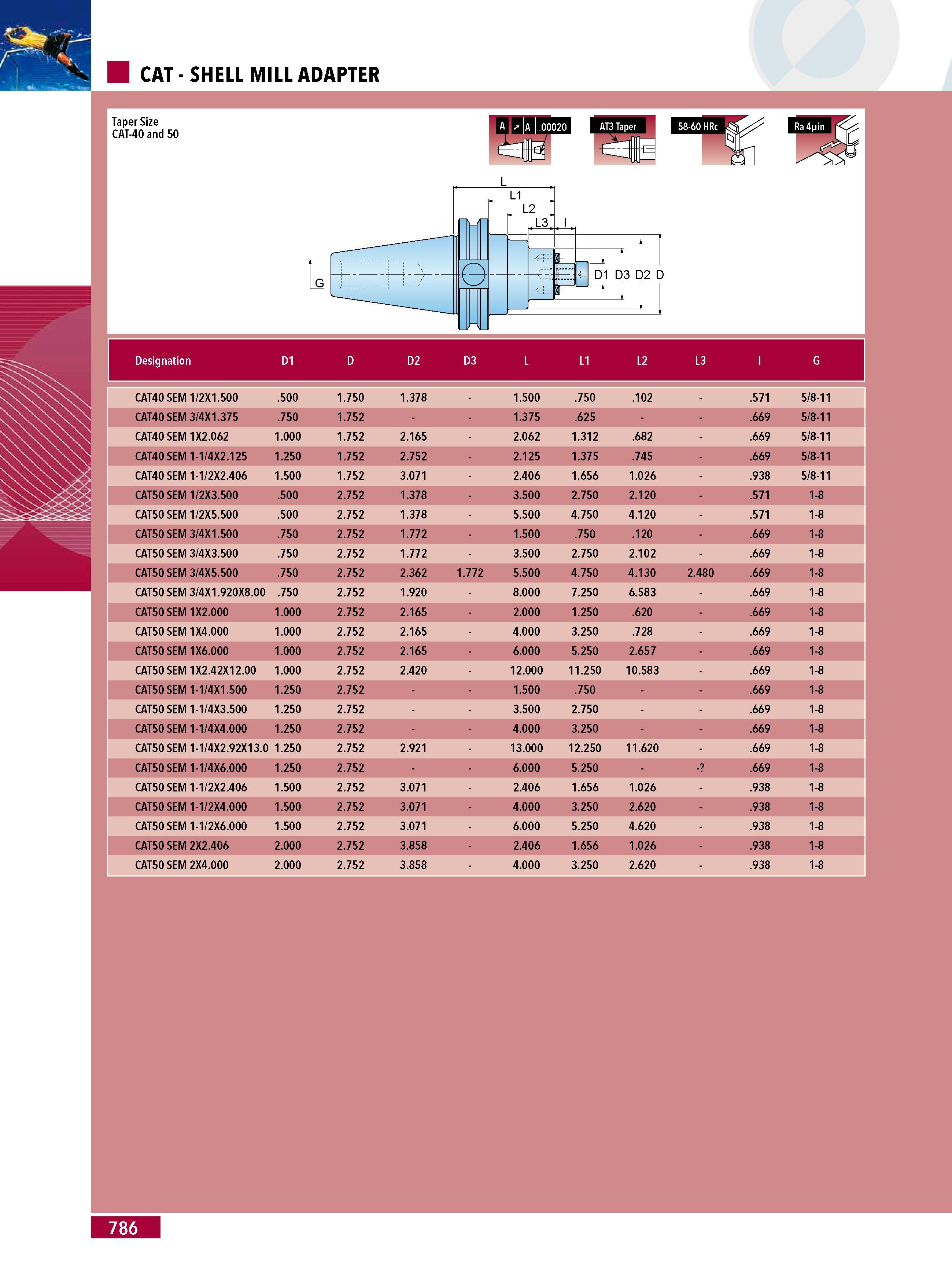

CAT - SHELL MILL ADAPTER Taper Size CAT-40 and 50 L1 L2 L3 m D1 D3 D2 D Designation D2 D3 CAT40 SEM 1 2X1.500 .500 1.750 1.378 1.500 .750 .102 .571 5 8-11 CAT40 SEM 3 4X1.375 .750 1.752 1.375 .625 .669 8-11 CAT40 SEM 1X2.062 1.000 1.752 2.165 2.062 1.312 .682 .669 8-11 CAT40 SEM 1-1 4X2.125 1.250 1.752 2.752 2.125 1.375 .745 .669 8-11 CAT40 SEM 1-1 2X2.406 1.500 1.752 3.071 2.406 1.656 1.026 .938 8-11 CAT50 SEM 1 2X3.500 .500 2.752 1.378 3.500 2.750 2.120 .571 CAT50 SEM 1 2X5.500 .500 2.752 1.378 5.500 4.750 4.120 .571 CAT50 SEM 3 4X1.500 .750 2.752 1.772 1.500 .750 .120 .669 CAT50 SEM 3 4X3.500 .750 2.752 1.772 3.500 2.750 2.102 .669 CAT50 SEM 3 4X5.500 .750 2.752 2.362 1.772 5.500 4.750 4.130 2.480 .669 CAT50 SEM 3 4X1.920X8.00 .750 2.752 1.920 8.000 7.250 6.583 .669 CAT50 SEM 1X2.000 1.000 2.752 2.165 2.000 1.250 .620 .669 CAT50 SEM 1X4.000 1.000 2.752 2.165 4.000 3.250 .728 .669 CAT50 SEM 1X6.000 1.000 2.752 2.165 6.000 5.250 2.657 .669 CAT50 SEM 1X2.42X12.00 1.000 2.752 2.420 12.000 11.250 10.583 .669 CAT50 SEM 1-1 4X1.500 1.250 2.752 1.500 .750 .669 CAT50 SEM 1-1 4X3.500 1.250 2.752 3.500 2.750 .669 CAT50 SEM 1-1 4X4.000 1.250 2.752 4.000 3.250 .669 CAT50 SEM 1-1 4X2.92X13.0 1.250 2.752 2.921 13.000 12.250 11.620 .669 CAT50 SEM 1-1 4X6.000 1.250 2.752 6.000 5.250 .669 CAT50 SEM 1-1 2X2.406 1.500 2.752 3.071 2.406 1.656 1.026 .938 CAT50 SEM 1-1 2X4.000 1.500 2.752 3.071 4.000 3.250 2.620 .938 CAT50 SEM 1-1 2X6.000 1.500 2.752 3.071 6.000 5.250 4.620 .938 CAT50 SEM 2X2.406 2.000 2.752 3.858 2.406 1.656 1.026 .938 CAT50 SEM 2X4.000 2.000 2.752 3.858 4.000 3.250 2.620 .938 L D1 D L L1 L2 L3 786
