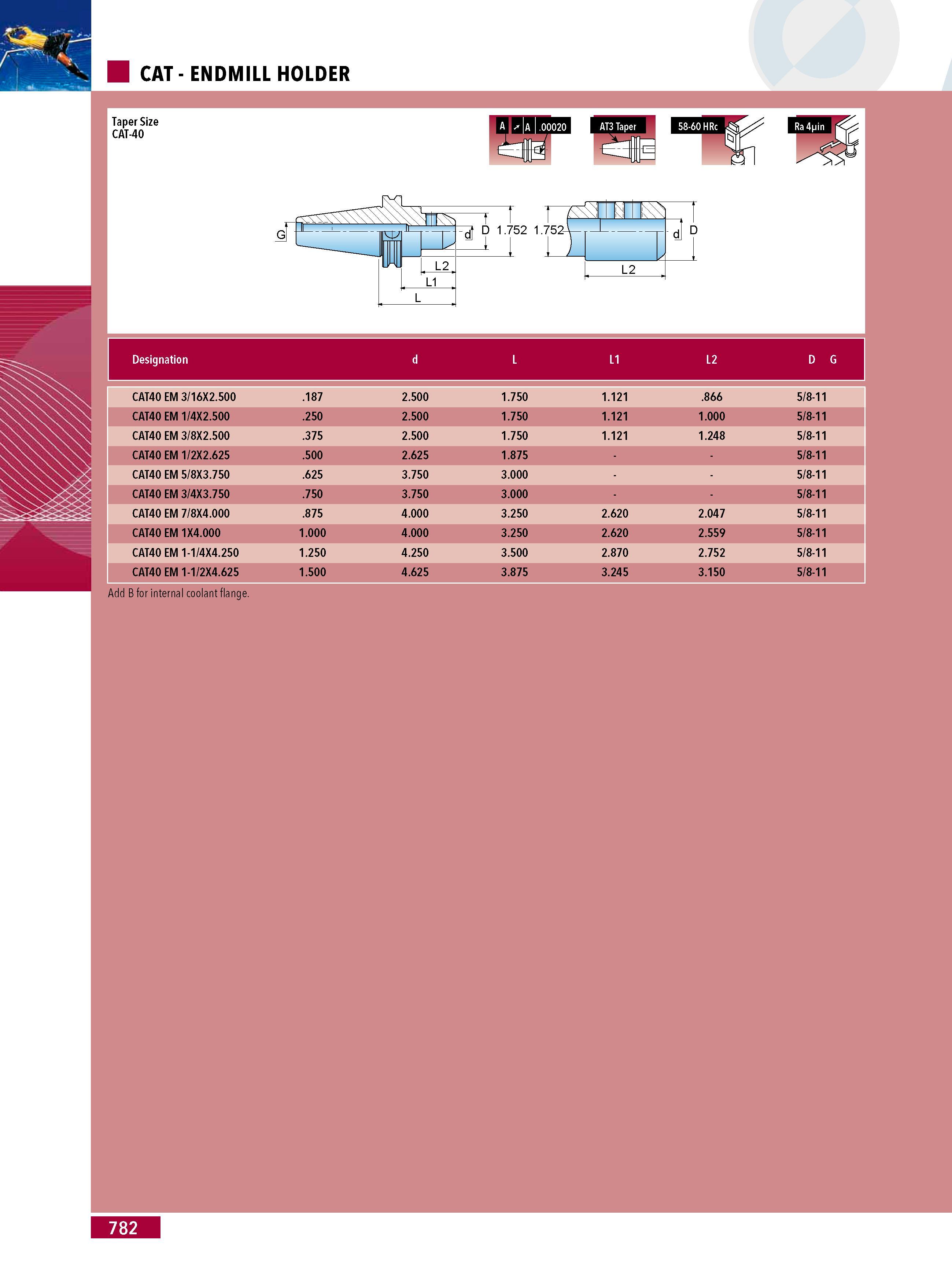

CAT - ENDMILL HOLDER Taper Size CAT-40 D 1.752 1.752 Designation d L L1 L2 D G CAT40 EM 3 16X2.500 .187 2.500 1.750 1.121 .866 5 8-11 CAT40 EM 1 4X2.500 .250 2.500 1.750 1.121 1.000 5 8-11 CAT40 EM 3 8X2.500 .375 2.500 1.750 1.121 1.248 5 8-11 CAT40 EM 1 2X2.625 .500 2.625 1.875 5 8-11 CAT40 EM 5 8X3.750 .625 3.750 3.000 5 8-11 CAT40 EM 3 4X3.750 .750 3.750 3.000 5 8-11 CAT40 EM 7 8X4.000 .875 4.000 3.250 2.620 2.047 5 8-11 CAT40 EM 1X4.000 1.000 4.000 3.250 2.620 2.559 5 8-11 CAT40 EM 1-1 4X4.250 1.250 4.250 3.500 2.870 2.752 5 8-11 CAT40 EM 1-1 2X4.625 1.500 4.625 3.875 3.245 3.150 5 8-11 Add B for internal coolant flange. 782
