Металлорежущий инструмент и инструментальная оснастка для станков INGERSOLL | Каталог INGERSOLL 2011 Инструмент и оснастка (Всего 1440 стр.) |
|||||

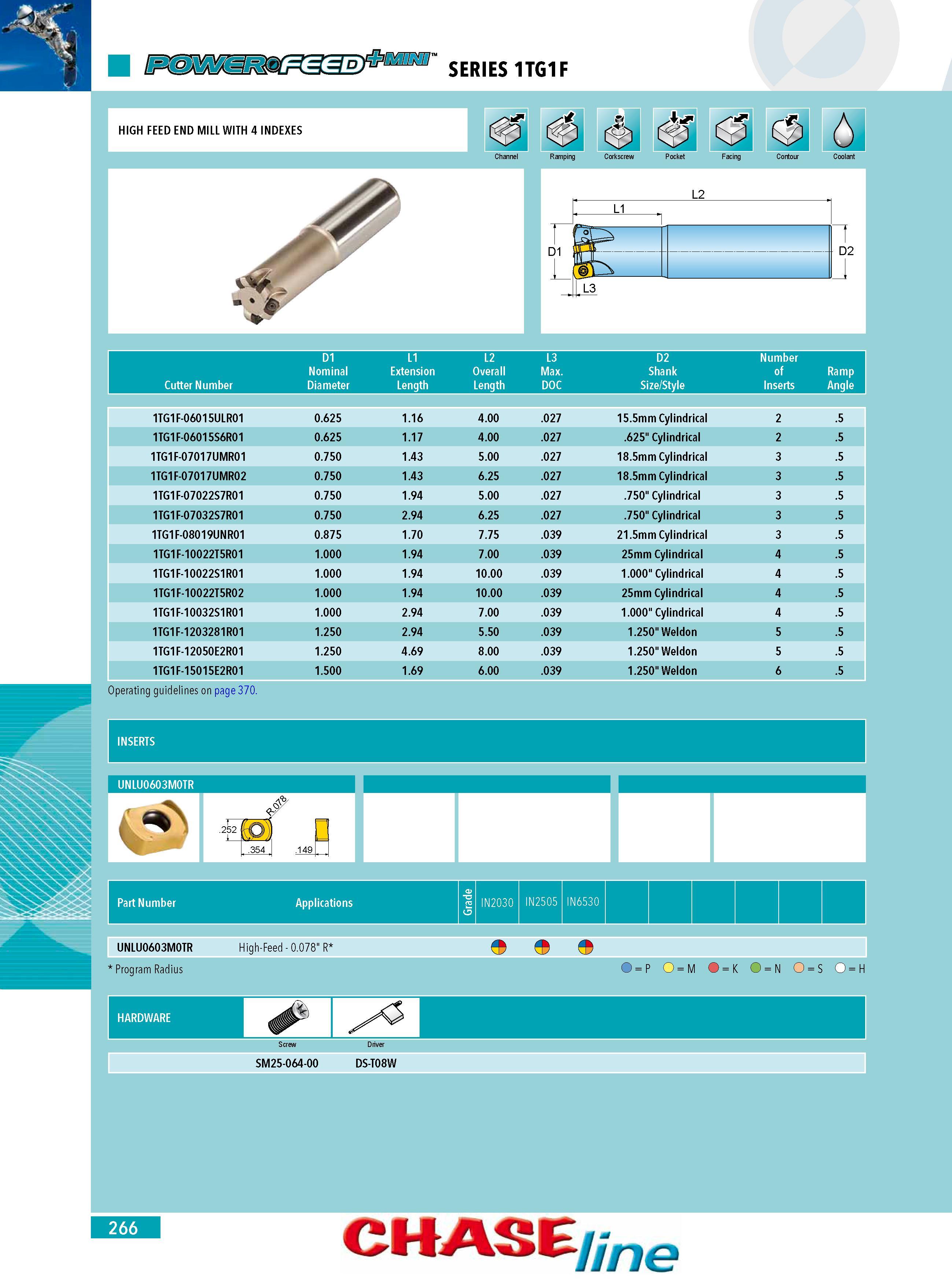

264 Каталог INGERSOLL 2011 Режущий инструмент и инструментальная оснастка Стр.266 |
|||||
Каталог INGERSOLL 2011 Инструмент и оснастка Стр. 266 0264 Lab2u D1 L1 L2 L3 D2 Number Nominal Extension Overall Max. Shank of Ramp Cutter Number Diameter Length Length DOC Size Style Inserts Angle 1TG1F-06015ULR01 0.625 1.16 4.00 .027 15.5mm Cylindrical 2 .5 1TG1F-06015S6R01 0.625 1.17 4.00 .027 .625" Cylindrical 2 .5 1TG1F-07017UMR01 0.750 1.43 5.00 .027 18.5mm Cylindrical 3 .5 1TG1F-07017UMR02 0.750 1.43 6.25 .027 18.5mm Cylindrical 3 .5 1TG1F-07022S7R01 0.750 1.94 5.00 .027 .750" Cylindrical 3 .5 1TG1F-07032S7R01 0.750 2.94 6.25 .027 .750" Cylindrical 3 .5 1TG1F-08019UNR01 0.875 1.70 7.75 .039 21.5mm Cylindrical 3 .5 1TG1F-10022T5R01 1.000 1.94 7.00 .039 25mm Cylindrical 4 .5 1TG1F-10022S1R01 1.000 1.94 10.00 .039 1.000" Cylindrical 4 .5 1TG1F-10022T5R02 1.000 1.94 10.00 .039 25mm Cylindrical 4 .5 1TG1F-10032S1R01 1.000 2.94 7.00 .039 1.000" Cylindrical 4 .5 1TG1F-1203281R01 1.250 2.94 5.50 .039 1.250" Weldon 5 .5 1TG1F-12050E2R01 1.250 4.69 8.00 .039 1.250" Weldon 5 .5 1TG1F-15015E2R01 1.500 1.69 6.00 .039 1.250" Weldon 6 .5 266 CHASE ne |
|||||
