Металлорежущий инструмент и инструментальная оснастка для станков INGERSOLL | Каталог INGERSOLL 2011 Инструмент и оснастка (Всего 1440 стр.) |
|||||

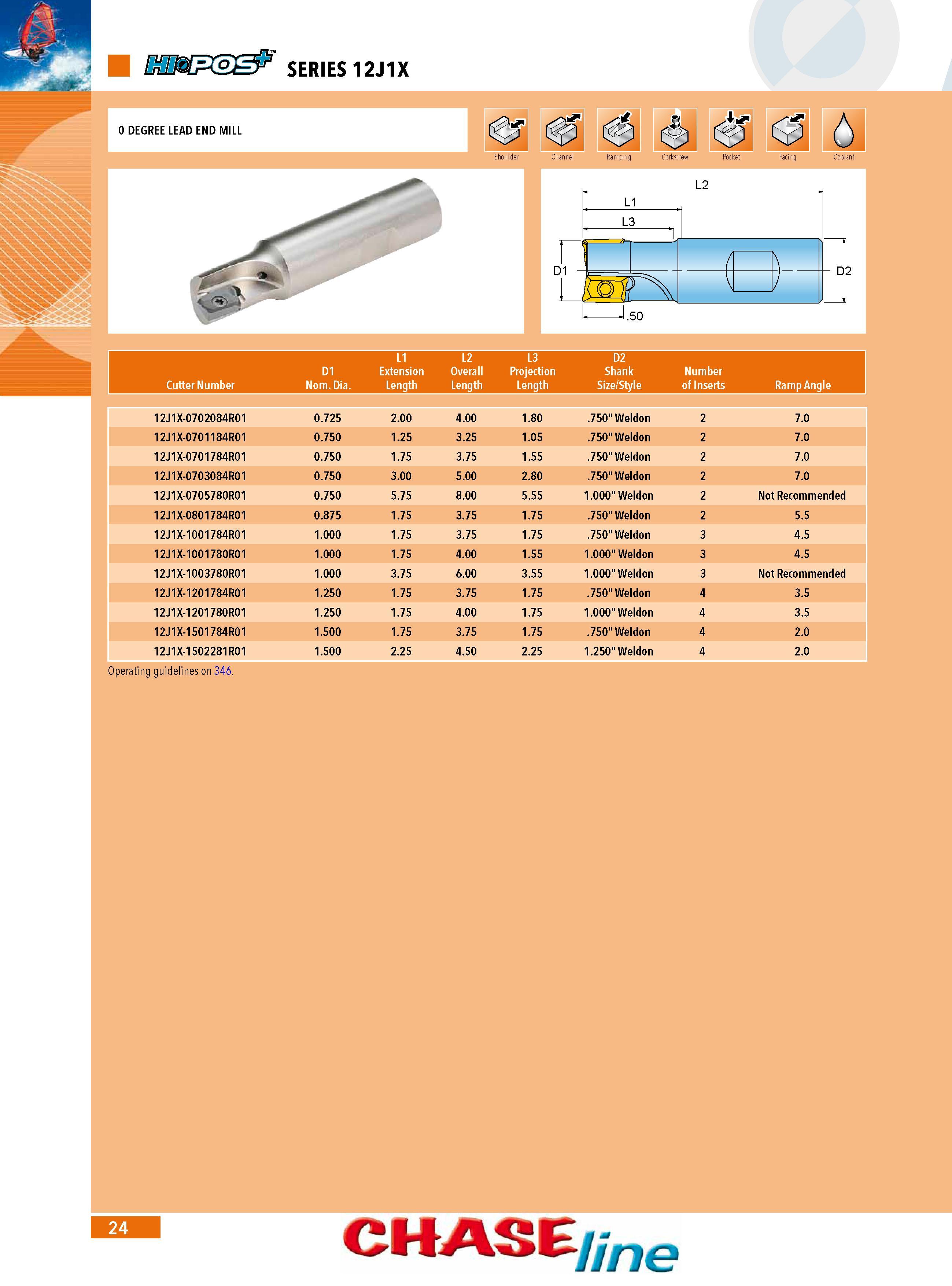

22 Каталог INGERSOLL 2011 Режущий инструмент и инструментальная оснастка Стр.24 |
|||||
Каталог INGERSOLL 2011 Инструмент и оснастка Стр. 24 0022 Lab2u L1 L2 D1 Extension Overall Proj Cutter Number Nom. Dia. Length Length Le D2 tion Shank Number th Size Style of Inserts Ramp Angle 12J1X-0702084R01 0.725 2.00 4.00 1.80 .750" Weldon 2 7.0 12J1X-0701184R01 0.750 1.25 3.25 1.05 .750" Weldon 2 7.0 12J1X-0701784R01 0.750 1.75 3.75 1.55 .750" Weldon 2 7.0 12J1X-0703084R01 0.750 3.00 5.00 2.80 .750" Weldon 2 7.0 12J1X-0705780R01 0.750 5.75 8.00 5.55 1.000" Weldon 2 Not Recommended 12J1X-0801784R01 0.875 1.75 3.75 1.75 .750" Weldon 2 5.5 12J1X-1001784R01 1.000 1.75 3.75 1.75 .750" Weldon 3 4.5 12J1X-1001780R01 1.000 1.75 4.00 1.55 1.000" Weldon 3 4.5 12J1X-1003780R01 1.000 3.75 6.00 3.55 1.000" Weldon 3 Not Recommended 12J1X-1201784R01 1.250 1.75 3.75 1.75 .750" Weldon 4 3.5 12J1X-1201780R01 1.250 1.75 4.00 1.75 1.000" Weldon 4 3.5 12J1X-1501784R01 1.500 1.75 3.75 1.75 .750" Weldon 4 2.0 12J1X-1502281R01 1.500 2.25 4.50 2.25 1.250" Weldon 4 2.0 Operating guidelines on 346. 24 CHASE ne |
|||||
