146 Каталог INGERSOLL 2011 Режущий инструмент и инструментальная оснастка Стр.148 |
|||||

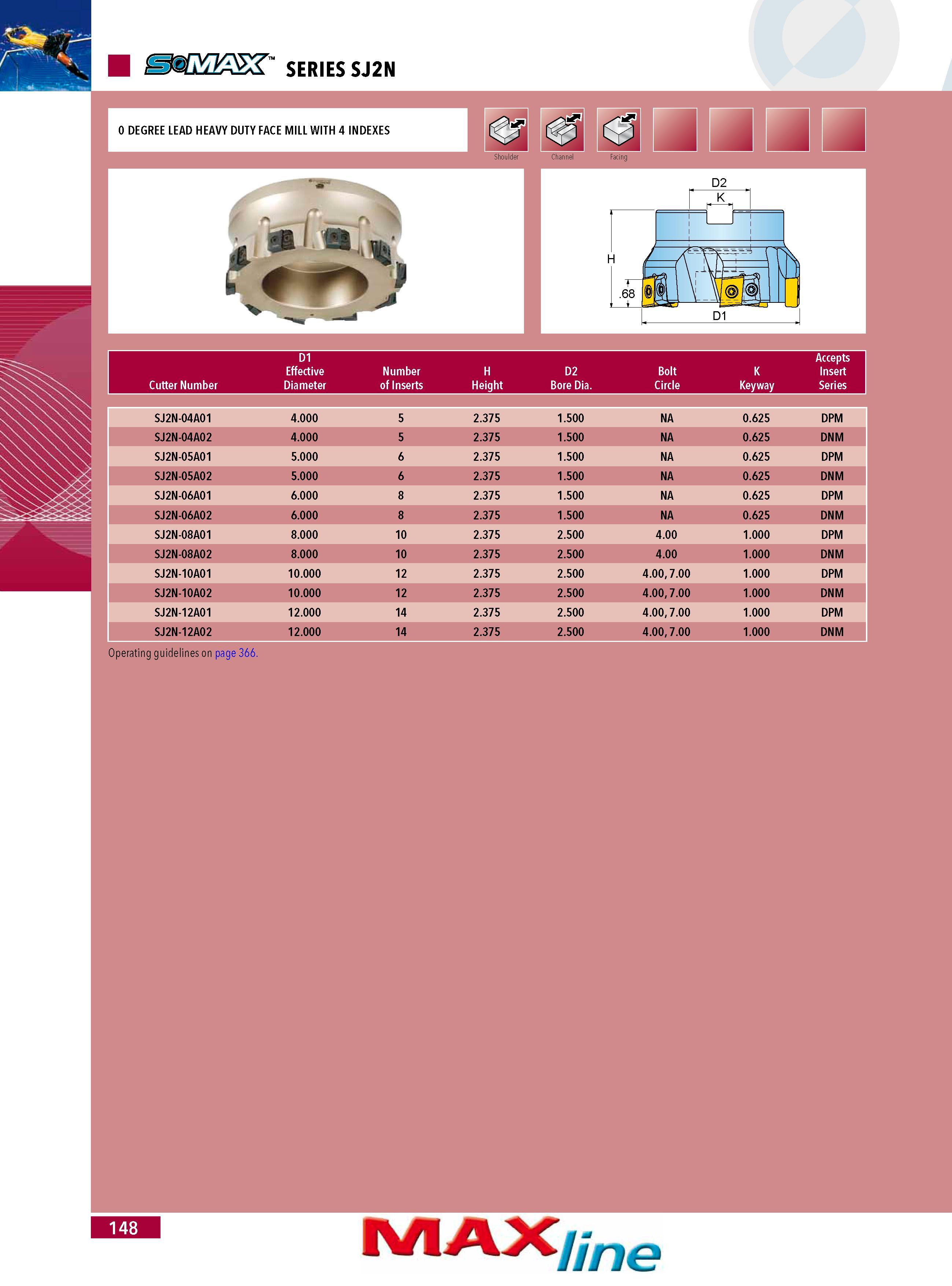

Каталог INGERSOLL 2011 Инструмент и оснастка Стр. 148 0146 Lab2u SERIES SJ2N 0 DEGREE LEAD HEAVY DUTY FACE MILL WITH 4 INDEXES Shoulder Channel Facing D2 D1 Cutter Number D1 Effective Diameter Number of Inserts H Height D2 Bore Dia. Bolt Circle K Keyway Accepts Insert Series SJ2N-04A01 4.000 5 2.375 1.500 NA 0.625 DPM SJ2N-04A02 4.000 5 2.375 1.500 NA 0.625 DNM SJ2N-05A01 5.000 6 2.375 1.500 NA 0.625 DPM SJ2N-05A02 5.000 6 2.375 1.500 NA 0.625 DNM SJ2N-06A01 6.000 8 2.375 1.500 NA 0.625 DPM SJ2N-06A02 6.000 8 2.375 1.500 NA 0.625 DNM SJ2N-08A01 8.000 10 2.375 2.500 4.00 1.000 DPM SJ2N-08A02 8.000 10 2.375 2.500 4.00 1.000 DNM SJ2N-10A01 10.000 12 2.375 2.500 4.00 7.00 1.000 DPM SJ2N-10A02 10.000 12 2.375 2.500 4.00 7.00 1.000 DNM SJ2N-12A01 12.000 14 2.375 2.500 4.00 7.00 1.000 DPM SJ2N-12A02 12.000 14 2.375 2.500 4.00 7.00 1.000 DNM Operating guidelines on page 366. 148 MAX me |
|||||
