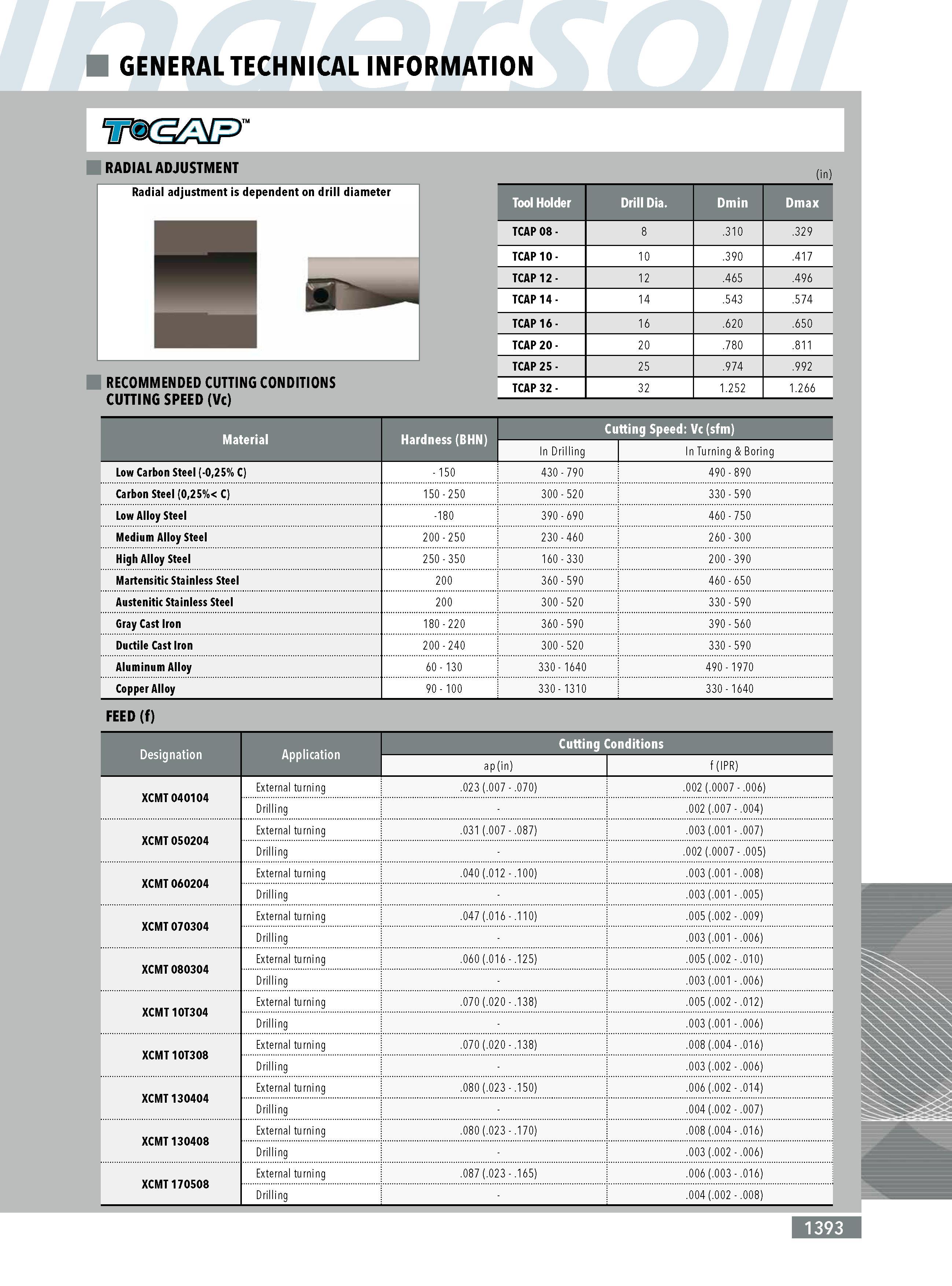

1391 Каталог INGERSOLL 2011 Режущий инструмент и инструментальная оснастка Стр.1393 |
|||||
Каталог INGERSOLL 2011 Инструмент и оснастка Стр. 1393 1391 Lab2u GENERAL TECHNICAL INFORMATION RADIAL ADJUSTMENT (in) Radial adjustment is dependent on drill diameter RECOMMENDED CUTTING CONDITIONS CUTTING SPEED (Vc) Tool Holder Drill Dia. Dmin Dmax TCAP 08 - 8 .310 .329 TCAP 10 - 10 .390 .417 TCAP 12 - 12 .465 .496 TCAP 14 - 14 .543 .574 TCAP 16 - 16 0 2 -O .650 TCAP 20 - 20 .780 .811 TCAP 25 - 25 .974 .992 TCAP 32 - 32 1.252 1.266 Material Hardness (BHN) Cutting Speed: Vc (sfm) In Drilling In Turning & Boring Low Carbon Steel (-025% C) - 150 430 - 790 490 - 890 Carbon Steel (025% C) 150 - 250 300 - 520 330 - 590 Low Alloy Steel -180 390 - 690 460 - 750 Medium Alloy Steel 200 - 250 230 - 460 260 - 300 High Alloy Steel 250 - 350 160 - 330 200 - 390 Martensitic Stainless Steel 200 360 - 590 460 - 650 Austenitic Stainless Steel 200 300 - 520 330 - 590 Gray Cast Iron 180 - 220 360 - 590 390 - 560 Ductile Cast Iron 200 - 240 300 - 520 330 - 590 Aluminum Alloy 60 - 130 330 - 1640 490 - 1970 Copper Alloy 90 - 100 330 - 1310 330 - 1640 FEED (f) Cutting Conditions ap (in) f (IPR) XCMT 040104 External turning .023 (.007 - .070) .002 (.0007 - .006) Drilling .002 (.007 - .004) XCMT 050204 External turning .031 (.007 - .087) .003 (.001 - .007) Drilling .002 (.0007 - .005) XCMT 060204 External turning .040 (.012 - .100) .003 (.001 - .008) Drilling .003 (.001 - .005) XCMT 070304 External turning .047 (.016 - .1 10) .005 (.002 - .009) Drilling .003 (.001 - .006) XCMT 080304 External turning .060 (.016 - .125) .005 (.002 - .010) Drilling .003 (.001 - .006) XCMT 10T304 External turning .070 (.020 - .138) .005 (.002 - .012) Drilling .003 (.001 - .006) XCMT 10T308 External turning .070 (.020 - .138) .008 (.004 - .016) Drilling .003 (.002 - .006) XCMT 130404 External turning .080 (.023 - .150) .006 (.002 - .014) Drilling .004 (.002 - .007) XCMT 130408 External turning .080 (.023 - .170) .008 (.004 - .016) Drilling .003 (.002 - .006) XCMT170508 External turning .087 (.023 - .165) .006 (.003 - .016) Drilling .004 (.002 - .008) 1393 |
|||||
