Металлорежущий инструмент и инструментальная оснастка для станков INGERSOLL | Каталог INGERSOLL 2011 Инструмент и оснастка (Всего 1440 стр.) |
|||||
1337 Каталог INGERSOLL 2011 Режущий инструмент и инструментальная оснастка Стр.1339 |
|||||

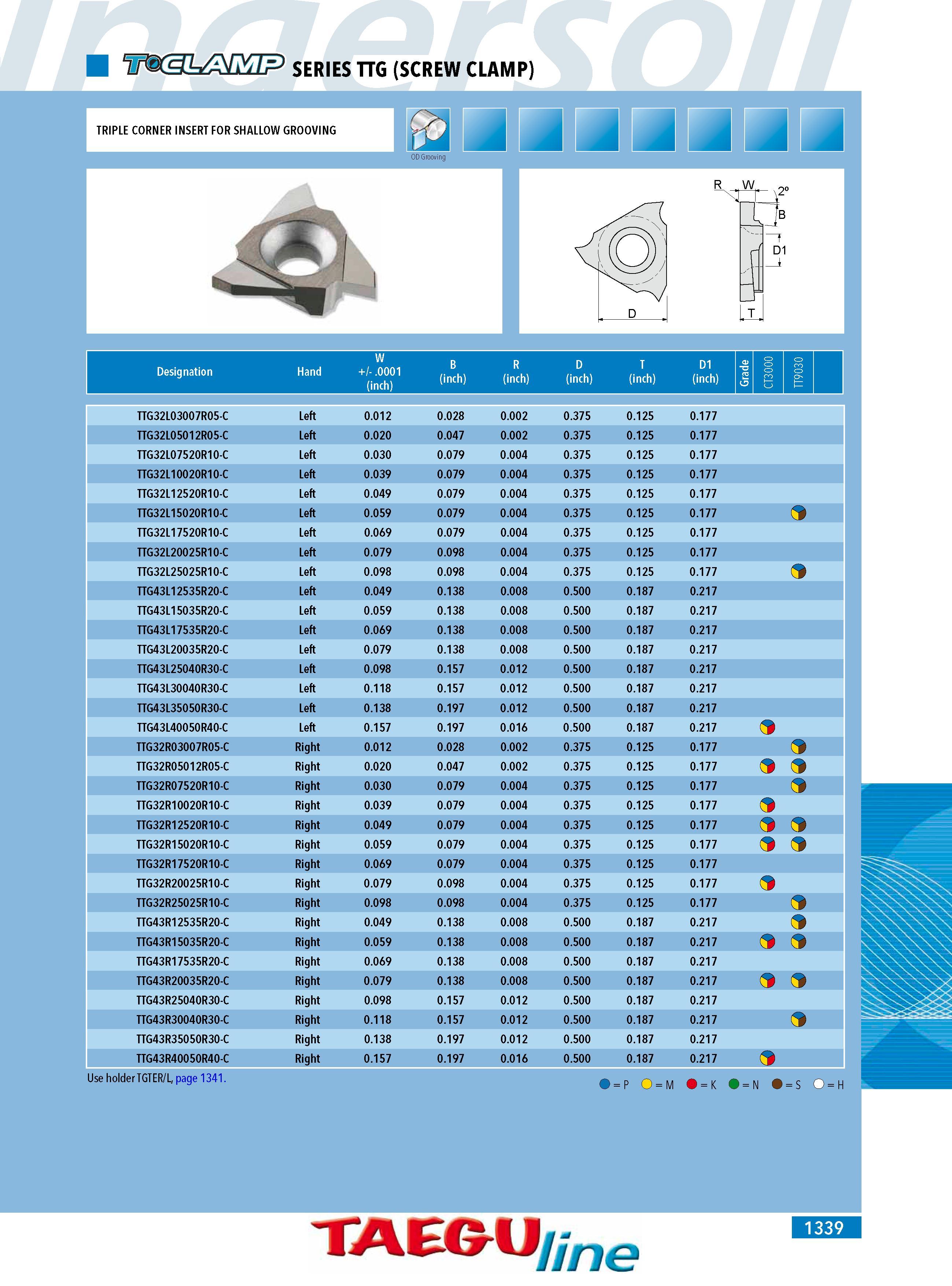

Каталог INGERSOLL 2011 Инструмент и оснастка Стр. 1339 1337 Lab2u SERIES TTG (SCREW CLAMP) TRIPLE CORNER INSERT FOR SHALLOW GROOVING OD Grooving R W I D1 Designation Hand W + - .0001 (inch) B (inch) R (inch) D (inch) T (inch) D1 (inch) Grade CT3000 TTG32L03007R05-C Left 0.012 0.028 0.002 0.375 0.125 0.177 TTG32L05012R05-C Left 0.020 0.047 0.002 0.375 0.125 0.177 TTG32L07520R10-C Left 0.030 0.079 0.004 0.375 0.125 0.177 TTG32L10020R10-C Left 0.039 0.079 0.004 0.375 0.125 0.177 TTG32L12520R10-C Left 0.049 0.079 0.004 0.375 0.125 0.177 TTG32L15020R10-C Left 0.059 0.079 0.004 0.375 0.125 0.177 TTG32L17520R10-C Left 0.069 0.079 0.004 0.375 0.125 0.177 TTG32L20025R10-C Left 0.079 0.098 0.004 0.375 0.125 0.177 TTG32L25025R10-C Left 0.098 0.098 0.004 0.375 0.125 0.177 TTG43L12535R20-C Left 0.049 0.138 0.008 0.500 0.187 0.217 TTG43L15035R20-C Left 0.059 0.138 0.008 0.500 0.187 0.217 TTG43L17535R20-C Left 0.069 0.138 0.008 0.500 0.187 0.217 TTG43L20035R20-C Left 0.079 0.138 0.008 0.500 0.187 0.217 TTG43L25040R30-C Left 0.098 0.157 0.012 0.500 0.187 0.217 TTG43L30040R30-C Left 0.118 0.157 0.012 0.500 0.187 0.217 TTG43L35050R30-C Left 0.138 0.197 0.012 0.500 0.187 0.217 TTG43L40050R40-C Left 0.157 0.197 0.016 0.500 0.187 0.217 o TTG32R03007R05-C Right 0.012 0.028 0.002 0.375 0.125 0.177 TTG32R05012R05-C Right 0.020 0.047 0.002 0.375 0.125 0.177 TTG32R07520R10-C Right 0.030 0.079 0.004 0.375 0.125 0.177 TTG32R10020R10-C Right 0.039 0.079 0.004 0.375 0.125 0.177 TTG32R12520R10-C Right 0.049 0.079 0.004 0.375 0.125 0.177 TTG32R15020R10-C Right 0.059 0.079 0.004 0.375 0.125 0.177 TTG32R17520R10-C Right 0.069 0.079 0.004 0.375 0.125 0.177 TTG32R20025R10-C Right 0.079 0.098 0.004 0.375 0.125 0.177 TTG32R25025R10-C Right 0.098 0.098 0.004 0.375 0.125 0.177 TTG43R12535R20-C Right 0.049 0.138 0.008 0.500 0.187 0.217 TTG43R15035R20-C Right 0.059 0.138 0.008 0.500 0.187 0.217 TTG43R17535R20-C Right 0.069 0.138 0.008 0.500 0.187 0.217 TTG43R20035R20-C Right 0.079 0.138 0.008 0.500 0.187 0.217 TTG43R25040R30-C Right 0.098 0.157 0.012 0.500 0.187 0.217 TTG43R30040R30-C Right 0.118 0.157 0.012 0.500 0.187 0.217 TTG43R35050R30-C Right 0.138 0.197 0.012 0.500 0.187 0.217 TTG43R40050R40-C Right 0.157 0.197 0.016 0.500 0.187 0.217 9 Use holder TGTER L page 1341. o N o Q N K S O H TAEGU line 1339 |
|||||
