617 Каталог HOFFMANN GROUP 2020 Промышленная мебель и складское оборудование Стр.617

Каталог HOFFMANN GROUP 2020 Промышленная мебель Стр. 617 0617 Lab2u

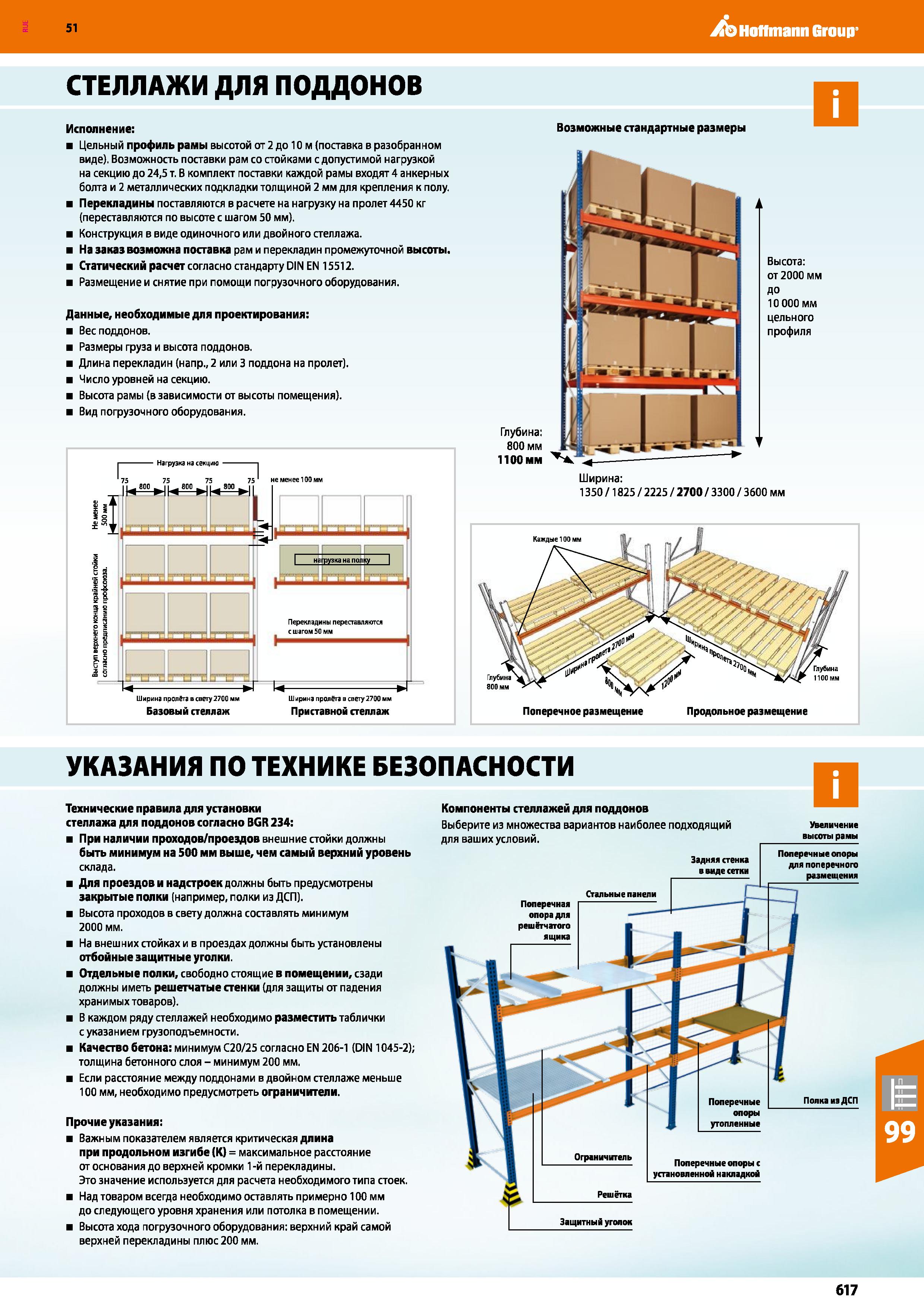

Hoffmann Group 51 СТЕЛЛАЖИ ДЛЯ ПОДДОНОВ Исполнение: Цельный профиль рамы высотой от 2 до 10 м (поставка в разобранном виде). Возможность поставки рам со стойками с допустимой нагрузкой на секцию до 24,5 т. В комплект поставки каждой рамы входят 4 анкерных болта и 2 металлических подкладки толщиной 2 мм для крепления к полу. Перекладины поставляются в расчете на нагрузку на пролет 4450 кг (переставляются по высоте с шагом 50 мм). Конструкция в виде одиночного или двойного стеллажа. На заказ возможна поставка рам и перекладин промежуточной высоты. Статический расчет согласно стандарту DIN EN 15512. Размещение и снятие при помощи погрузочного оборудования. Данные, необходимые для проектирования: Вес поддонов. Размеры груза и высота поддонов. Длина перекладин (напр., 2 или 3 поддона на пролег . Число уровней на секцию. Высота рамы (в зависимости от высоты помещения). Вид погрузочного оборудования. Возможные стандартные размеры Глубина: 800 мм 1100 мм Высота: от 2000 мм до 10 000 мм цельного профиля Ширина: 1350 /1825 / 2225 / 2700 / 3300 / 3600 мм УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ Технические правила для установки стеллажа для поддонов согласно BGR 234: При наличии проходов/проездов внешние стойки должны быть минимум на 500 мм выше, чем самый верхний уровень склада. Для проездов и надстроек должны быть предусмотрены закрытые полки (например, полки из ДСП . Высота проходов в свету должна составлять минимум 2000 мм. На внешних стойках и в проездах должны быть установлены отбойные защитные уголки. Отдельные полки, свободно стоящие в помещении, сзади должны иметь решетчатые стенки (для защиты от падения хранимых товаров). В каждом ряду стеллажей необходимо разместить таблички с указанием грузоподъемности. Качество бетона: минимум С20/25 согласно EN 206-1 (DIN 1045-2); толщина бетонного слоя - минимум 200 мм. Если расстояние между поддонами в двойном стеллаже меньше 100 мм, необходимо предусмотреть ограничители. Прочие указания: Важным показателем является критическая длина при продольном изгибе (К) = максимальное расстояние от основания до верхней кромки 1 -й перекладины. Это значение используется для расчета необходимого типа стоек. Над товаром всегда необходимо оставлять примерно 100 мм до следующего уровня хранения или потолка в помещении. Высота хода погрузочного оборудования: верхний край самой верхней перекладины плюс 200 мм. Компоненты стеллажей для поддонов Выберите из множества вариантов наиболее подходящий для ваших условий. Поперечная опора для решётчатого ящика Увеличение высоты рамы 617
