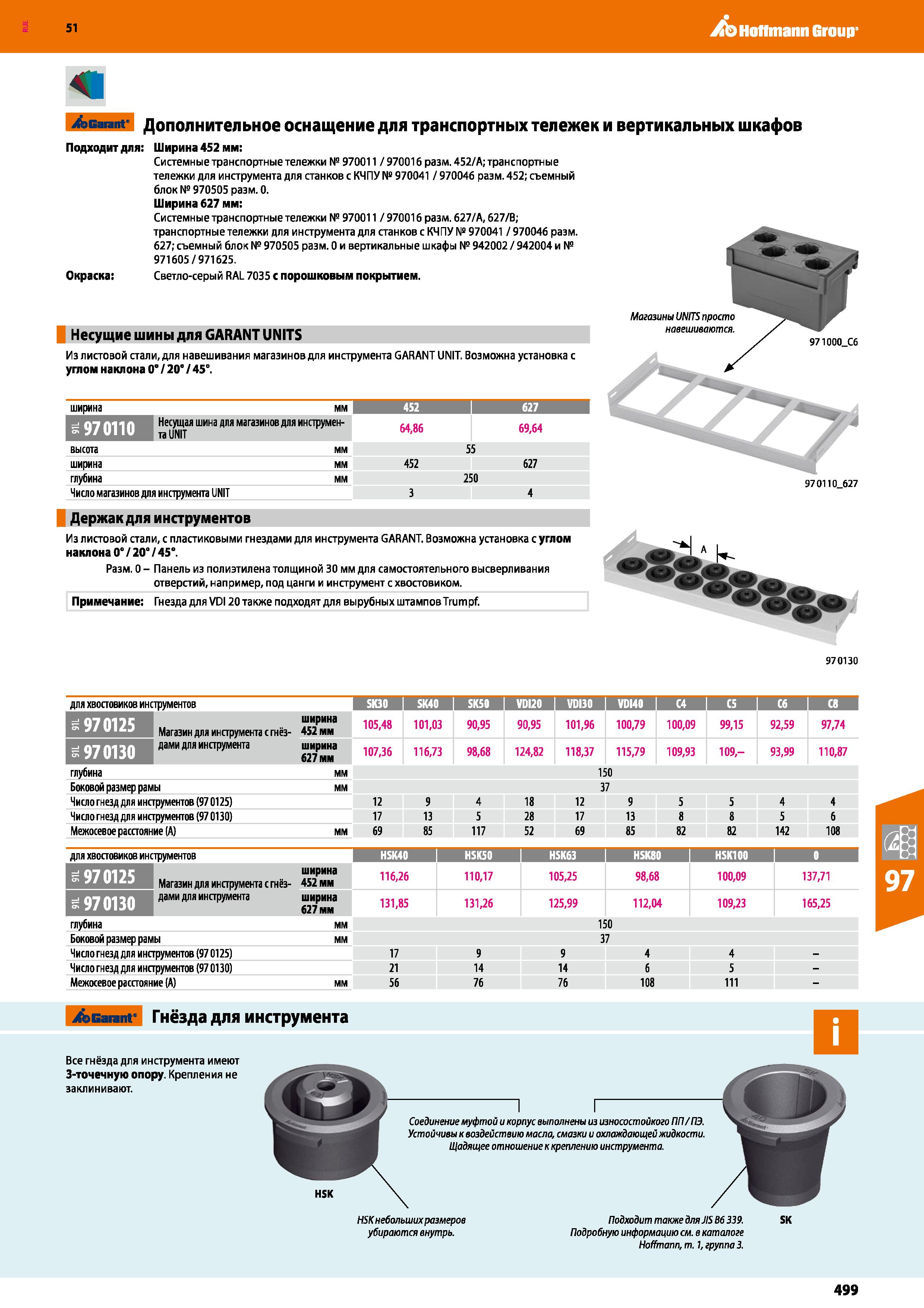

499 Каталог HOFFMANN GROUP 2020 Промышленная мебель и складское оборудование Стр.499

Каталог HOFFMANN GROUP 2020 Промышленная мебель Стр. 499 0499 Lab2u

Hoffmann Group 51 41 Garant Дополнительное оснащение для транспортных тележек и вертикальных шкафов Несущие шины для GARANT UNITS Из листовой стали, для навешивания магазинов для инструмента GARANT UNIT. Возможна установка с углом наклона 0° / 20° / 45°. ширина мм 452 1 627 1 Несущая шина для магазинов для инструмен-n UNIT 64,86 69,64 высота мм 55 ширина мм 452 627 глубина мм 250 Нисло магазинов для инструмента UNIT 3 4 Подходит для: Ширина 452 мм: Системные транспортные тележки № 970011 /970016 разм. 452/А; транспортные тележки для инструмента для станков с КЧПУ № 970041 / 970046 разм. 452; съемный блок № 970505 разм. 0. Ширина 627 мм: Системные транспортные тележки № 970011 / 970016 разм. 627/А, 627/В; транспортные тележки для инструмента для станков с КЧПУ № 970041 / 970046 разм. 627; съемный блок № 970505 разм. 0 и вертикальные шкафы № 942002 / 942004 и № 971605/971625. Окраска: Светло-серый RAL 7035 с порошковым покрытием. 970110 627 Магазины UNITS просто навешиваются. 971000 Сб Держак для инструментов Из листовой стали, с пластиковыми гнездами для инструмента GARANT. Возможна установка с углом наклона 0° / 20° / 45°. Разм. 0 - Панель из полиэтилена толщиной 30 мм для самостоятельного высверливания отверстий, например, под цанги и инструмент с хвостовиком. Примечание: Гнезда для VDI20 также подходят для вырубных штамповТгитр£ 970130 для хвостовиков инструментов ЕЗВЕШЯ SK50 мшж VDI30 шшт С4 I С5 1 С6 I и 970125 Магазин для инструмента с гнёздами для инструмента ширина 452 мм 105,48 101,03 90,95 90,95 101,96 100,79 100,09 99,15 92,59 97,74 970130 ширина 627 мм 107,36 116,73 98,68 124,82 118,37 115,79 109,93 109,- 93,99 110,87 глубина мм 150 Боковой размер рамы мм 37 Нисло гнезд для инструментов (97 0125) 12 9 4 18 12 9 5 5 4 4 Нисло гнезд для инструментов (97 0130) 17 13 5 28 17 13 8 8 5 б Межосевое расстояние (А) мм 69 85 117 52 69 85 82 82 142 108 для хвостовиков инструментов HSK40 HSK50 i HSK63 -:У;.ЖЕ П В911 hskioo i 1 Магазин для инструмента с гнёз- ширина 452 мм 116,26 110,17 105,25 98,68 100,09 137,71 дами для инструмента ширина 627 мм 131,85 131,26 125,99 112,04 109,23 165,25 глубина мм 150 Боковой размер рамы мм 37 Нисло гнезд для инструментов (97 0125) 17 9 9 4 4 - Число гнезд для инструментов (97 0130) 21 14 14 6 5 - Межосевое расстояние (А) мм 56 76 76 108 111 - jfcEarant° Гнёзда для инструмента Все гнёзда для инструмента имеют 3-точечную опору. Крепления не заклинивают. Соединение муфтой и корпус выполнены из износостойкого ПП/ТВ. Устойчивы к воздействию масла, смазки и охлаждающей жидкости. Щадящее отношение к креплению инструмента. HSK небольших размеров убираются внутрь. Подходит также для JIS В6 339. Подробную информацию см. в каталоге Hoffmann, т. 1, группа 3. SK 499
