491 Каталог HOFFMANN GROUP 2020 Промышленная мебель и складское оборудование Стр.491

Каталог HOFFMANN GROUP 2020 Промышленная мебель Стр. 491 0491 Lab2u

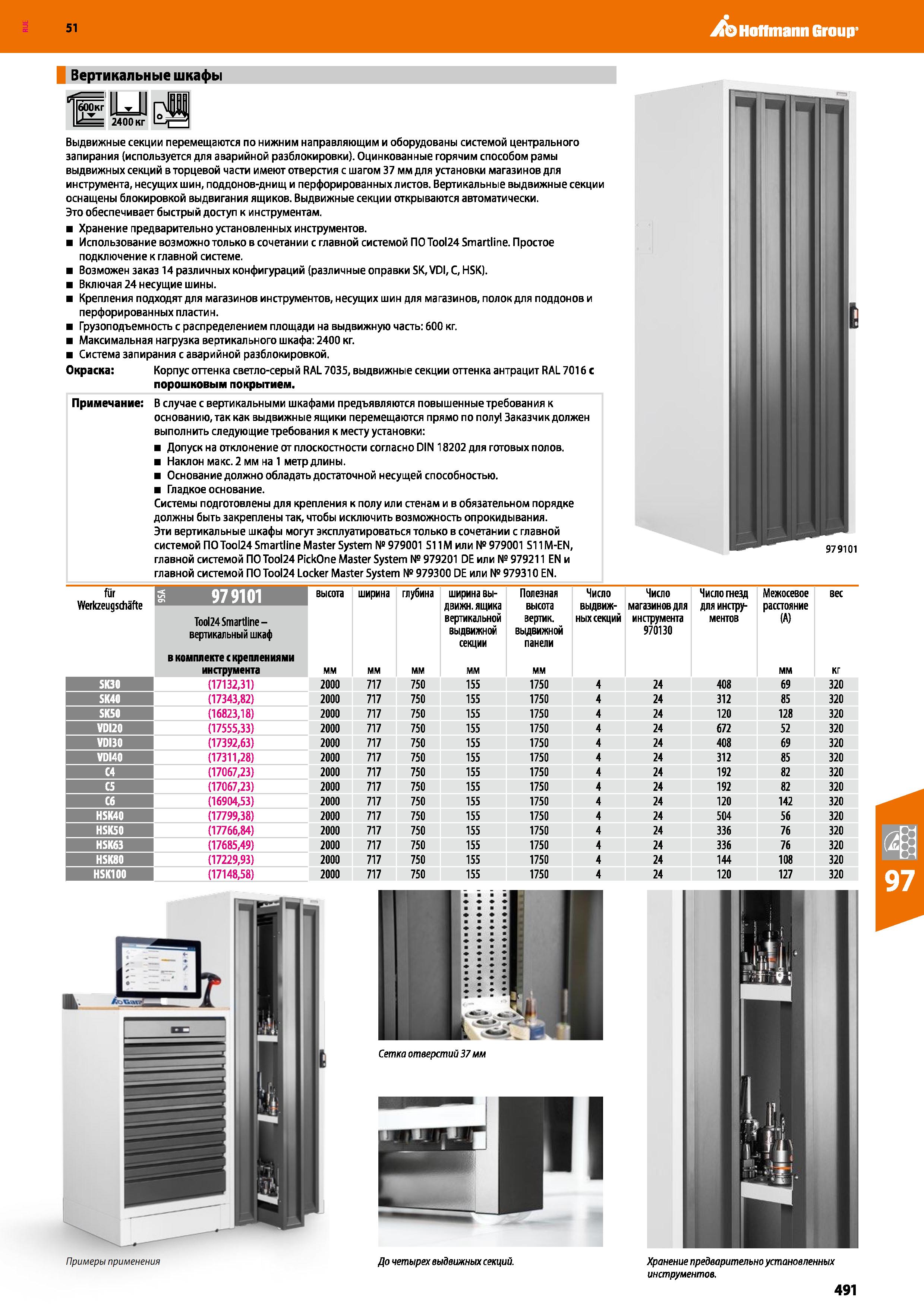

Hoffmann Group 51 Вертикальные шкафы Е'УеЦ Выдвижные секции перемещаются по нижним направляющим и оборудованы системой центрального запирания (используется для аварийной разблокировки). Оцинкованные горячим способом рамы выдвижных секций в торцевой части имеют отверстия с шагом 37 мм для установки магазинов для инструмента, несущих шин, поддонов-днищ и перфорированных л истов. Вертикальные выдвижные секции оснащены блокировкой выдвигания ящиков. Выдвижные секции открываются автоматически. Это обеспечивает быстрый доступ к инструментам. Хранение предварительно установленных инструментов. Использование возможно только в сочетании с главной системой nOTool24Smartline. Простое подключение к главной системе. Возможен заказ 14 различных конфигураций (различные оправки SK, VDI, С, HSK). Включая 24 несущие шины. Крепления подходят для магазинов инструментов, несущих шин для магазинов, полок для поддонов и перфорированных пластин. Грузоподъемность с распределением площади на выдвижную часть: 600 кг. Максимальная нагрузка вертикального шкафа: 2400 кг. Система запирания с аварийной разблокировкой. Окраска: Корпус оттенка светло-серый RAL7035, выдвижные секции оттенка антрацит RAL7016C порошковым покрытием. Примечание: В случае с вертикальными шкафами предъявляются повышенные требования к основанию, так как выдвижные ящики перемещаются прямо по полу Заказчик должен выполнить следующие требования к месту установки: Допуск на отклонение от плоскостности согласно DIN 18202 для готовых полов. Наклон макс. 2 мм на 1 метр длины. Основание должно обладать достаточной несущей способностью. Гладкое основание. Системы подготовлены для крепления к полу или стенам и в обязательном порядке должны быть закреплены так, чтобы исключить возможность опрокидывания. Эти вертикальные шкафы могут эксплуатироваться только в сочетании с главной системой nOTool24Smartline Master System №979001 S11M или №979001 S11M-EN, главной системой ПО Tool24 PickOne Master System № 979201 DE или № 979211 EN и главной системой ПО Tool24 Locker Master System № 979300 DE или № 979310 EN. 979101 fur Werkzeugschafte г 979101 высота ширина глубина ширина вы-д вижн. ящика вертикальной выдвижной секции Полезная высота вертик. выдвижной панели Число выдвижных секций Число магазинов для инструмента 970130 Число тезд для инструментов Межосевое расстояние (А) вес Tool24 Smartline— вертикальный шкаф в комплекте с креплениями инструмента мм мм мм мм кг SK30 (17132,31) 2000 717 750 155 1750 4 24 408 69 320 КВКШШВ ЙЙШШШШ (17343,82) 2000 717 750 155 1750 4 24 312 85 320 (16823,18) 2000 717 750 155 1750 4 24 120 128 320 VDI20 (17555,33) 2000 717 750 155 1750 4 24 672 52 320 VDI30 (17392,63) 2000 717 750 155 1750 4 24 408 69 320 VDI40 (17311,28) 2000 717 750 155 1750 4 24 312 85 320 С4 (17067,23) 2000 717 750 155 1750 4 24 192 82 320 С5 (17067,23) 2000 717 750 155 1750 4 24 192 82 320 Сб (16904,53) 2000 717 750 155 1750 4 24 120 142 320 HSK40 (17799,38) 2000 717 750 155 1750 4 24 504 56 320 HSK50 (17766,84) 2000 717 750 155 1750 4 24 336 76 320 HSK63 (17685,49) 2000 717 750 155 1750 4 24 336 76 320 — има (17229,93) 2000 717 750 155 1750 4 24 144 108 320 HSK100 (17148,58) 2000 717 750 155 1750 4 24 120 127 320 Сетка отверстий 37 мм Примеры применения До четырех выдвижных секций. Хранение предварительно установленных инструментов. 491
