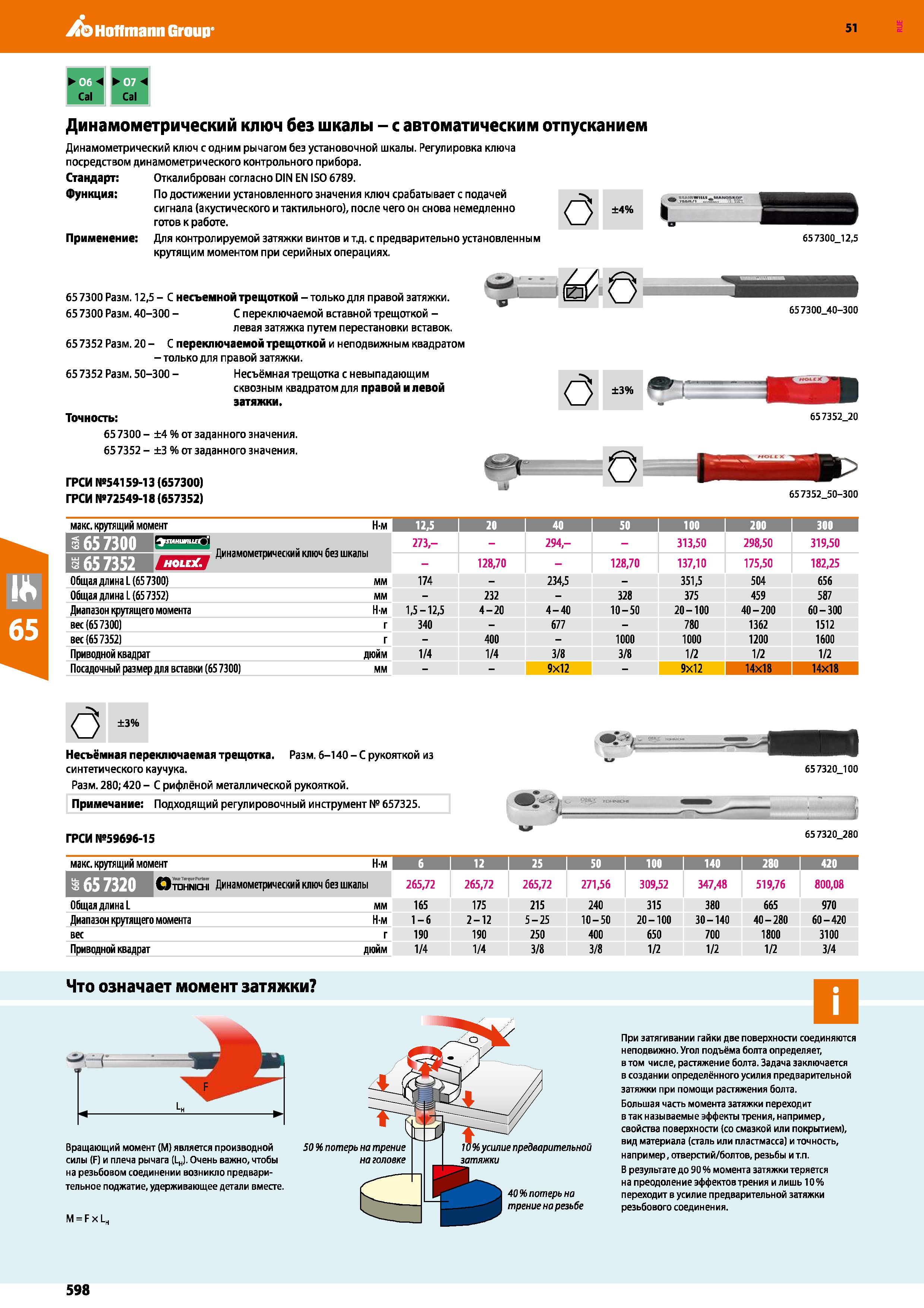

Hoffmann Group 51 Динамометрический ключ без шкалы - с автоматическим отпусканием Динамометрический ключ с одним рычагом без установочной шкалы. Регулировка ключа посредством динамометрического контрольного прибора. Стандарт: Функция: Применение: 65 7300 Разм. 12, 65 7300 Разм. 40 65 7352 Разм. 20 65 7352 Разм. 50 Точность: 657300- 657352- Откалиброван согласно DIN EN ISO 6789. По достижении установленного значения ключ срабатывает с подачей сигнала (акустического и тактильного), после чего он снова немедленно готов к работе. Для контролируемой затяжки винтов и т.д. с предварительно установленным крутящим моментом при серийных операциях. 5 - С несъемной трещоткой - только для правой затяжки. I 300 - С переключаемой вставной трещоткой - левая затяжка путем перестановки вставок. - С переключаемой трещоткой и неподвижным квадратом - только для правой затяжки. I 300 - Несъёмная трещотка с невыпадающим сквозным квадратом для правой и левой затяжки. ±4 % от заданного значения. ±3 % от заданного значения. О ±4% 65 7300 12,5 657300.40-300 ГРСИ №54159-13 (657300) ГРСИ №72549-18 (657352) О 65 7352 20 657352.50-300 макс. крутящий момент Н-м 12,5 i 20 I 40 I 50 1 юо 200 I 300 I Я 65 7300 273,- - 294,- - 313,50 298,50 319,50 динамите 1имч .кии ключ ЛЁШЛ без шкалы - 128,70 - 128,70 137,10 175,50 182,25 Общая длина L (65 7300) мм 174 - 234,5 - 351,5 504 656 Общая длина L (65 7352) мм - 232 - 328 375 459 587 Диапазон крутящего момента Н-м 1,5-12,5 4-20 4-40 10-50 20-100 40 - 200 60-300 вес (65 7300) г 340 - 677 - 780 1362 1512 вес (65 7352) г - 400 - 1000 1000 1200 1600 Приводной квадрат дюйм 1/4 1/4 3/8 3/8 1/2 1/2 1/2 Посадочный размер для вставки (65 7300) мм 9x12 - 9x12 14x18 14x18 О ±3% Несъёмная переключаемая трещотка. Разм. 6-140 - С рукояткой из синтетического каучука. Разм. 280; 420 - С рифлёной металлической рукояткой. Примечание: Подходящий регулировочный инструмент № 657325. ГРСИ №59696-15 - г 657320 100 5ЯВ 65 7320 280 макс. крутящий момент Н-м 6 I 12 I 25 I 50 1 100 140 I 280 420 TOHNICHI Динамометрический ключ без шкалы 265,72 265,72 265,72 271,56 309,52 347,48 519,76 800,08 Общая длина L мм 165 175 215 240 315 380 665 970 Диапазон крутящего момента Н-м 1-6 2-12 5-25 10-50 20-100 30-140 40 - 280 60 - 420 вес г 190 190 250 400 650 700 1800 3100 Приводной квадрат дюйм 1/4 1/4 3/8 3/8 1/2 1/2 1/2 3/4 Что означает момент затяжки Вращающий момент (М) является производной силы (F) и плеча рычага (LH). Очень важно, чтобы на резьбовом соединении возникло предварительное поджатие, удерживающее детали вместе. М = F х L 50 % потерь на трение на головке 10% усилие предварительной затяжки 40 % потерь на трение на резьбе При затягивании гайки две поверхности соединяются неподвижно. Угол подъёма болта определяет, в том числе, растяжение болта. Задача заключается в создании определённого усилия предварительной затяжки при помощи растяжения болта. Большая часть момента затяжки переходит в так называемые эффекты трения, например, свойства поверхности со смазкой или покрытием), вид материала сталь или пластмасса) и точность, например, отверстий/болтов, резьбы и т.п. В результате до 90 % момента затяжки теряется на преодоление эффектов трения и лишь 10% переходит в усилие предварительной затяжки резьбового соединения. 598
