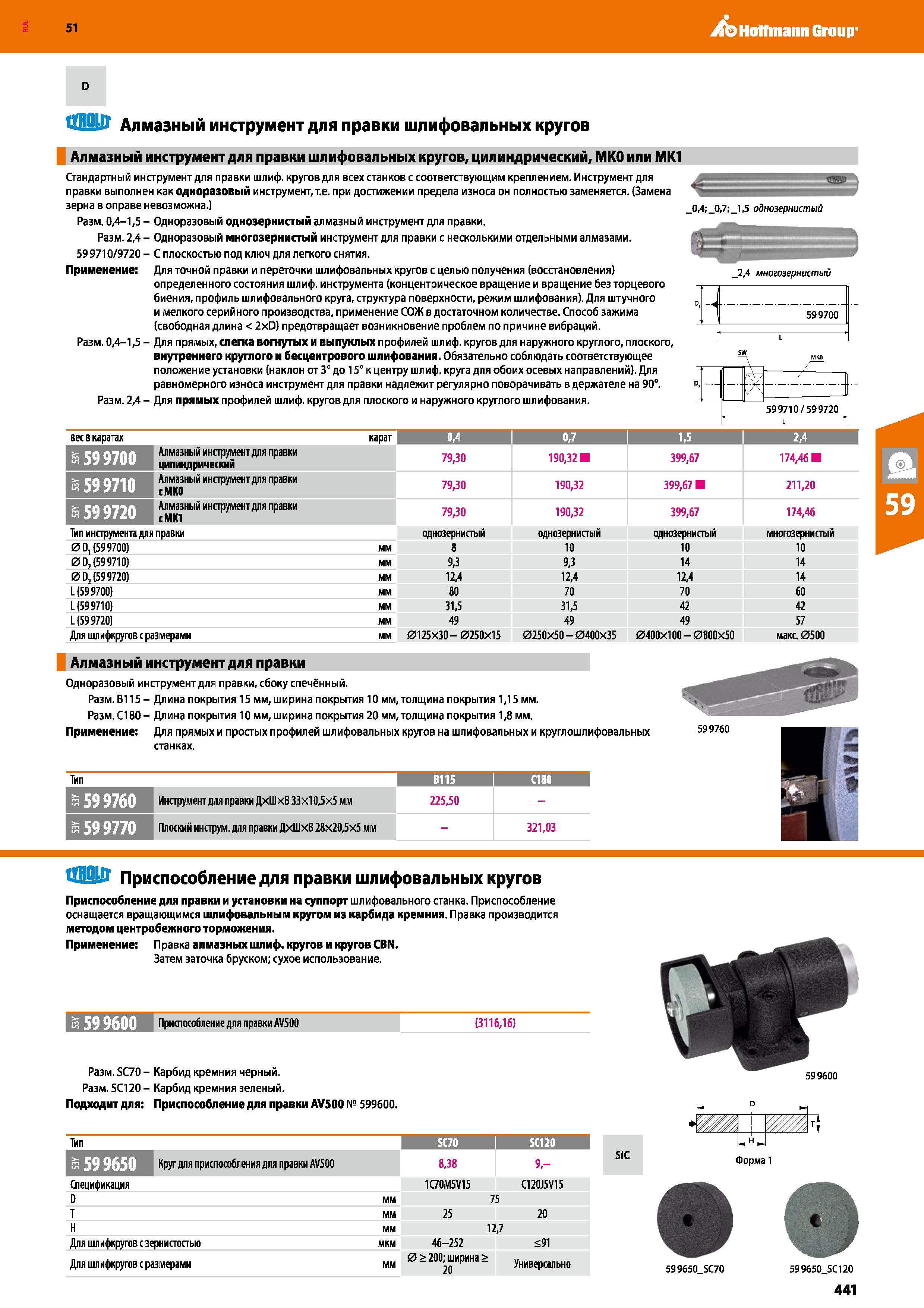

441 Каталог HOFFMANN GROUP 2020 Измерительный и ручной инструмент Инвентарь Стр.441

Каталог HOFFMANN GROUP 2020 Измерительный и ручной инструмент Стр. 441 0441 Lab2u

Hoffmann Group 51 Алмазный инструмент для правки шлифовальных кругов Алмазный инструмент для правки шлифовальных кругов, цилиндрический, МКО или МК1 Стандартный инструмент для правки шлиф, кругов для всех станков с соответствующим креплением. Инструмент для правки выполнен как одноразовый инструмент, т.е. при достижении предела износа он полностью заменяется. (Замена зерна в оправе невозможна.) Разм. 0,4-1,5 - Одноразовый однозернистый алмазный инструмент для правки. Разм. 2,4 - Одноразовый многозернистый инструмент для правки с несколькими отдельными алмазами. 59 9710/9720 - С плоскостью под ключ для легкого снятия. Применение: Для точной правки и переточки шлифовальных кругов с целью получения (восстановления) определенного состояния шлиф, инструмента (концентрическое вращение и вращение без торцевого биения, профиль шлифовального круга, структура поверхности, режим шлифования). Для штучного и мелкого серийного производства, применение СОЖ в достаточном количестве. Способ зажима (свободная длина 2xD) предотвращает возникновение проблем по причине вибраций. Разм. 0,4-1,5 - Для прямых, слегка вогнутых и выпуклых профилей шлиф, кругов для наружного круглого, плоского, внутреннего круглого и бесцентрового шлифования. Обязательно соблюдать соответствующее положение установки (наклон от 3° до 15° к центру шлиф, круга для обоих осевых направлений). Для равномерного износа инструмент для правки надлежит регулярно поворачивать в держателе на 90°. Разм. 2,4 - Для прямых профилей шлиф, кругов для плоского и наружного круглого шлифования. 131ESP 0,4; 0,7; 1,5 однозернистый 2,4 многозернистый 599700 599710/599720 вес в каратах карат 0,4 1 0,7 1 1,5 1 и \ Алмазный инструмент для правки цилиндрический 79,30 190,32 399,67 174,46 BJWffWe Алмазный инструмент для правки сМК0 79,30 190,32 399,67 211,20 HKJfJCWfl Алмазный инструмент для правки КШи1 с МК1 79,30 190,32 399,67 174,46 Тип инструмента для правки Однозернистый однозернистый однозернистый многозернистый 00,(599700) мм 8 10 10 10 0 D2 (59 9710) мм 9,3 9,3 14 14 0 D2 (59 9720) мм 12,4 12,4 12,4 14 L (59 9700) мм 80 70 70 60 L (599710) мм 31,5 31,5 42 42 L (59 9720) мм 49 49 49 57 Для шлифкругов с размерами мм 0125x30-0250x15 0250x50-0400x35 0400x100-0800x50 макс. 0500 Алмазный инструмент для правки Одноразовый инструмент для правки, сбоку спечённый. Разм. В115 - Длина покрытия 15 мм, ширина покрытия 10 мм, толщина покрытия 1,15 мм. Разм. С180- Длина покрытия 10 мм, ширина покрытия 20 мм, толщина покрытия 1,8 мм. Применение: Для прямых и простых профилей шлифовальных кругов на шлифовальных и круглошлифовальных Тип В115 С180 я 59 9760 Инструмент для правки ДхШхВ 33x10,5x5 мм 225,50 - к 59 9770 Плоский инструм. для правки ДхШхВ 28x20,5x5 мм - 321,03 ЗШШ Приспособление для правки шлифовальных кругов Приспособление для правки и установки на суппорт шлифовального станка. Приспособление оснащается вращающимся шлифовальным кругом из карбида кремния. Правка производится методом центробежного торможения. Применение: Правка алмазных шлиф, кругов и кругов CBN. Затем заточка бруском; сухое использование. 599600 Приспособление для правки AV500 (3116,16) Разм. SC70 - Карбид кремния черный. Разм. SC120- Карбид кремния зеленый. Подходит для: Приспособление для правки AV500 № 599600. Тип I SC70 I SCI20 I ЕШ ЬГЛтТИ Круг для приспособления для правки AV500 8,38 9,- Спецификация 1C70M5V15 C120J5V15 D мм 75 Т мм 25 20 н мм 12,7 Для шл ифкругов с зернистостью мкм 46-252 91 Для шлифкругов с размерами мм 0 > 200; ширина > 20 Универсально SiC Форма 1 599650 SC70 599650 SC120 441 599600
