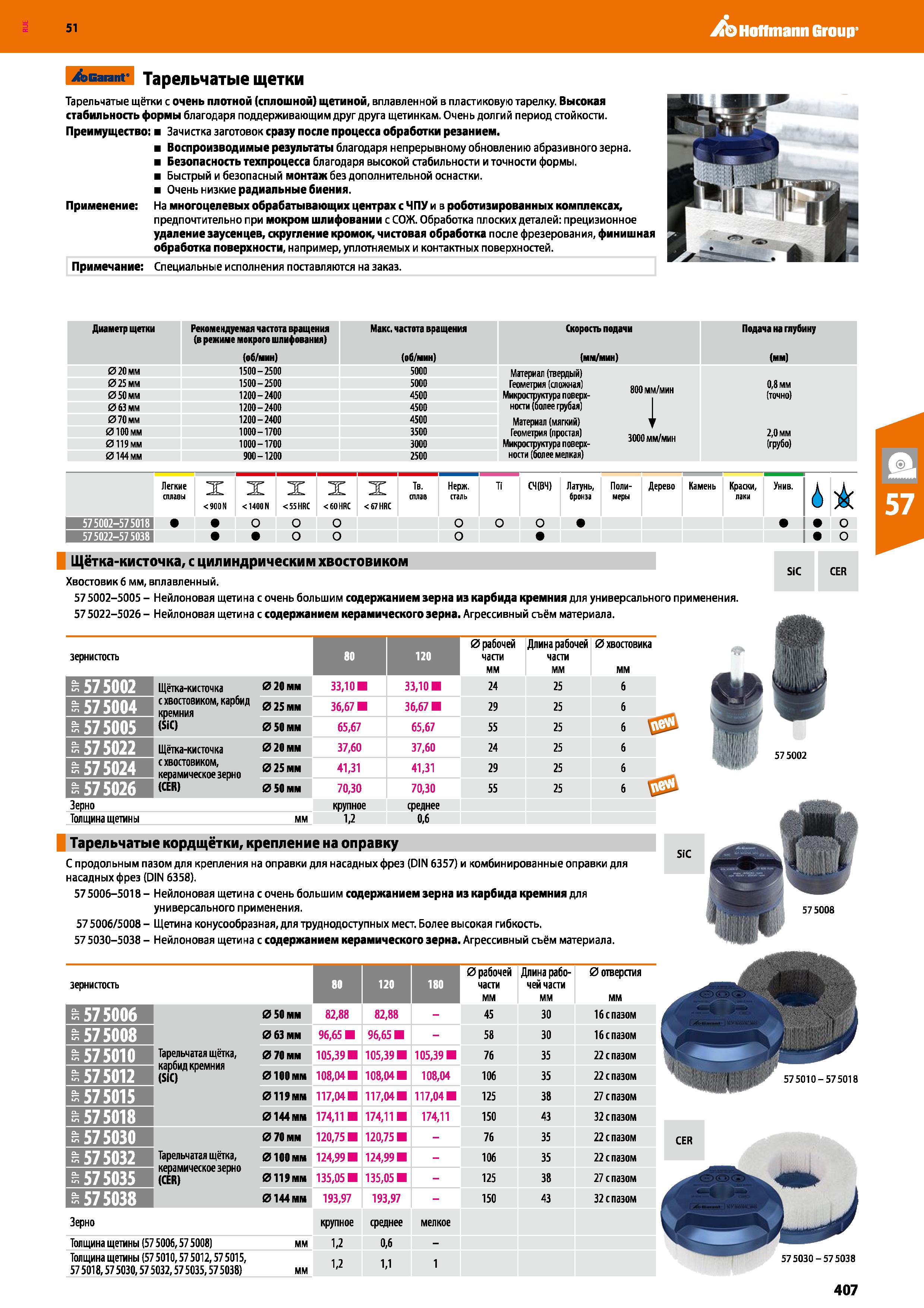

407 Каталог HOFFMANN GROUP 2020 Измерительный и ручной инструмент Инвентарь Стр.407

Каталог HOFFMANN GROUP 2020 Измерительный и ручной инструмент Стр. 407 0407 Lab2u

Hoffmann Group 51 >Garant Тарельчатые щетки Тарельчатые щётки с очень плотной (сплошной) щетиной, вплавленной в пластиковую тарелку. Высокая стабильность формы благодаря поддерживающим друг друга щетинкам. Очень долгий период стойкости. Преимущество; Зачистка заготовок сразу после процесса обработки резанием. Воспроизводимые результаты благодаря непрерывному обновлению абразивного зерна. Безопасность техпроцесса благодаря высокой стабильности и точности формы. Быстрый и безопасный монтаж без дополнительной оснастки. Очень низкие радиальные биения. Применение: На многоцелевых обрабатывающих центрах с ЧПУ и в роботизированных комплексах, предпочтительно при мокром шлифовании с СОЖ. Обработка плоских деталей: прецизионное удаление заусенцев, скругление кромок, чистовая обработка после фрезерования, финишная обработка поверхности, например, уплотняемых и контактных поверхностей. Примечание: Специальные исполнения поставляются на заказ. Диаметр щетки Рекомендуемая частота вращения (в режиме мокрого шлифования) об/мин) Макс. частота вращения (об/мин) Скорость подачи (мм/мин) Подача на глубину (мм) 020 мм 1500 - 2500 5000 Материал (твердый) 025 мм 1500 - 2500 5000 Геометрия (сложная) 800 мм/мин 1 0,8 мм 050 мм 1200 - 2400 4500 Микроструктура поверх- (точно) 063 мм 1200 - 2400 4500 ности (более грубая) 070 мм 1200 - 2400 4500 Материал (мягкий) т 0100 мм 1000-1700 3500 Геометрия (простая) 3000 мм/мин 2,0 мм 0119мм 1000-1700 3000 Микроструктура поверх- (грубо) 0144 мм 900-1200 2500 ности (более мелкая) Легкие сплавы X 900N X 1400 N X 55 HRC X 60HRC X Тв- сплав 67 HRC Нерж. сталь Ti СЧ(ВЧ) Латунь, бронза Поли- меры Дерево Камень Краски, лаки Унив. 1 575002-575018 О 575022-575038 о О о О Щётка-кисточка, с цилиндрическим хвостовиком Хвостовик 6 мм, вплавленный. 57 5002-5005 - Нейлоновая щетина с очень большим содержанием зерна из карбида кремния для универсального применения. 57 5022-5026 - Нейлоновая щетина с содержанием керамического зерна. Агрессивный съём материала. SiC CER зернистость 575002 22 575026 Щётка-кисточка с хвостовиком, карбид кремния (SiC) Щётка-кисточка с хвостовиком, керамическое зерно (CER) 80 120 0 рабочей части мм Длина рабочей части мм 0 хвостовика мм 021мм 33,10 В 33,10 24 25 6 025 мм 36,67 36,67 29 25 6 050 мм 65,67 65,67 55 25 6 020 мм 37,60 37,60 24 25 6 025 мм 41,31 41,31 29 25 6 050 мм 70,30 70,30 55 25 6 2 крупное среднее мм 1,2 0,6 575002 Зерно Толщина щетины Тарельчатые кордщётки, крепление на оправку С продольным пазом для крепления на оправки для насадных фрез (DIN 6357) и комбинированные оправки для насадных фрез (DIN 6358). 575006-5018 - Нейлоновая щетина с очень большим содержанием зерна из карбида кремния для универсального применения. 57 5006/5008 - Щетина конусообразная, для труднодоступных мест. Более высокая гибкость. 57 5030-5038 - Нейлоновая щетина с содержанием керамического зерна. Агрессивный съём материала. зернистость щит нШШ 575010 575012 шт сшш 575032 38 Тарельчатая щётка, карбид кремния (SiC) Тарельчатая щётка, керамическое зерно (CER) Зерно Толщина щетины (57 5006,57 5008) Толщина щетины (57 5010,575012,57 5015, 57 5018,57 5030,57 5032,57 5035,57 5038) D 120 180 0 рабочей части мм Длина рабочей части мм 0 отверстия мм 050 мм 82,88 82,88 - 45 30 16 с пазом 063 мм 96,65 96,65 - 58 30 16 с пазом 070 мм 105,39 105,39 105,39 76 35 22 с пазом 0100 мм 108,04 108,04 108,04 106 35 22 с пазом 0119мм 117,04 117,04В 117,04 125 38 27 с пазом 0144 мм 174,11 174,11 174,11 150 43 32 с пазом 070 мм 120,75 120,75 - 76 35 22 с пазом 0100 мм 124,99 124,99 - 106 35 22 с пазом 0119мм 135,05 135,05 - 125 38 27 с пазом 0144 мм 193,97 193,97 - 150 43 32 с пазом крупное среднее мелкое мм 1,2 0,6 - мм 1,2 1,1 1 575010-575018 CER
