245 Каталог HOFFMANN GROUP 2020 Измерительный и ручной инструмент Инвентарь Стр.245

Каталог HOFFMANN GROUP 2020 Измерительный и ручной инструмент Стр. 245 0245 Lab2u

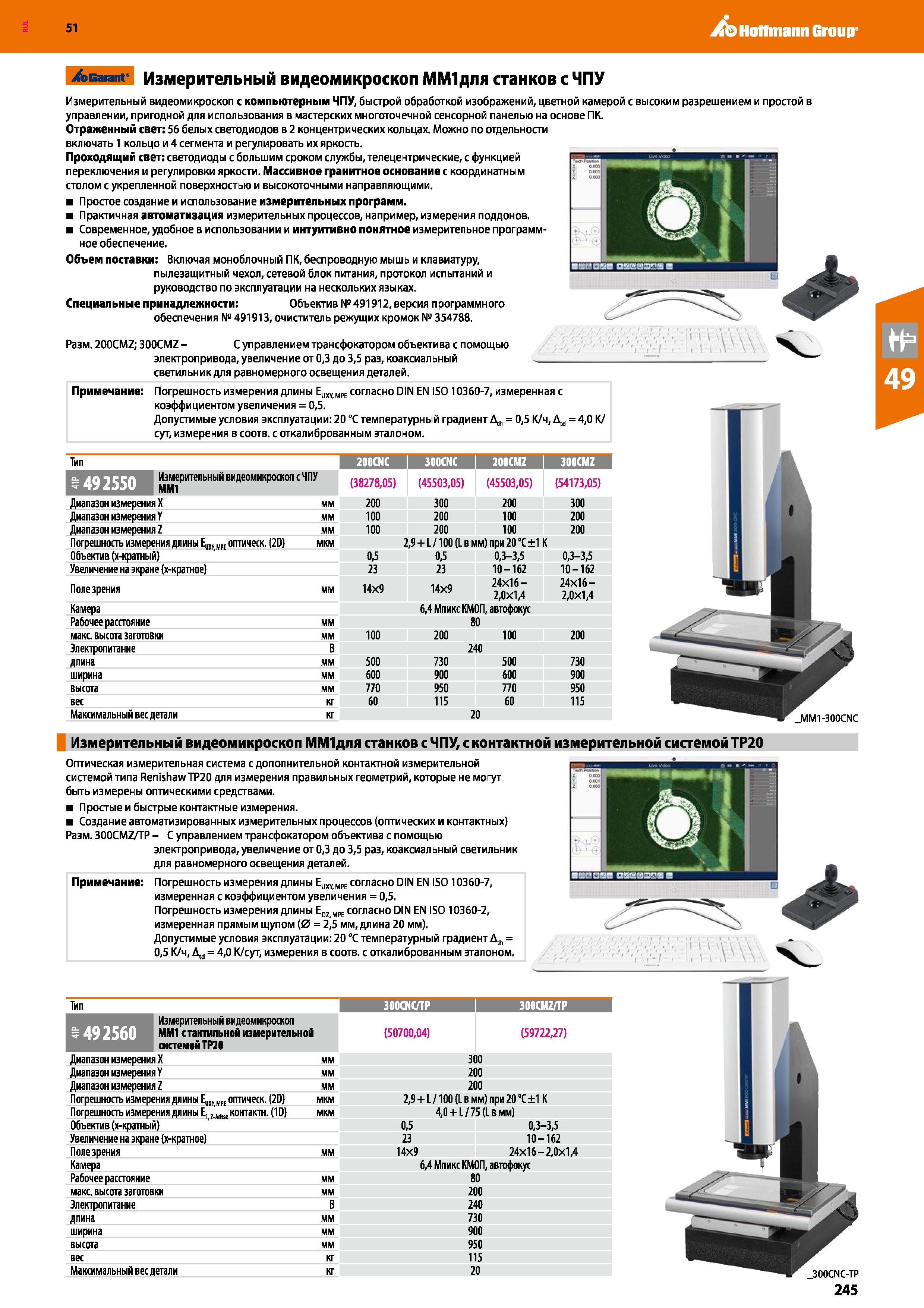

Hoffmann Group 51 >Garant Измерительный видеомикроскоп ММ1для станков с ЧПУ Тип “1 200CNC I 300CNC 1 200CMZ I 300CMZ Измерительный видеомикроскоп с ЧПУ мм1 (38278,05) (45503,05) (45503,05) (54173,05) Диапазон измерениях мм 200 300 200 300 Диапазон измерения Y мм 100 200 100 200 Диапазон измерения 2 мм 100 200 100 200 Погрешность измерения длины ЕЩИР оптическ. (2D) i Объектив (х-кратный) мкм 2,9 + L/100 (L в мм) при 20 °С ±1 К 0,5 0,5 0,3 3,5 0,3 3,5 Увеличение на экране (х-кратное) 23 23 10-162 10-162 Поле зрения мм 14X9 14X9 24x16-2,0X1,4 24x16-2,0X1,4 Камера 6,4 Мпикс КМОП, автофокус Рабочее расстояние мм 80 макс. высота заготовки мм 100 200 100 200 Электропитание в 240 длина мм 500 730 500 730 ширина мм 600 900 600 900 высота мм 770 950 770 950 вес кг 60 115 60 115 Максимальный вес детали кг 20 Примечание: Погрешность измерения длины Euxv mpe согласно DIN EN ISO 10360-7, измеренная с коэффициентом увеличения = 0,5. Допустимые условия эксплуатации: 20 °С температурный градиент Д,н = 0,5 К/ч, A,d = 4,0 К/ сут, измерения в соотв. с откалиброванным эталоном. Измерительный видеомикроскоп с компьютерным ЧПУ, быстрой обработкой изображений, цветной камерой с высоким разрешением и простой в управлении, пригодной для использования в мастерских многоточечной сенсорной панелью на основе ПК. Отраженный свет: 56 белых светодиодов в 2 концентрических кольцах. Можно по отдельности включать 1 кольцо и 4 сегмента и регулировать их яркость. Проходящий свет: светодиоды с большим сроком службы, телецентрические, с функцией переключения и регулировки яркости. Массивное гранитное основание с координатным столом с укрепленной поверхностью и высокоточными направляющими. Простое создание и использование измерительных программ. Практичная автоматизация измерительных процессов, например, измерения поддонов. Современное, удобное в использовании и интуитивно понятное измерительное программное обеспечение. Объем поставки: Включая моноблочный ПК, беспроводную мышь и клавиатуру, пылезащитный чехол, сетевой блок питания, протокол испытаний и руководство по эксплуатации на нескольких языках. Специальные принадлежности: Объектив №491912, версия программного обеспечения № 491913, очиститель режущих кромок № 354788. Разм. 200CMZ; 300CMZ - С управлением трансфокатором объектива с помощью электропривода, увеличение от 0,3 до 3,5 раз, коаксиальный светильник для равномерного освещения деталей. JVIM1-300CNC Измерительный видеомикроскоп ММ1для станков с ЧПУ, с контактной измерительной системой ТР20 Оптическая измерительная система с дополнительной контактной измерительной системой типа RenishawTP20 для измерения правильных геометрий, которые не могут быть измерены оптическими средствами. Простые и быстрые контактные измерения. Создание автоматизированных измерительных процессов (оптических и контактных) Разм. 300CMZ/TP - С управлением трансфокатором объектива с помощью электропривода,увеличение от 0,3 до 3,5 раз, коаксиальный светильник для равномерного освещения деталей. Примечание: Погрешность измерения длины Euxv mpe согласно DIN EN IS0 10360-7, измеренная с коэффициентом увеличения = 0,5. Погрешность измерения длины Eoz МРЕ согласно DIN EN ISO 10360-2, измеренная прямым щупом (0 = 2,5 мм, длина 20 мм). Допустимые условия эксплуатации: 20 °С температурный градиент &,h = 0,5 К/ч, Atd = 4,0 К/сут, измерения в соотв. с откалиброванным эталоном. Тип 300CNC/TP 1 300СМ2ЯР I Измерительный видеомикроскоп I 1 ММ1 с тактильной измерительной системой ТР20 (50700,04) (59722,27) Диапазон измерения X мм 300 Диапазон измерения У мм 200 Диапазон измерения Z мм 200 Погрешность измерения длины Ещмре оптическ. 2D мкм 2,9 + L/100 (L в мм) при 20°С ±1 К Погрешность измерения длины E1 Z'Ad se контакта. (1D мкм 4,0 + L / 75 (L в мм) Объектив (х-кратный) 0,5 0,3-3,5 Увеличение на экране (х-кратиое) 23 10-162 Поле зрения мм 14x9 24X16-2,0X1,4 Камера 6,4 Мпикс КМОП, автофокус Рабочее расстояние мм 80 макс. высота заготовки мм 200 Электропитание в 240 длина мм 730 ширина мм 900 высота мм 950 вес кг 115 Максимальный вес детали кг 20 300CNC-TP 245
