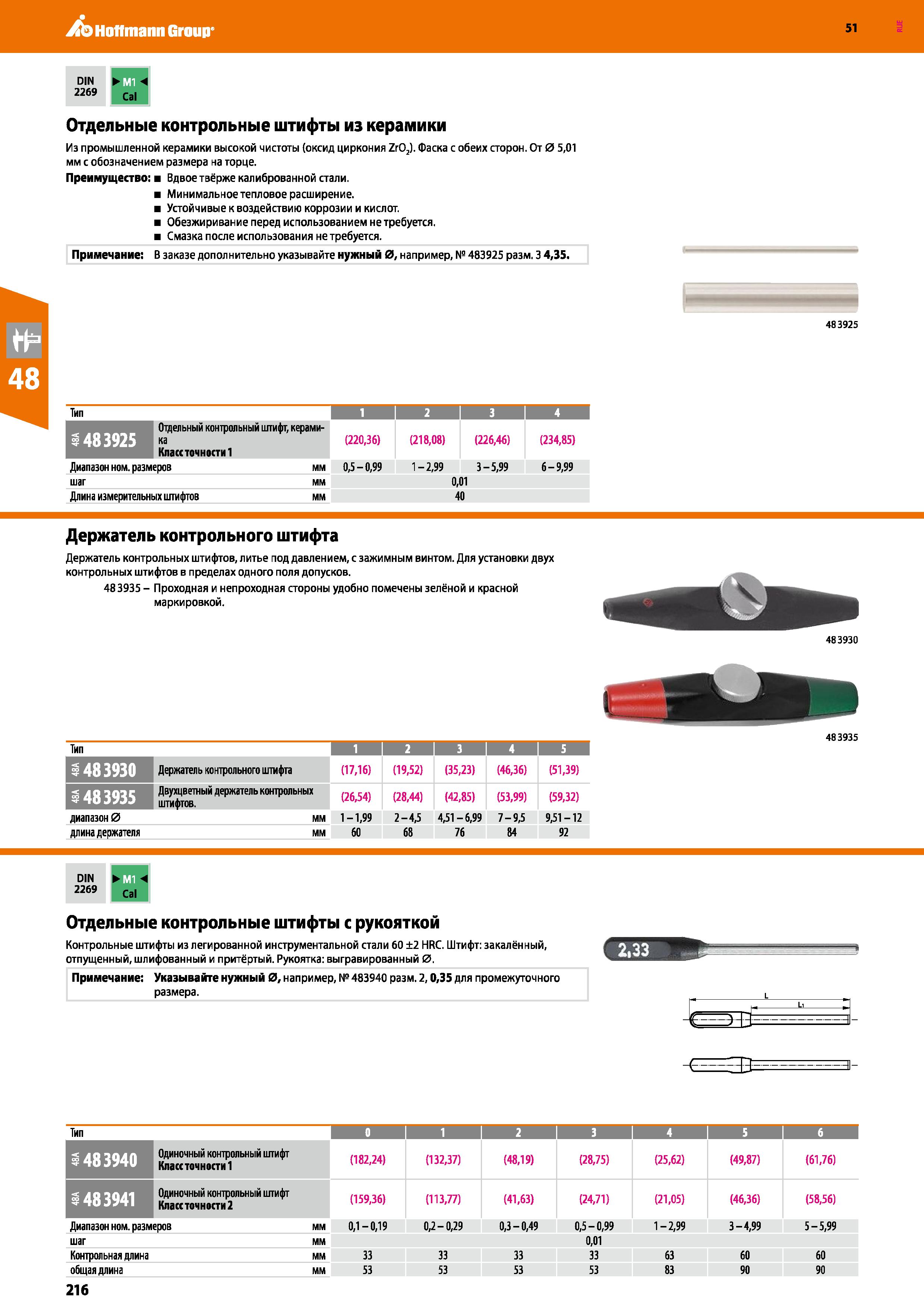

216 Каталог HOFFMANN GROUP 2020 Измерительный и ручной инструмент Инвентарь Стр.216

Каталог HOFFMANN GROUP 2020 Измерительный и ручной инструмент Стр. 216 0216 Lab2u

Hoffmann Group 51 51 Отдельные контрольные штифты из керамики Из промышленной керамики высокой чистоты (оксид циркония Zr02). Фаска с обеих сторон. От 0 5,01 мм с обозначением размера на торце. Преимущество: Вдвое твёрже калиброванной стали. Минимальное тепловое расширение. Устойчивые к воздействию коррозии и кислот. Обезжиривание перед использованием не требуется. Смазка после использования не требуется. Примечание: В заказе дополнительно указывайте нужный 0, например, № 483925 разм. 3 4,35. 483925 Тип 1 I 2 3 1 4 Отдельный контрольный штифт, керами-ка Класс точности 1 (220,36) (218,08) (226,46) (234,85) Диапазон ном. размеров мм 0,5-0,99 1-2,99 В-5,99 6-9,99 шаг мм 0,01 Длина измерительных штифтов мм 40 Держатель контрольного штифта Держатель контрольных штифтов, литье под давлением, с зажимным винтом. Для установки двух контрольных штифтов в пределах одного поля допусков. 483935 - Проходная и непроходная стороны удобно помечены зелёной и красной маркировкой. V 483930 Тип 1 1 2 I з I 4 1 5 ШШШ Держатель контрольного штифта (17,16) (19,52) (35,23) (46,36) (51,39) 1483935 Двухцветный держатель контрольных штифтов. (26,54) (28,44) (42,85) (53,99) (59,32) диапазон 0 мм 1-1,99 2-4,5 4,51-6,99 7-9,5 9,51-12 длина держателя мм 60 68 76 84 92 483935 DIN 2269 Cal Отдельные контрольные штифты с рукояткой Контрольные штифты из легированной инструментальной стали 60 ±2 HRC. Штифт: закалённый, отпущенный, шлифованный и притёртый. Рукоятка: выгравированный 0. Примечание: Указывайте нужный 0, например, № 483940 разм. 2,0,35 для промежуточного размера. Тип 0 1 1 2 1 з 1 4 I 5 I б 1483940 Одиночный контрольный штифт Класс точности 1 (182,24) (132,37) (48,19) (28,75) (25,62) (49,87) (61,76) 1483941 Одиночный контрольный штифт Класс точности 2 (159,36) (113,77) (41,63) (24,71) (21,05) (46,36) (58,56) Диапазон ном. размеров мм 0,1-0,19 0,2-0,29 0,3-0,49 0,5-0,99 1-2,99 3-4,99 5-5,99 шаг мм 0,01 Контрольная длина мм 33 33 33 33 63 60 60 общая длина мм 53 53 53 53 83 90 90
