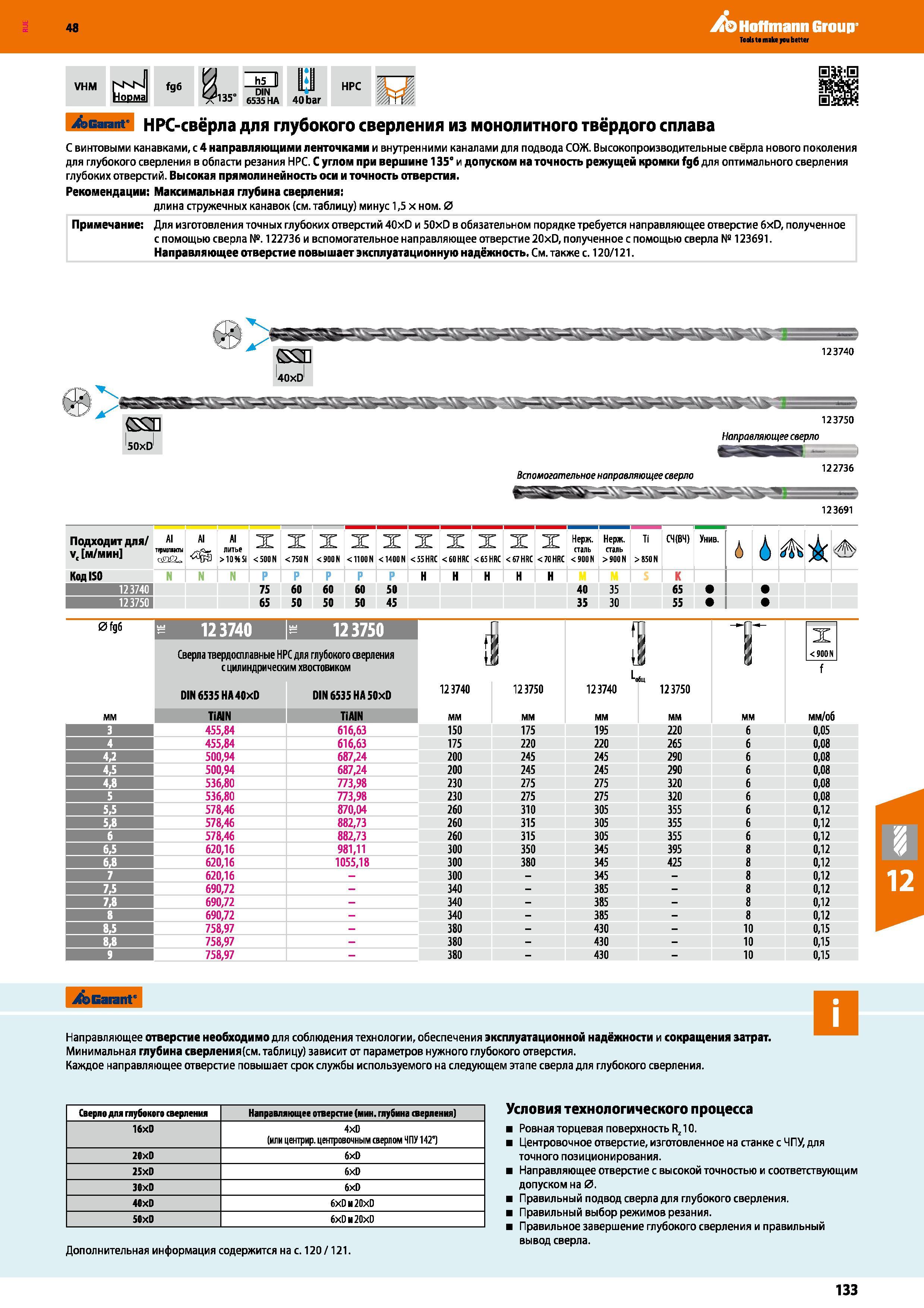

Спиральные твердосплавные HPC свёрла Garant Hoffmann для глубокого сверления из монолитного твёрдого сплава Особенности сверлильного инструмента из Германии С винтовыми канавками, с 4 направляющими ленточками и внутренними каналами для подвода СОЖ. Высокопроизводительные свёрла нового поколения для глубокого сверления в области резания НРС. С углом при вершине 135° и допуском на точность режущей кромки fg6 для оптимального сверления глубоких отверстий. Высокая прямолинейность оси и точность отверстия. Рекомендации: Максимальная глубина сверления: длина стружечных канавок (см. таблицу) минус 1,5 х ном. 0 Примечание Для изготовления точных глубоких отверстий 40xD и 50xD в обязательном порядке требуется направляющее отверстие 6xD, полученное с помощью сверла №. 122736 и вспомогательное направляющее отверстие 20xD, полученное с помощью сверла Na 123691. Направляющее отверстие повышает эксплуатационную надёжность. См. также с. 120/121. СЯ 40xD 123740 СЯ 50xD 123750 Направляющее сверло Вспомогательное направляющее сверло 122736 123691 Подходит для/ А V, м/мин AI <2 . литье CF3 > 10% Si X < 500 N X < 750 N < Э00 N < 1100 N X < 1400 N X < 55 HRC X < 60 Н RC X <65 Н RC X < 67 Н RC X < 70 HRC Нержавеющая сталь <90011 Нержавеющая сталь > 900 N Ti > 850 N СЧ(ВЧ) Унив. 4 1 к Кед ISO N \ Р "1 Р Н К 75 60 60 60 50 40 35 65 123750 65 50 50 50 45 35 30 55 0fg6 123740 12 3750 Сверла твердосплавные НРС для глубокого сверления с цилиндрическим хвостовиком DIN 6535 НА 40x0 DIN 6535 НА 50x0 123740 123750 123740 123750 мм TiAIN мм мм/об 3 455,84 616,63 150 175 195 220 6 0,05 4 455,84 616,63 175 220 220 265 6 0,08 4,2 500,94 687,24 200 245 245 290 6 0,08 4,5 500,94 687,24 200 245 245 290 6 0,08 4,8 536,80 773,98 230 275 275 320 6 0,08 5 536,80 773,98 230 275 275 320 6 0,08 5,5 578,46 870,04 260 310 305 355 6 0,12 5,8 578,46 882,73 260 315 305 355 6 0,12 6 578,46 882,73 260 315 305 355 6 0,12 6,5 620,16 981,11 300 350 345 395 8 0,12 6.8 620,16 1055,18 300 380 345 425 8 0,12 7 620,16 - 300 - 345 - 8 0,12 7,5 690,72 - 340 - 385 - 8 0,12 1 690,72 - 340 - 385 - 8 0,12 8 690,72 - 340 - 385 - 8 0,12 8,5 758,97 - 380 - 430 - 10 0,15 К 758,97 - 380 - 430 - 10 0,15 758,97 - 380 - 430 - 10 0,15 j&Earant Направляющее отверстие необходимо для соблюдения технологии, обеспечения эксплуатационной надёжности и сокращения затрат. Минимальная глубина сверления(см. таблицу) зависит от параметров нужного глубокого отверстия. Каждое направляющее отверстие повышает срок службы используемого на следующем этапе сверла для глубокого сверления. Условия технологического процесса Ровная торцевая поверхность Rz 10. Центровочное отверстие, изготовленное на станке с ЧПУ, для точного позиционирования. Направляющее отверстие с высокой точностью и соответствующим допуском на 0. Правильный подвод сверла для глубокого сверления. Правильный выбор режимов резания. Правильное завершение глубокого сверления и правильный вывод сверла. Дополнительная информация содержится на с. 120/121. Сверло для глубокого сверления Направляющее отверстие (мин. глубина сверления) 16x0 4xD (или центрир. центровочным сверлом ЧПУ 142°) 20x0 6xD 25x0 6xD 30x0 6xD 40x0 6xDh20xD 50x0 6xDh20xD 133 48 Hoffmann Group VHM NsN Норма fg6 hS 135” DIN 6535 HA HPC 40 bar Garant
