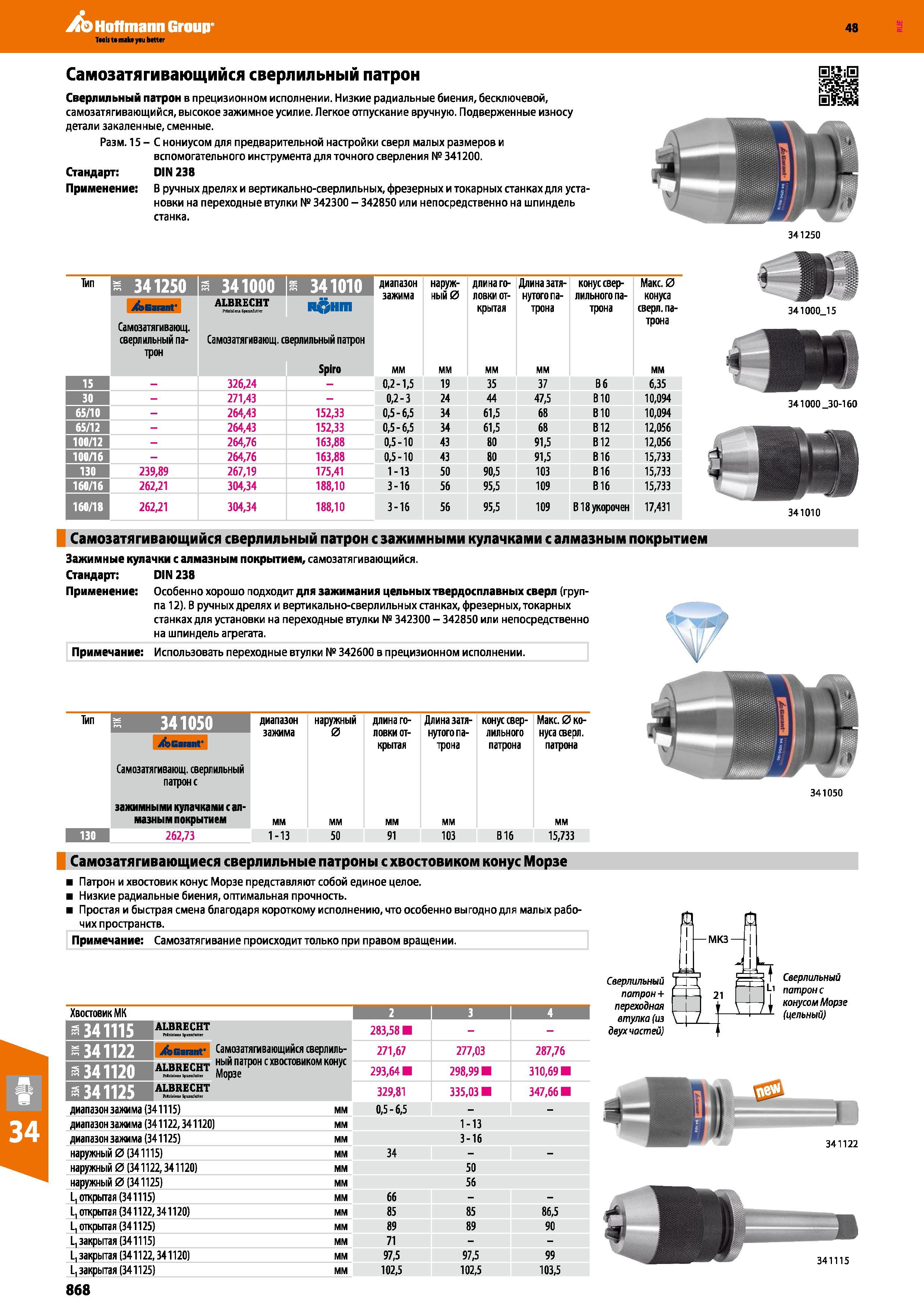

Самозатягивающийся сверлильный патрон Hoffmann Group в прецизионном исполнении Основные особенности зажимной инструментальной оснастки из Германии Низкие радиальные биения, бесключевой, самозатягивающийся, высокое зажимное усилие. Легкое отпускание вручную. Подверженные износу детали закаленные, сменные. Размер 15 - С нониусом для предварительной настройки сверл малых размеров и вспомогательного инструмента для точного сверления № 341200. Стандарт: DIN 238 Применение В ручных дрелях и вертикально-сверлильных, фрезерных и токарных станках для уста- новки на переходные втулки № 342300 - 342850 или непосредственно на шпиндель станка. 341250 Тип й 341250 з 341000 диапазон зажима наружный 0 длина головки открытая Длина затянутого патрона конус сверлильного патрона Макс. 0 конуса сверл, па- Asnnr ALBRECHT RQHm Самозатягивающ. сверлильный патрон Самозатягивающ. сверлильный патрон трона Spiro мм 15 - 326,24 - 0,2-1,5 19 35 37 Вб 6,35 30 - 271,43 - 0,2-3 24 44 47,5 В10 10,094 65/10 - 264,43 152,33 0,5-6,5 34 61,5 68 В10 10,094 65/12 - 264,43 152,33 0,5-6,5 34 61,5 68 В12 12,056 100/12 - 264,76 163,88 0,5-10 43 80 91,5 В12 12,056 100Л6 - 264,76 163,88 0,5-10 43 80 91,5 В16 15,733 130 239,89 267,19 175,41 1-13 50 90,5 103 В16 15,733 160/16 262,21 304,34 188,10 3-16 56 95,5 109 В16 15,733 160/18 262,21 304,34 188,10 3-16 56 95,5 109 В18 укорочен 17,431 Самозатягивающийся сверлильный патрон с зажимными кулачками с алмазным покрытием Зажимные кулачки с алмазным покрытием, самозатягивающийся. Стандарт: DIN 238 Применение Особенно хорошо подходит для зажимания цельных твердосплавных сверл (груп- па 12). В ручных дрелях и вертикально-сверлильных станках, фрезерных, токарных станках для установки на переходные втулки № 342300 - 342850 или непосредственно на шпиндель агрегата. Примечание Использовать переходные втулки № 342600 в прецизионном исполнении. Тип A G.nM- диапазон зажима наружный 0 длина головки открытая Длина затянутого патрона конус свер- Макс.0ко-лильного нуса сверл, патрона патрона Самозатягивающ. сверлильный патроне зажимными кулачками с алмазным покрытием мм 262,73 1-13 50 91 103 В16 15,733 Самозатягивающиеся сверлильные патроны с хвостовиком конус Морзе Патрон и хвостовик конус Морзе представляют собой единое целое. Низкие радиальные биения, оптимальная прочность. Простая и быстрая смена благодаря короткому исполнению, что особенно вы годно для малых рабочих пространств. Примечание Самозатягивание происходит только при правом вращении. Хвостовик М К 2 1 з 1 4 я 341115 ALBRECHT 283,58 -341122 jib Garant Самозатягивающийся сверлиль-ALBRECHT ныи патР°н с хвостовиком конус Морзе 271,67 277,03 287,76 я 341120 293,641 298,99 310,69 я 341125 ALBRECHT 329,81 335,03 347,66 диапазон зажима (341115) ММ 0,5-6,5 диапазон зажима (341122,341120) мм 1-13 диапазон зажима (341125) мм 3-16 наружный 0(341115) мм 34 наружный 0 (341122,341120) мм 50 наружный 0(341125) мм 56 L, открытая (341115) мм 66 L, открытая (341122,341120) мм 85 85 86,5 L, открытая (341125) мм 89 89 90 L, закрытая (341115) мм 71 L, закрытая (341122,341120) мм 97,5 97,5 99 L, закрытая (341125) мм 102,5 102,5 103,5 Сверлильный патрон + переходная втулка (из двух частей 11 Сверлильный патроне конусом Морзе (цельный) 341122 341115 868 341000 30-160 341010 341000 15 341050
