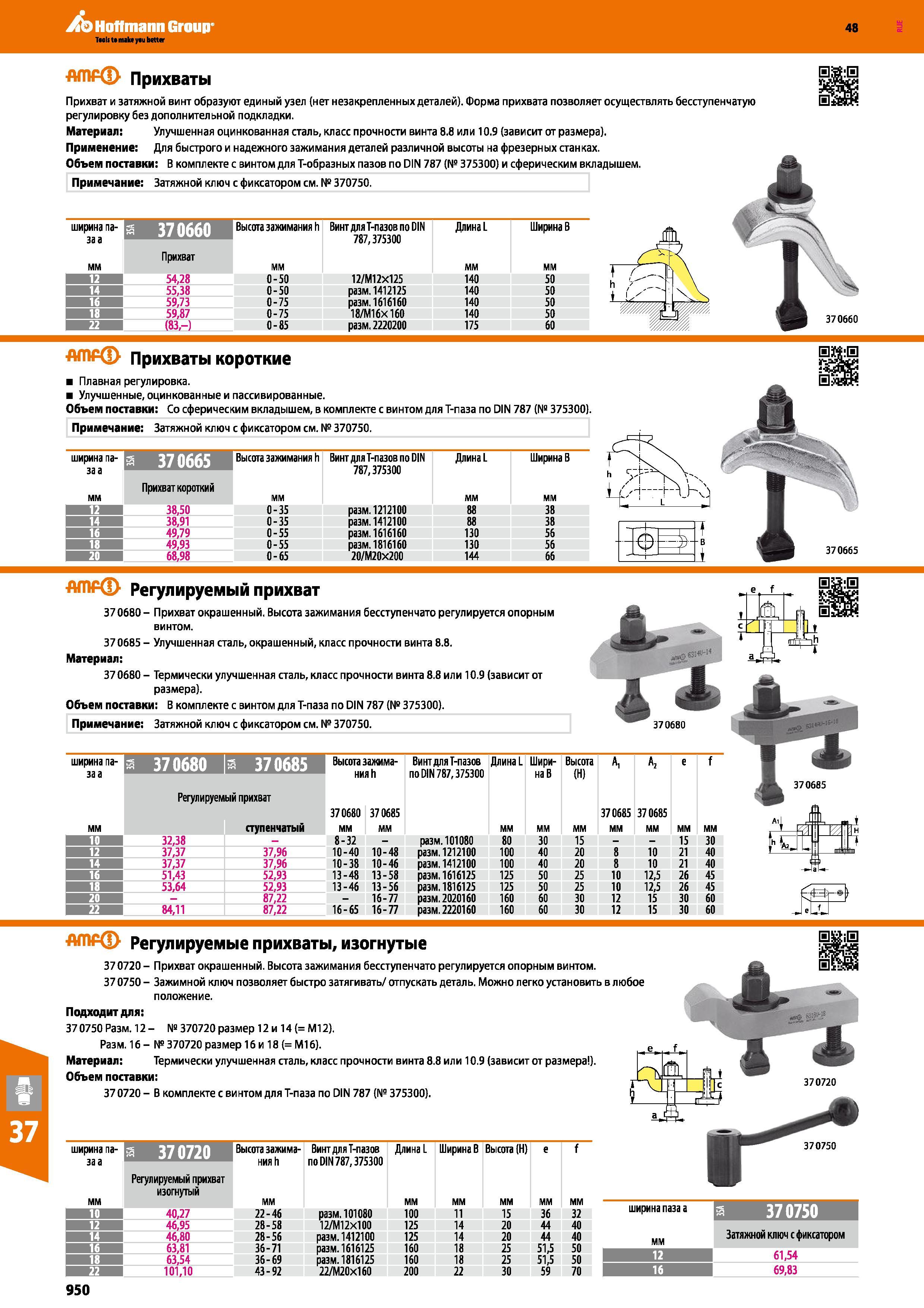

Прихват и затяжной винт AMF образуют единый узел (нет незакрепленных деталей). Форма прихвата позволяет осуществлять бесступенчатую регулировку без дополнительной подкладки. Материал: Улучшенная оцинкованная сталь, класс прочности винта 8.8 или 10.9 (зависит от размера). Применение Для быстрого и надежного зажимания деталей различной высоты на фрезерных станках. Объем поставки: В комплекте с винтом для Т-образных пазов по DIN 787 (№ 375300) и сферическим вкладышем. Примечание Затяжной ключ с фиксатором см. № 370750. ширина па- 370660 Высота зажимания h мм Винт для Т-пазов по DIN 787,375300 ДлинаL мм Ширина В мм за а мм Прихват 12 Н 54,28 0-50 12/М12x125 140 50 14 S 55,38 0-50 Размер 1412125 140 50 16 59.73 0-75 Размер 1616160 140 50 18 59.87 0-75 18/М16Х160 140 50 Д (83,-) 0-85 Размер 2220200 175 60 370660 Прихваты короткие Плавная регулировка. Улучшенные, оцинкованные и пассивированные. Объем поставки: Со сферическим вкладышем, в комплекте с винтом для Т-паза по DIN 787 (№ 375300). Примечание Затяжной ключ с фиксатором см. № 370750. ширина паза а мм N 370665 Высота зажимания h мм Винт для Т-пазов по DIN 787,375300 ДлинаL мм Ширина В мм Прихват короткий 12 38,50 0-35 разм.1212100 88 38 14 38,91 0-35 Размер 1412100 88 38 16 49,79 0-55 Размер 1616160 130 56 18 49,93 0-55 разм.1816160 130 56 20 68,98 0-65 20/М20Х200 144 66 Регулируемый прихват 37 0680 - Прихват окрашенный. Высота зажимания бесступенчато регулируется опорным винтом. 37 0685 - Улучшенная сталь, окрашенный, класс прочности винта 8.8. Материал: 370680- Термически улучшенная сталь, класс прочности винта 8.8 или 10.9 (зависит от размера). Объем поставки: В комплекте с винтом для Т-паза по DIN 787 (№ 375300). Примечание Затяжной ключ с фиксатором см. № 370750. ширина па- з 370680 з 370685 Высота зажимания h Винт для Т-пазов по DIN 787,375300 Длина L Ширина В Высота (Н) А, а2 е f за а мм Регулируемый прихват ступенчатый 370680 370685 мм 370685 мм 370685 мм 10 32,38 8-32 Размер 101080 80 30 15 15 30 12 37,37 37,96 10-40 10-48 Размер 1212100 100 40 20 8 10 21 40 14 37,37 37,96 10-38 10-46 Размер 1412100 100 40 20 8 10 21 40 16 51,43 52,93 13-48 13-58 разм.1616125 125 50 25 10 12,5 26 45 18 53,64 52,93 13-46 13-56 разм.1816125 125 50 25 10 12,5 26 45 20 - 87,22 16-77 разм.2020160 160 60 30 12 15 30 60 22 84,11 87,22 16-65 16-77 разм.2220160 160 60 30 12 15 30 60 Регулируемые прихваты, изогнутые 37 0720 - Прихват окрашенный. Высота зажимания бесступенчато регулируется опорным винтом. 37 0750 - Зажимной ключ позволяет быстро затягивать/ отпускать деталь. Можно легко установить в любое положение. Подходит для: 37 0750 Размер 12 - № 370720 размер 12 и 14 (= М12). Размер 16 - № 370720 размер 16 и 18 (= М16). Материал: Термически улучшенная сталь, класс прочности винта 8.8 или 10.9 (зависит от размера ). Объем поставки: 370720 - В комплекте с винтом для Т-паза по DIN 787 (№ 375300). ширина па- N 370720 Высота зажимания h Винт для Т-пазов по DIN 787,375300 Длина L Ширина В Высота (Н) е f за а мм Регулируемый прихват изогнутый мм 10 40,27 22-46 Размер 101080 100 11 15 36 32 12 46.95 28-58 12/М12Х100 125 14 20 44 40 14 46,80 28-56 разм.1412100 125 14 20 44 40 16 63,81 36-71 Размер 1616125 160 18 25 51,5 50 18 63.54 36-69 Размер 1816125 160 18 25 51,5 50 22 101,10 43-92 22/М20Х160 200 22 30 59 70 3 7 0750 ширина паза а мм з 37 0750 Затяжной ключ с фиксатором 12 61,54 16 69,83 950 370665 370685 ЛЬ Hoffmann Group 48 Прихваты
