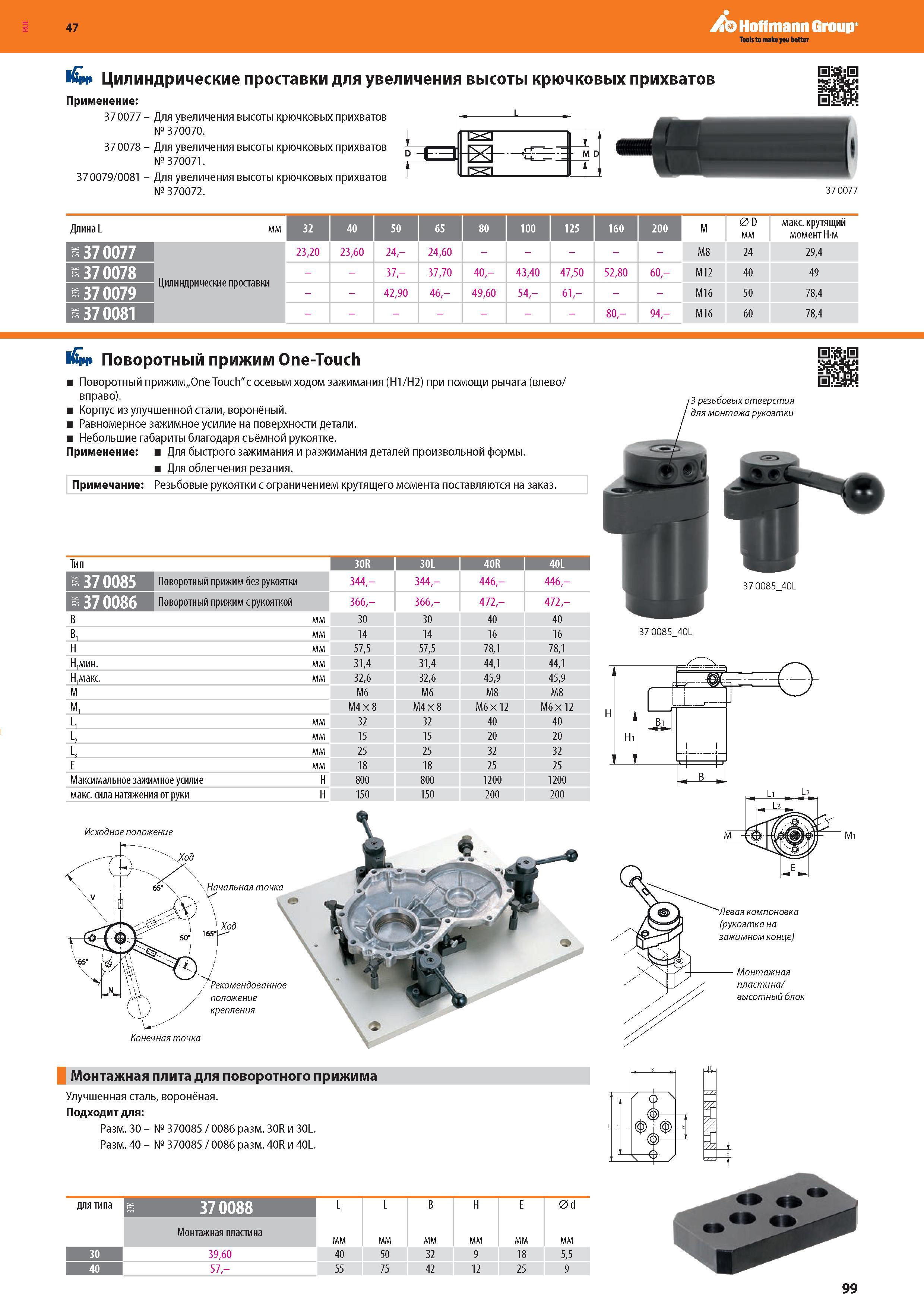

Цилиндрические проставки от Hoffmann Group для увеличения высоты крючковых прихватов Применение 37 0077 Для увеличения высоты крючковых прихватов №

Цилиндрические проставки от Hoffmann Group для увеличения высоты крючковых прихватов Применение 37 0077 Для увеличения высоты крючковых прихватов № 370070. 37 0078 - Для увеличения высоты крючковых прихватов № 370071. 37 0079/0081 - Для увеличения высоты крючковых прихватов № 370072. Длина L мм 32 40 50 65 80 100 125 160 200 М 0 D мм макс. крутящий момент Нм s 37 0077 23,20 23,60 24,- 24,60 M8 24 29,4 37 0078 Цилиндрические проставки 37,- 37,70 40,- 43,40 47,50 52,80 60,- M12 40 49 s 37 0079 42,90 46,- 49,60 54,- 61,- M16 50 78,4 s 37 0081 - 80,- 94,- M16 60 78,4 iftl Поворотный прижим One-Touch Поворотный прижим „One Touch” с осевым ходом зажимания (H1/H2) при помощи рычага (влево/ вправо). Корпус из улучшенной стали, воронёный. Равномерное зажимное усилие на поверхности детали. Небольшие габариты благодаря съёмной рукоятке. Применение: Для быстрого зажимания и разжимания деталей произвольной формы. Для облегчения резания. Примечание: Резьбовые рукоятки с ограничением крутящего момента поставляются на заказ. Исходное положение Г- Начальная точка Рекомендованное положение крепления Тип 30R 30L 40R 40L r 37 0085 Поворотный прижим без рукоятки 344,- 344,- 446,- 446,- а 37 0086 Поворотный прижим с рукояткой 366,- 366,- 472,- 472,- B мм 30 30 40 40 B, мм 14 14 16 16 H мм 57,5 57,5 78,1 78,1 Н,мин. мм 31,4 31,4 44,1 44,1 Н.макс. мм 32,6 32,6 45,9 45,9 М M6 M6 M8 M8 M, M4 X 8 M4 X 8 M6 X 12 M6 X 12 L, мм 32 32 40 40 l2 мм 15 15 20 20 L3 мм 25 25 32 32 E мм 18 18 25 25 Максимальное зажимное усилие Н 800 800 1200 1200 макс. сила натяжения от руки Н 150 150 200 200 37 0085 40L Конечная точка \ ; Mi Монтажная плита для поворотного прижима Улучшенная сталь, воронёная. Подходит для: Разм. 30 - № 370085 / 0086 разм. 30R и 30L. Разм. 40 - № 370085 / 0086 разм. 40R и 40L. для типа s 37 0088 L. L B Н E 0 d Монтажная пластина мм 30 39,60 40 50 32 9 18 5,5 40 57,- 55 75 42 12 25 9 99
