798 Каталог HOFFMANN GROUP 2016 Ручной и контрольно-измерительный инструмент Ver 47 Стр.798

Каталог HOFFMANN GROUP 2016 Hand und messwerkzeuge Ver 47 Стр. 798 0798 Lab2u

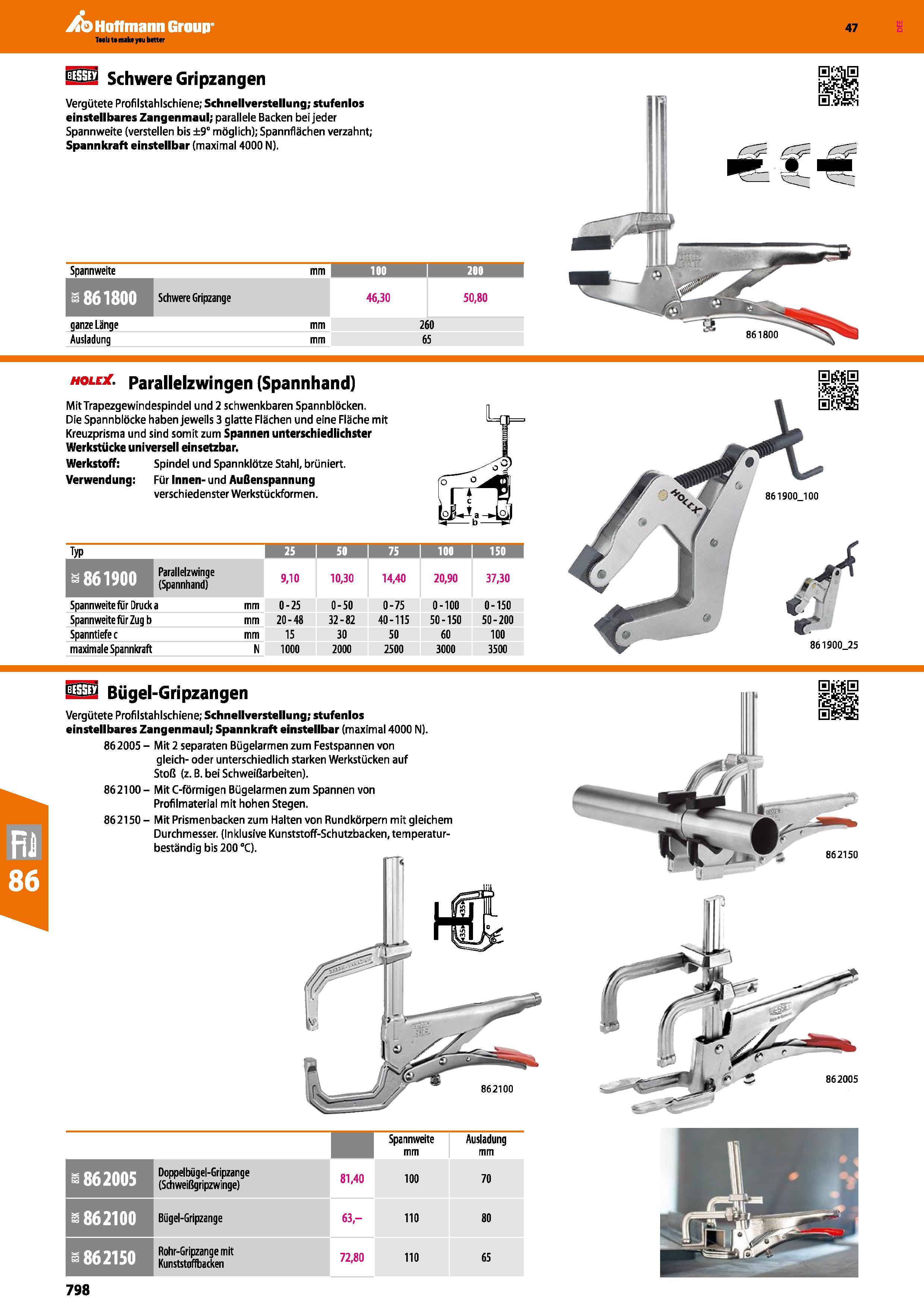

ÜI2 Schwere Gripzangen Vergütete Profilstahlschiene; Schnellverstellung; stufenlos einstellbares Zangenmaul; parallele Backen bei jeder Spannweite (verstellen bis ±9° möglich); Spannflächen verzahnt; Spannkraft einstellbar (maximal 4000 N). Spannweite HSÜ ioo 1 200 I l filF lIlB Schwere Gripzange 46,30 50,80 ganze Länge mm 260 Ausladung mm 65 hole Parallelzwingen (Spannhand) Mit Trapezgewindespindel und 2 schwenkbaren Spannblöcken. Die Spannblöcke haben jeweils 3 glatte Flächen und eine Fläche mit Kreuzprisma und sind somit zum Spannen unterschiedlichster Werkstücke universell einsetzbar. Werkstoff Spindel und Spannklötze Stahl, brüniert. Verwendung Für Innen- und AuBenspannung verschiedenster Werkstückformen. Typ 1 25 i 50 1 75 i 10 150 I Parallelzwinge (Spannhand) 9,10 10,30 14,40 20,90 37,30 Spannweite für Druck a mm 0-25 0-50 0-75 0-100 0-150 Spannweite für Zug b mm 20-48 32-82 40-115 50-150 50-200 Spanntiefe c mm 15 30 50 60 100 maximale Spannkraft N 1000 2000 2500 3000 3500 Bügel-Gripzangen Vergütete Profilstahlschiene; Schnellverstellung; stufenlos einstellbares Zangenmaul; Spannkraft einstellbar (maximal 4000 N). 862005 - Mit 2 separaten Bügelarmen zum Festspannen von gleich- oder unterschiedlich starken Werkstücken auf Stoß (z. B. bei Schweißarbeiten). 86 2100 - Mit C-förmigen Bügelarmen zum Spannen von Profilmaterial mit hohen Stegen. 862150 - Mit Prismenbacken zum Halten von Rundkörpern mit gleichem Durchmesser. (Inklusive Kunststoff-Schutzbacken, temperaturbeständig bis 200 °C). R 862005 Spannweite mm Ausladung mm 53 862005 Doppel bügel-Gripzarge (Sdiweißgripzwinge) 81,40 100 70 53 862100 Bügel-Gripzange 63,- 110 80 53 862150 Rohr-Gripzange mit Kunststoffbacken 72,80 110 65 798
