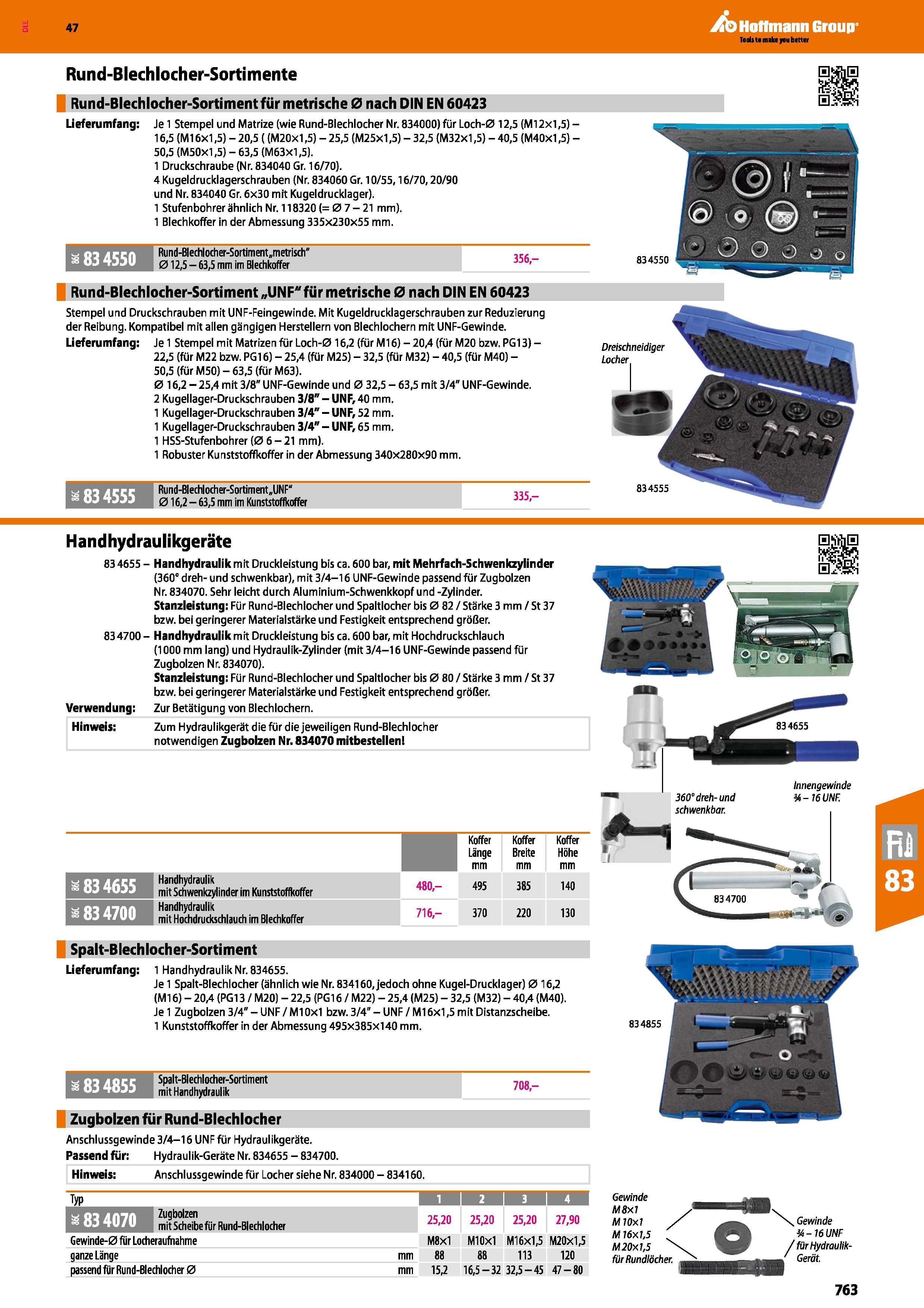

Rund-Blechlocher-Sortimente Rund-Blechlocher-Sortimentfür metrische 0 nach DIN EN 60423 Lieferumfang Je 1 Stempel und Matrize (wie Rund-Blechlocher Nr. 834000) für Loch-0 12,5 (Ml 2x1,5)- 16.5 (M 16x1,5) - 20,5 ((M20x1,5) - 25,5 (M25x1,5) - 32,5 (M32x1,5) - 40,5 (M40x1,5) - 50.5 (M50X1,5) - 63,5 (M63X1,5). 1 Druckschraube (Nr. 834040 Gr. 16/70). 4 Kugeldrucklagerschrauben (Nr. 834060 Gr. 10/55,16/70,20/90 und Nr. 834040 Gr. 6x30 mit Kugeldrucklager). 1 Stufenbohrer ähnlich Nr. 118320 (= 0 7 - 21 mm). 1 Blechkoffer in der Abmessung 335x230x55 mm. i 83 4550 Rund-Blechlocher-Sortiment„metrisch" 012,5 - 63,5 mm im Blechkoffer 356,- Rund-Blechlocher-Sortiment „UNF" für metrische 0 nach DIN EN 60423 Stempel und Druckschrauben mit UNF-Feingewinde. Mit Kugeldrucklagerschrauben zur Reduzierung der Reibung. Kompatibel mit allen gängigen Herstellern von Blechlochern mit UNF-Gewinde. Lieferumfang Je 1 Stempel mit Matrizen für Loch-016,2 (für M16) - 20/4 (für M20 bzw. PG13) - 22.5 (für M22 bzw. PG16) - 25,4 (für M25) - 32,5 (für M32) - 40,5 (für M40) - 50.5 (für M50) - 63,5 (für M63). 0 16,2-25,4 mit 3/8" UNF-Gewinde und 0 32,5-63,5 mit 3/4" UNF-Gewinde. 2 Kugellager-Druckschrauben 3/8" - UNF, 40 mm. 1 Kugellager-Druckschrauben 3/4" - UNF, 52 mm. 1 Kugellager-Druckschrauben 3/4" - UNF, 65 mm. 1 HSS-Stufenbohrer (0 6-21 mm). 1 Robuster Kunststoffkoffer in der Abmessung 340x280x90 mm. i 83 4555 Rund-Blechlocher-Sortiment„UNF“ 016,2 - 63,5 mm im Kunststoflkoffer 335,- 834550 Dreischneidiger Locher 834555 Handhydraulikgeräte 83 4655 - Handhydraulik mit Druckleistung bis ca. 600 bar, mit Mehrfach-Schwenkzylinder (360° dreh- und schwenkbar), mit 3/4-16 UNF-Gewinde passend für Zugbolzen Nr. 834070. Sehr leicht durch Aluminium-Schwenkkopf und -Zylinder. Stanzleistung Für Rund-Blechlocher und Spaltlocher bis 0 82 / Stärke 3 mm / St 37 bzw. bei geringerer Materialstärke und Festigkeit entsprechend größer. 834700- Handhydraulik mit Druckleistung bis ca. 600 bar, mit Hochdruckschlauch (1000 mm lang) und Hydraulik-Zylinder (mit 3/4-16 UNF-Gewinde passend für Zugbolzen Nr. 834070). Stanzleistung Für Rund-Blechlocher und Spaltlocher bis 0 80 / Stärke 3 mm / St 37 bzw. bei geringerer Materialstärke und Festigkeit entsprechend größer. Verwendung Zur Betätigung von Blechlochern. Hinweis Zum Hydraulikgerät die für die jeweiligen Rund-Blechlocher notwendigen Zugbolzen Nr. 834070 mitbestellen 834655 834655 83 4700 Handhydraulik mit Schwenkzylinder im Kunststoffkoffer Handhydraulik mit Hochdruckschlauch im Blechkoffer 480,- 716,- Koffer Koffer Koffer Länge Breite Höhe mm mm mm 495 385 140 370 220 130 Spalt-B lech locher-Sorti ment Lieferumfang 1 Handhydraulik Nr. 834655. Je 1 Spalt-Blechlocher (ähnlich wie Nr. 834160, jedoch ohne Kugel-Drucklager) 016,2 (MI 6) - 20A (PG13 / M20) - 22,5 (PG16 / M22) - 25,4 (M25) - 32,5 (M32) - 40/4 (M40). Je 1 Zugbolzen 3/4"- UNF/M10x1 bzw. 3/4"- UNF / M16x1,5 mit Distanzscheibe. 1 Kunststoffkoffer in der Abmessung 495x385x140 mm. s 83 4855 Spa I t-BI ech I ocher-Sorti ment mit Handhydraulik 708,- Zugbolzen für Rund-Blechlocher Anschlussgewinde 3/4-16 UNF für Hydraulikgeräte. Passend für Hydraulik-Geräte Nr. 834655 - 834700. Hinweis Anschlussgewinde für Locher siehe Nr. 834000 - 834160. Typ 1 1 2 1 3 I 4 Zugbolzen mit Scheibe für Rund-Blechlocher 25,20 25,20 25,20 27,90 Gewinde-0 für Locheraufnahme M8x1 M10x1 M16x1,5 M20x1,5 ganze Länge mm 88 88 113 120 passend für Rund-Blechlocher 0 mm 15,2 16,5 - 32 32,5 - 45 47-80 \ Gewinde ,-16 UNF / für Hydraulik-Gerät. Innengewinde 360° dreh- und 44 - 16 UNF. schwenkbar. 763
