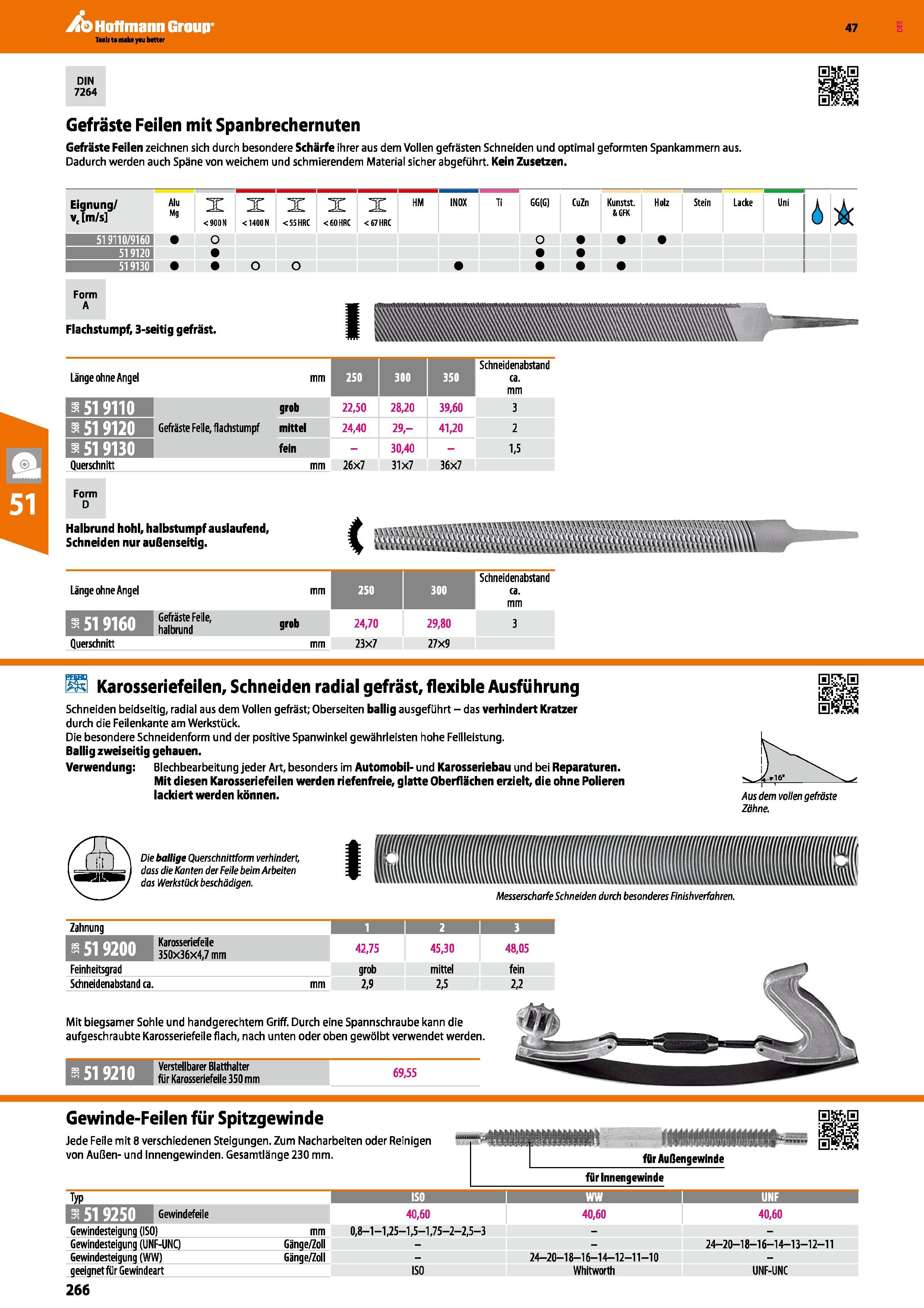

266 Каталог HOFFMANN GROUP 2016 Ручной и контрольно-измерительный инструмент Ver 47 Стр.266

Каталог HOFFMANN GROUP 2016 Hand und messwerkzeuge Ver 47 Стр. 266 0266 Lab2u

DIN 7264 StoS üü Gefräste Feilen mit Spanbrechernuten Gefräste Feilen zeichnen sich durch besondere Schärfe ihrer aus dem Vollen gefrästen Schneiden und optimal geformten Spankammern aus. Dadurch werden auch Späne von weichem und schmierendem Material sicher abgeführt. Kein Zusetzen. Eignung/ v, m/s Alu Mg X <900N X <1400 N X <55 HRC X <60 HRC X <67 HRC HM INOX Ti GG(G) CuZn Kunstst. 6GFK Holz Stein Lacke Uni i 519110/9160 519120 519130 Form A Flachstumpf, 3-seitig gefräst. Länge ohne Angel mm 250 300 350 Schneidenabstand ca. mm 519110 grob 22,50 28,20 39,60 3 519120 Gefräste Feile, flachstumpf mittel 24,40 29- 41,20 2 519130 fein - 30,40 - 1,5 Querschnitt mm 26x7 31x7 36x7 Form D Halbrund hohl, halbstumpf auslaufend, Schneiden nur auBenseitig. Länge ohne Angel mm 250 300 Schneidenabstand ca. mm 519160 Gefräste Feile, halbrund grob 24,70 29,80 3 Querschnitt mm 23X7 27x9 Hl Karosseriefeilen, Schneiden radial gefräst, flexible Ausführung Schneiden beidseitig, radial aus dem Vollen gefräst; Oberseiten ballig ausgeführt - das verhindert Kratzer durch die Feilenkante am Werkstück. Die besondere Schneidenform und der positive Spanwinkel gewährleisten hohe Feilleistung. Ballig zweiseitig gehauen. Verwendung; Blechbearbeitung jeder Art, besonders im Automobil- und Karosseriebau und bei Reparaturen. Mit diesen Karosseriefeilen werden riefenfreie, glatte Oberflächen erzielt, die ohne Polieren lackiert werden können. Aus dem vollen gefräste Zähne. Die ballige Querschnittform verhindert, dass die Kanten der Feile beim Arbeiten das Werkstück beschädigen. MesserscharfeSchneiden durch besonderes Finishverfahren. Zahnung 1 1 2 1 3 i 519200 Karosseriefeile 350x36x4,7 mm 42,75 45,30 48,05 Schneidenabstand ca. 2,9 2,5 Mit biegsamer Sohle und handgerechtem Griff. Durch eine Spannschraube kann die aufgeschraubte Karosseriefeile flach, nach unten oder oben gewölbt verwendet werden. I 519210 Verstellbarer Blatthalter für Karosseriefeile 350 mm 69,55 Gewinde-Feilen für Spitzgewinde Jede Feile mit 8 verschiedenen Steigungen. Zum Nacharbeiten oder Reinigen von Außen- und Innengewinden. Gesamtlänge 230 mm. für Außengewinde im Typ 1 ISO I WW I UNF 1 Gewindefeile 40,60 40,60 40,60 Gewindesteigung (ISO) mm 0,8-1 -1,25-1,5-1,75-2-2,5-3 Gewindesteigung (UNF-UNC) Gänge/Zoll 24-20-18-16-14-13-12-11 Gewindesteigung (WW) Gänge/Zoll - 24-20-18-16-14-12-11-10 - geeignet für Gewindeart ISO Whitworth UNF-UNC 266
