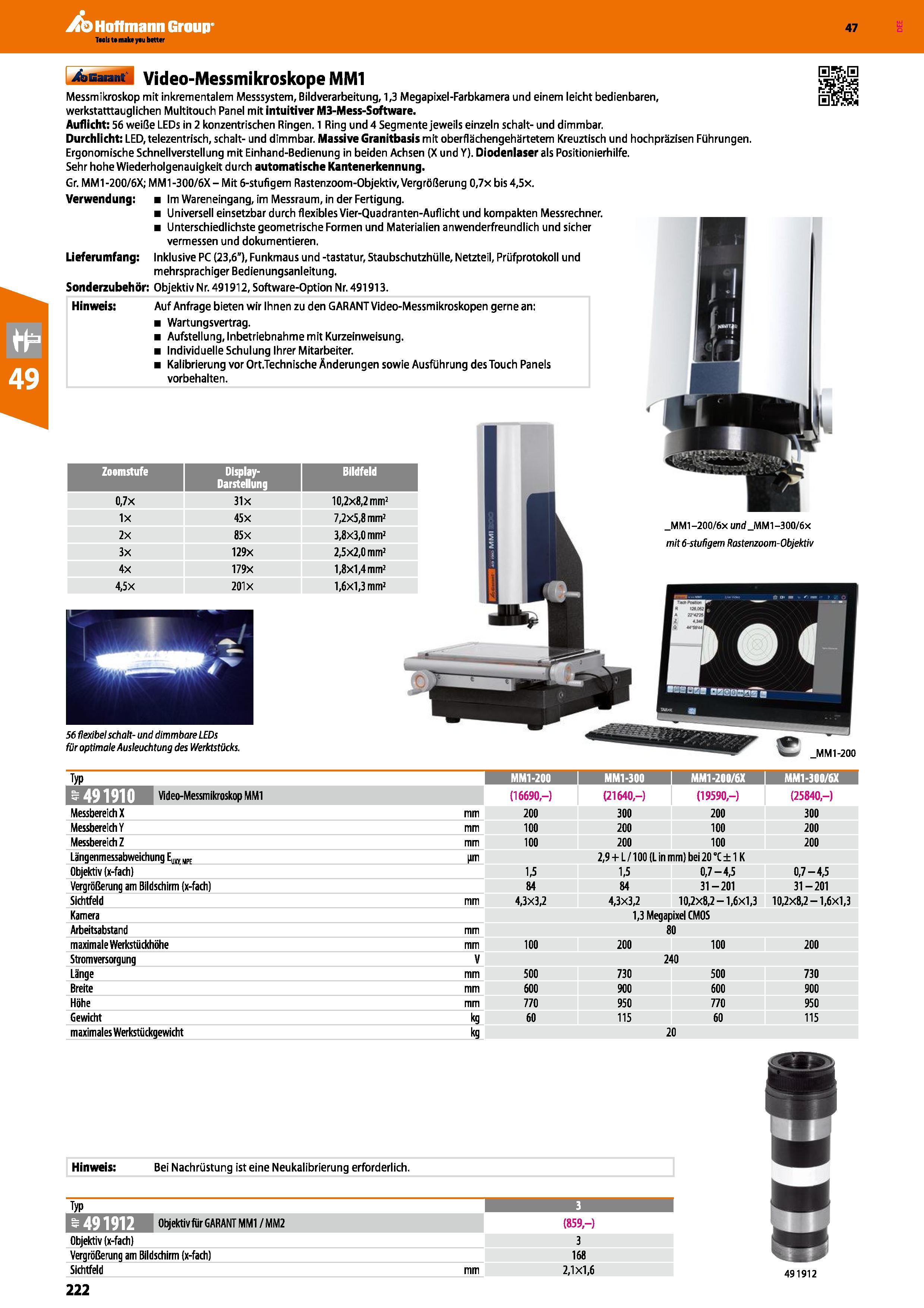

Hoffmann Group Typ MM1-200 MM1-300 i MM1-200/6X MM1-300/6X rUjLjTn Video-MessmikroskopMM1 (16690,-) (21640,-) (19590,-) (25840,-) Messbereich X mm 200 300 200 300 Messbereich Y mm 100 200 100 200 Messbereich Z mm 100 200 100 200 Längenmessabweichung Euiy m im 2,9 + L/100 (L in mm) bei 20 °C ± 1K Objektiv (x-fach) 1,5 1,5 0,7-4,5 0,7-4,5 Vergrößerung am Bildschirm (x-fach) 84 84 31-201 31-201 Sichtfeld mm 4,3x3,2 4,3x3,2 10,2x8,2-1,6x1,3 10,2x8,2-1,6x1,3 Kamera 1,3 Megapixel CMOS Arbeitsabstand mm 80 maximale Werkstückhöhe mm 100 200 100 200 Stromversorgung V 240 Länge mm 500 730 500 730 Breite mm 600 900 600 900 Höhe mm 770 950 770 950 Gewicht kg 60 115 60 115 maximales Werkstückgewicht kg 20 Hinweis Bei Nachrüstung ist eine Neukalibrierung erforderlich. Typ 3 I I-491912 Objektiv für GARANT MM1 /MM2 (859,-) Objektiv (x-fach) 3 Vergrößerung am Bildschirm (x-fach) 168 Sichtfeld mm 2,1 xl,6 491912 222 4ana M Video-Messmikroskope MM1 Messmikroskop mit inkrementalem Messsystem, Bildverarbeitung, 1,3 Megapixel-Farbkamera und einem leicht bedienbaren, werkstatttauglichen Multitouch Panel mit intuitiver M3-Mess-Software. Auflicht 56 weiße LEDs in 2 konzentrischen Ringen. 1 Ring und 4 Segmente jeweils einzeln schalt- und dimmbar. Durchlicht LED, telezentrisch, schalt- und dimmbar. Massive Granitbasis mit oberflächengehärtetem Kreuztisch und hochpräzisen Führungen. Ergonomische Schnellverstellung mit Einhand-Bedienung in beiden Achsen (X und Y). Diodenlaser als Positionierhilfe. Sehr hohe Wiederholgenauigkeit durch automatische Kantenerkennung. Gr. MM1-200/6X; MM1-300/6X-Mit 6-stufigem Rastenzoom-Objektiv, Vergrößerung 0,7x bis4,5x. Verwendung Lieferumfang Sonderzubehör Hinweis Im Wareneingang, im Messraum, in der Fertigung. Universell einsetzbar durch flexibles Vier-Quadranten-Auflicht und kompakten Messrechner. Unterschiedlichste geometrische Formen und Materialien anwenderfreundlich und sicher vermessen und dokumentieren. Inklusive PC (23,6"), Funkmaus und -tastatur, Staubschutzhülle, Netzteil, Prüfprotokoll und mehrsprachiger Bedienungsanleitung. Objektiv Nr. 491912, Software-Option Nr. 491913. Auf Anfrage bieten wir Ihnen zu den GARANT Video-Messmikroskopen gerne an Wartungsvertrag. Aufstellung, Inbetriebnahme mit Kurzeinweisung. Individuelle Schulung Ihrer Mitarbeiter. Kalibrierung vor Ort.Technische Änderungen sowie Ausführung des Touch Panels Vorbehalten. Zoomstufe Display- Darstellung Bildfeld 0,7x 31x 10,2x8,2 mm2 1x 45x 7,2x5,8 mm2 2x 85x 3,8x3,0 mm2 3x 129x 2,5x2,0 mm2 4x 179x 1,8x1,4 mm2 4,5x 201 x 1,6x1,3 mm2 _MM1-200/6x und _MM1-300/6x mit 6-stufigem Rastenzoom-Objektiv 56 flexibel schalt- und dimmbareLEDs für optimale Ausleuchtung des Werktstücks.
