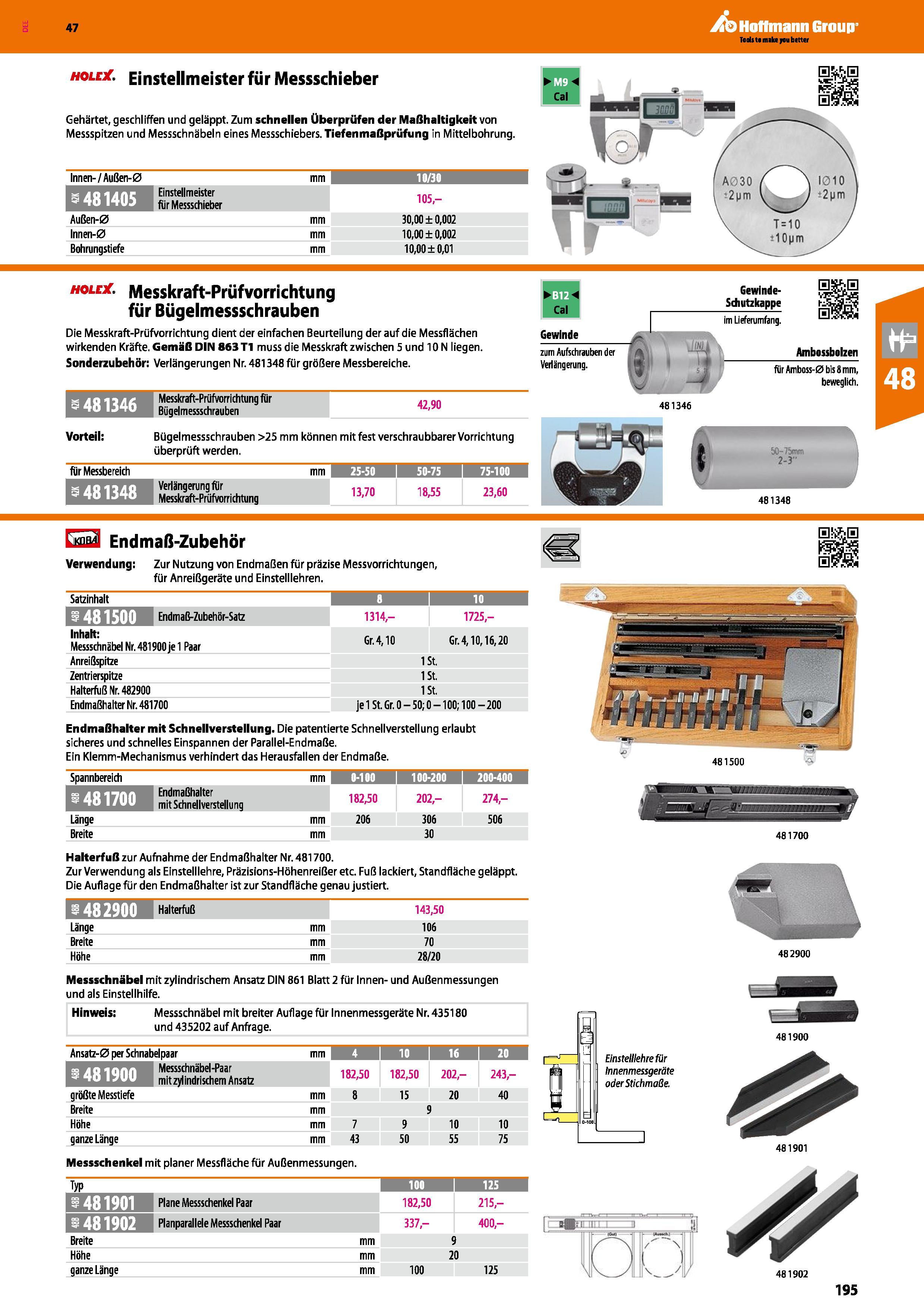

195 Каталог HOFFMANN GROUP 2016 Ручной и контрольно-измерительный инструмент Ver 47 Стр.195

Каталог HOFFMANN GROUP 2016 Hand und messwerkzeuge Ver 47 Стр. 195 0195 Lab2u

hole Einsteilmeister für Messschieber Gehärtet, geschliffen und geläppt. Zum schnellen Überprüfen der Maßhaltigkeit von Messspitzen und Messschnäbeln eines Messschiebers. Tiefenmaßprüfung in Mittelbohrung. holex. Messkraft-Prüfvorrichtung für Bügelmessschrauben Die Messkraft-Prüfvorrichtung dient der einfachen Beurteilung der auf die Messflächen EÜ51 Endmaß-Zubehör Verwendung Zur Nutzung von Endmaßen für präzise Messvorrichtungen, für Anreißgeräte und Einsteillehren. Zentrierspitze Halterfuß Nr. 482900 Endmaßhalter Nr. 481700 1 St. 1 St. 1 St. je 1 St. Gr. 0-50; 0-100; 100 - 200 Endmaßhalter mit Schnellverstellung. Die patentierte Schnellverstellung erlaubt sicheres und schnelles Einspannen der Parallel-Endmaße. Ein Klemm-Mechanismus verhindert das Herausfallen der Endmaße. Halterfuß zur Aufnahme der Endmaßhalter Nr. 481700. Zur Verwendung als Einsteillehre, Präzisions-Höhenreißer etc. Fuß lackiert, Standfläche geläppt. Die Auflage für den Endmaßhalter ist zur Standfläche genau justiert. 482900 Halterfuß Länge Breite Höhe mm mm mm 143,50 106 70 28/20 Messschnäbel mit zylindrischem Ansatz DIN 861 Blatt 2 für Innen- und Außenmessungen und als Einsteilhilfe. Hinweis Messschnäbel mit breiter Auflage für Innenmessgeräte Nr. 435180 und 435202 auf Anfrage. Messschenkel mit planer Messfläche für Außenmessungen. Innen- /Außen-0 mm 10/31 Einsteilmeister für Messschieber 105,- Außen-0 mm 30,00 ±0,002 lnnen-0 mm 10,00 ±0,002 Bohrungstiefe mm 10,00 ±0,01 1 \ mm Cal Gewinde wirkenden Kräfte. Gemäß DIN 863 TI muss die Messkraft zwischen 5 und 10 N liegen. Sonderzubehör Verlängerungen Nr. 481348 für größere Messbereiche. 481346 Messkraft-Prüfvorrichtung Tür Bügelmessschrauben 42,90 Vorteil Bügelmessschrauben >25 mm können mit fest verschraubbarer Vorrichtung überprüft werden. für Messbereich mm 25-50 I 50-75 I 75-100 481348 Verlängerung für Messkraft-Prüfvorrichtung 13,70 18,55 23,60 zun Aufschrauben der Verlängerung. Ml T ♦ Gewinde- ÜISfeH Sdiutzkappe im Lieferumfang. 'li Ambossbolzen für Amboss-0bis8mm, beweglich. 481346 481348 Satzinhalt > I 10 1 i481500 Endmaß-Zubehör-Satz 1314- 1725- Inhalt Messschnäbel Nr. 481900 je 1 Paar Gr.4,10 Gr. 4,10,16,20 Spannbereich mm 0-100 I 100-200 I 200-400 S BTTHiPB Endmaßhalter mit Schnellverstellung 182,50 202,- 274,- Länge mm 206 306 506 Breite mm 30 481700 Ansatz-0 per Schnabelpaar mm 4 I 10 1 16 i 20 Messschnäbel-Paar mit zylindrischem Ansatz 182,50 182,50 202,- 243,- größte Messtiefe mm 8 15 20 40 Breite mm 9 Höhe mm 7 9 10 10 ganze Länge mm 43 50 55 75 481901 Typ 1 100 125 I 48190 Plane Messschenkel Paar 182,50 215,- mim Planparallele Messschenkel Paar 337,- 400,- Breite mm 9 Höhe mm 20 ganze Länge mm 100 125 481902 195
