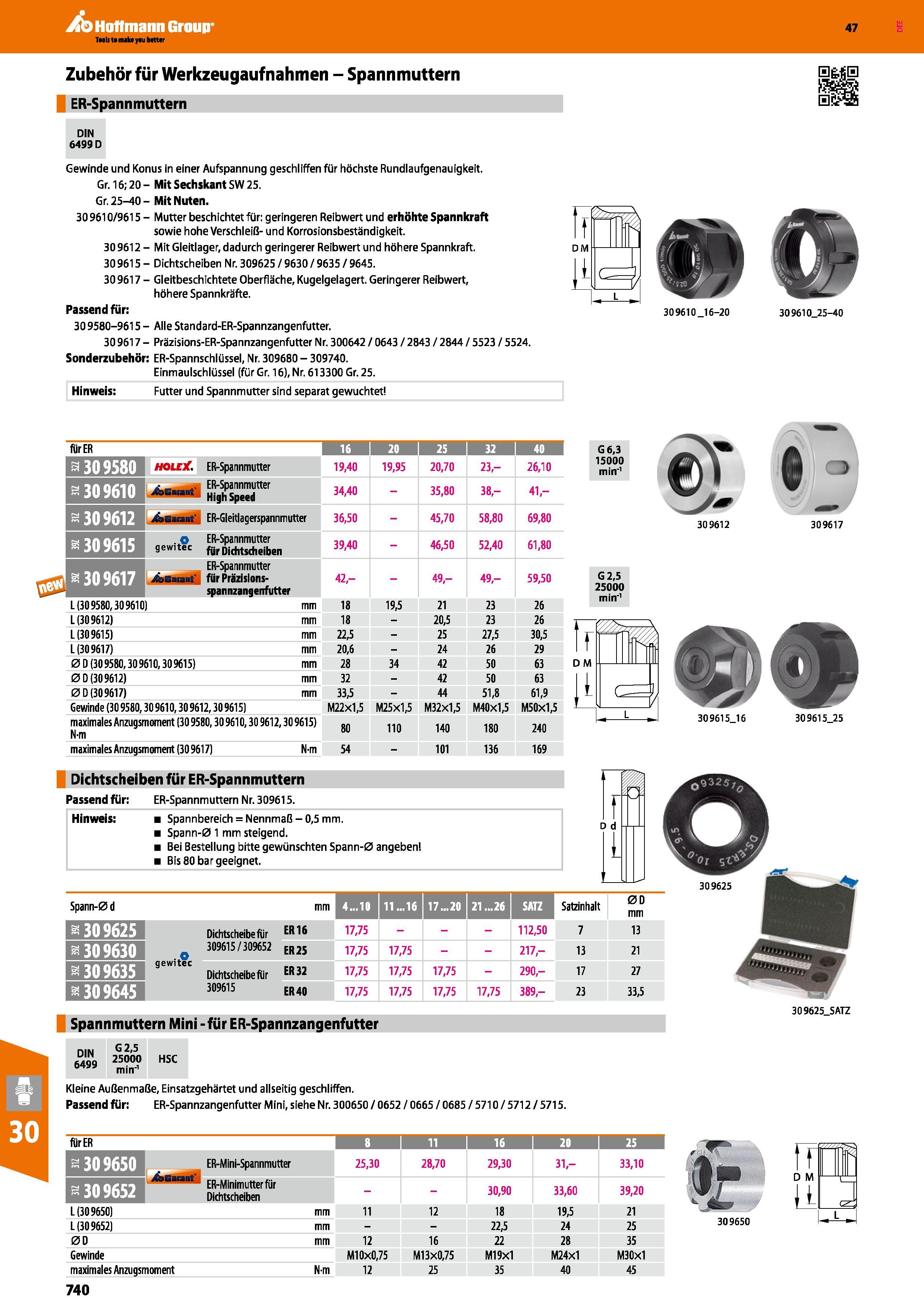

Zubehör für Werkzeugaufnahmen Spannmuttern ER-Spannmuttern DIN 6499 D Gewinde und Konus in einer Aufspannung geschliffen für höchste Rundlaufgena

Zubehör für Werkzeugaufnahmen Spannmuttern ER-Spannmuttern DIN 6499 D Gewinde und Konus in einer Aufspannung geschliffen für höchste Rundlaufgenauigkeit. Gr. 16; 20 Mit Sechskant SW 25. Gr. 25-40 Mit Nuten. 30 9610/9615 Mutter beschichtet für geringeren Reibwert und erhöhte Spannkraft sowie hohe Verschleiß- und Korrosionsbeständigkeit. 309612 Mit Gleitlager, dadurch geringerer Reibwert und höhere Spannkraft. 30 9615 Dichtscheiben Nr. 309625 / 9630 / 9635 / 9645. 30 9617 Gleitbeschichtete Oberfläche, Kugelgelagert. Geringerer Reibwert, höhere Spannkräfte. Passend für 309580-9615- AlleStandard-ER-Spannzangenfutter. 30 9617 Präzisions-ER-Spannzangenfutter Nr. 300642 / 0643 / 2843 / 2844 / 5523 / 5524. Sonderzubehör ER-Spannschlüssel, Nr. 309680 309740. Einmaulschlüssel (für Gr. 16), Nr. 613300 Gr. 25. Hinweis Futter und Spannmutter sind separat gewuchtet DM 309610_16-20 309610_25-40 3 für ER 16 I 20 I 25 I 32 I 40 s 30 9580 hole ER-Spannmutter 19,40 19,95 20,70 23,- 26,10 -309610 -r_ ER-Spannmutter XbGaiant HighSp< < d 34,40 35,80 38,- 41,- a 30 9612 j&Gannt' ER-Gleitlagerspannmutter 36,50 45,70 58,80 69,80 -309615 O ER-Spannmutter gewitec für Dichtscheiben 39,40 46,50 52,40 61,80 ER-Spannmutter 4ilia für Präzisionsspannzangenfutter 42,- 49- 49- 59,50 K309580,309610) mm 18 19,5 21 23 26 L (309612) mm 18 20,5 23 26 L (309615) mm 22,5 25 27,5 30,5 L (30 9617) mm 20,6 24 26 29 00(309580,309610,309615) mm 28 34 42 50 63 0D (309612) mm 32 42 50 63 0D (30 9617) mm 33,5 44 51,8 61,9 Gewinde (30 9580,30 9610,30 9612,30 9615) M22x1,5 M25x1,5 M32x1,5 M40x1,5 M50x1,5 maximales Anzugsmoment (30 9580,30 9610,30 9612,30 9615) N-m 80 110 140 180 240 maximales Anzugsmoment (30 9617) N m 54 101 136 169 Dichtscheiben für ER-Spannmuttern Passend für ER-Spannmuttern Nr. 309615. Hinweis Spannbereich = Nennmaß 0,5 mm. Spann-0 1 mm steigend. Bei Bestellung bitte gewünschten Spann-0 angeben Bis 80 bar geeignet. G6,3 15000 min'1 G 2,5 25000 min'1 D d -iM- lF Spannmuttern Mini für ER-Spannzangenfutter DIN 6499 G 2,5 25000 min'1 HSC Kleine Außenmaße, Einsatzgehärtet und allseitig geschliffen. Passend für ER-Spannzangenfutter Mini, siehe Nr. 300650 / 0652 / 0665 / 0685 / 5710 / 5712 / 5715. 3 309612 309617 309615_16 30 9615_25 Spann-0 d mm 4...10 11...16 17.„20 21 26 SATZ Satzinhalt 0D mm S 30 9625 Dichtscheibe für ER 16 17,75 112,50 7 13 & 30 9630 309615/309652 tO ER 25 17,75 17,75 217,- 13 21 a 30 9635 gewitec Dichtscheibe für ER 32 17,75 17,75 17,75 290,- 17 27 a 309645 309615 ER 40 17,75 17,75 17,75 17,75 389,- 23 33,5 309625_SATZ für ER 8 11 i 16 i 20 I 25 s 30 9650 ER-Mini-Spannmutter 25,30 28,70 29,30 31- 33,10 JL a 30 9652 ER-Minimutter für Dichtscheiben 30,90 33,60 39,20 L (30 9650) mm 11 12 18 19,5 21 L (30 9652) mm 22,5 24 25 0D mm 12 16 22 28 35 Gewinde M10x0,75 M13x0,75 M19x1 M24x1 M30x1 maximales Anzugsmoment N-m 12 25 35 40 45 ,yr 309650 tr nfl D M u
