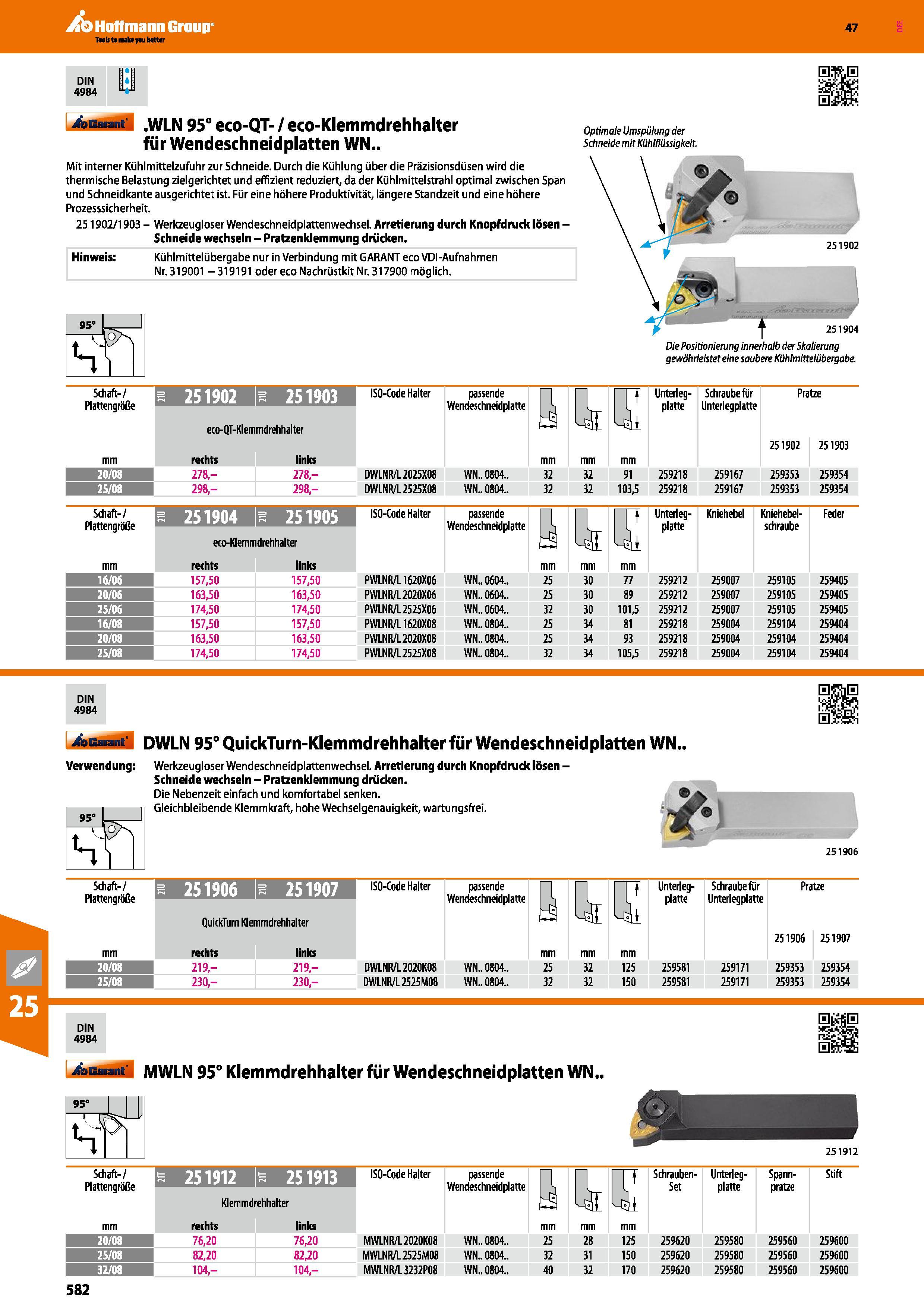

WLN 95° eco-QT- / eco-Klemmdrehhalter für Wendeschneidplatten WN Mit interner Kühlmittelzufuhr zur Schneide Durch die Kühlung über die Präzisions

WLN 95° eco-QT- / eco-Klemmdrehhalter für Wendeschneidplatten WN.. Mit interner Kühlmittelzufuhr zur Schneide. Durch die Kühlung über die Präzisionsdüsen wird die thermische Belastung zielgerichtet und effizient reduziert, da der Kühlmittelstrahl optimal zwischen Span und Schneidkante ausgerichtet ist. Für eine höhere Produktivität, längere Standzeit und eine höhere Prozesssicherheit. 251902/1903 Werkzeugloser Wendeschneidplattenwechsel. Arretierung durch Knopfdruck lösen -Schneide wechseln Pratzenklemmung drücken. Hinweis Kühlmittelübergabe nur in Verbindung mit GARANT ecoVDI-Aufnahmen Nr.319001 -319191 oder eco Nachrüstkit Nr.317900 möglich. Schaft-/ Plattengröße 251902 251903 ISO-Code Halter passende Wendeschneidplatte Unterleg- Schraubefür platte Unterlegplatte Pratze mm CLU-UI" rcchts 'IMCIIIIIIUlClIllfll ICI links mm 251902 25 1 903 20/08 278,- 278,- DWLNR/L 2025X08 WN.. 0804.. 32 32 91 259218 259167 259353 259354 25/08 298,- 298,- DWLNR/L 2525X08 WN.. 0804.. 32 32 103,5 259218 259167 259353 259354 Schaft-/ Plattengröße 251904 251905 ISO-Code Halter passende Wendeschneidplatte eco-Klemmdrehhalter Unterleg- Kniehebel Kniehebelplatte schraube Feder mm rechts links mm 16/06 157,50 157,50 PWLNR/L1620X06 WN.. 0604.. 25 30 77 259212 259007 259105 259405 20/06 163,50 163,50 PWLNR/L 2020X06 WN.. 0604.. 25 30 89 259212 259007 259105 259405 25/06 174,50 174,50 PWLNR/L 2525X06 WN.. 0604.. 32 30 101,5 259212 259007 259105 259405 16/08 157,50 157,50 PWLNR/L 1620X08 WN.. 0804.. 25 34 81 259218 259004 259104 259404 20/08 163,50 163,50 PWLNR/L 2020X08 WN.. 0804.. 25 34 93 259218 259004 259104 259404 25/08 174,50 174,50 PWLNR/L 2525X08 WN.. 0804.. 32 34 105,5 259218 259004 259104 259404 DIN 4984 DWLN 95° QuickTurn-Klemmdrehhalter für Wendeschneidplatten WN. Verwendung Werkzeugloser Wendeschneidplattenwechsel. Arretierung durch Knopfdruck lösen Schneide wechseln Pratzenklemmung drücken. Die Nebenzeit einfach und komfortabel senken. Gleichbleibende Klemmkraft, hohe Wechselgenauigkeit, wartungsfrei. 251906 = 251907 Schaft-/ ISO-Code Halter passende Wendeschneidplatte QuickTurn Klemmdrehhalter Unterleg- Schraubefür platte Unterlegplatte 251906 rcchts 219,- 230,- links 219,- 230,- DWLNR/L 2020K08 DWLNR/L 2525 M08 WN.. 0804.. WN.. 0804.. 25 32 mm 32 32 mm 125 150 259581 259581 259171 259171 Pratze 251906 251907 259353 259353 259354 259354 4asu tk MWLN 95° Klemmdrehhalter für Wendeschneidplatten WN.. DIN 4984 95° Si f 251912 Schaft-/ Plattengröße mm mrnumiin ISO-Code Halter passende Wendeschneidplatte mm 4 mm E mm Schrauben- Set Unterleg- platte Spann- pratze Stift Klemmdrehhalter rcchts links 20/08 76,20 76,20 MWLN R/L 2020K08 WN.. 0804.. 25 28 125 259620 259580 259560 259600 25/08 82,20 82,20 MWLN R/L 2525M08 WN.. 0804.. 32 31 150 259620 259580 259560 259600 32/08 104,- 104- MWLNR/L 3232P08 WN.. 0804.. 40 32 170 259620 259580 259560 259600 Optimale Umspülung der Schneide mit Kühlflüssigkeit. Die Positionierung innerhalb der Skalierung gewährleistet eine saubere Kühlmittelübergabe 582 Hoffmann Group Katalog 47 DIN 4984 4aBM iä .
