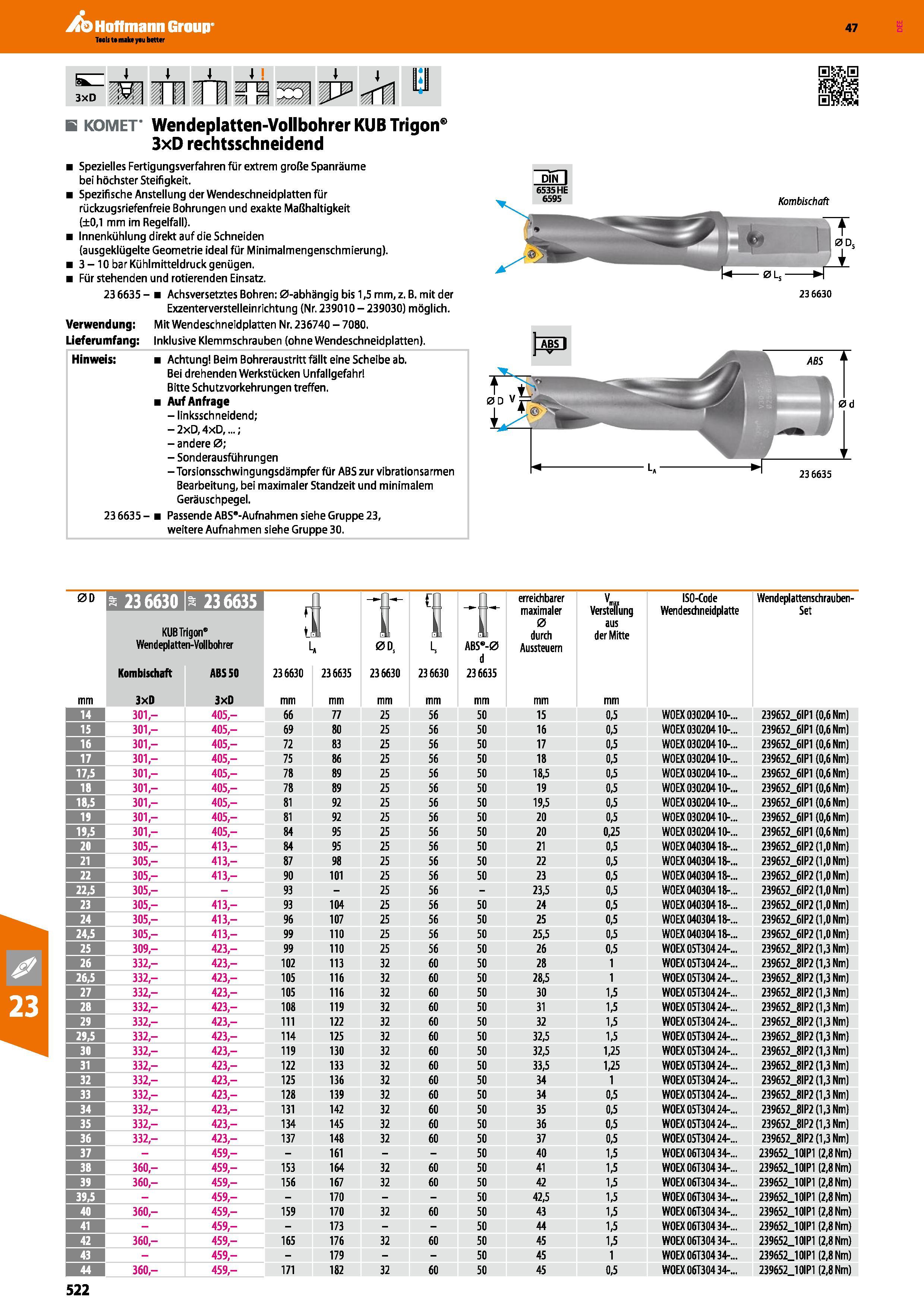

Wendeplatten-Vollbohrer KUB Trigon 3xD rechtsschneidend Spezielles Fertigungsverfahren für extrem große Spanräume bei höchster Steifigkeit. Spezifische Anstellung der Wendeschneidplatten für rückzugsriefenfreie Bohrungen und exakte Maßhaltigkeit (±0,1 mm im Regelfall). Innenkühlung direkt auf die Schneiden (ausgeklügelte Geometrie ideal für Minimalmengenschmierung). 3 -10 bar Kühlmitteldruck genügen. Für stehenden und rotierenden Einsatz. 23 6635 Achsversetztes Bohren 0-abhängig bis 1,5 mm, z. B. mit der Exzenterverstelleinrichtung (Nr. 239010-239030) möglich. Verwendung Mit Wendeschneidplatten Nr. 236740 7080. Lieferumfang Inklusive Klemmschrauben (ohne Wendeschneidplatten). DIN Kombischaft 23 6630 Hinweis Achtung Beim Bohreraustritt fällt eine Scheibe ab. Bei drehenden Werkstücken Unfallgefahr Bitte Schutzvorkehrungen treffen. Auf Anfrage linksschneidend; 2x0,4xD,...; andere 0; Sonderausführungen Torsionsschwingungsdämpfer für ABS zur vibrationsarmen Bearbeitung, bei maximaler Standzeit und minimalem Geräuschpegel. 236635- Passende ABS’-Aufnahmen siehe Gruppe 23, weitere Aufnahmen siehe Gruppe 30. 0 d 236635 KUB Trigon” Wendeplatten-Vollbohrer 0D, ABS -0 erreichbarer maximaler 0 durch Aussteuern Versteifung aus der Mitte ISO-Code Wendeschneidplatte Wendeplattenschrauben- Set Kombischaft 3xD ABS50 3xD 236630 mm 236635 mm 236630 mm 236630 mm d 236635 mm 301,- 405,- 66 77 25 56 50 15 0,5 WOEX 03020410-... 239652_6IP1 (0,6 Nm) 301,- 405,- 69 80 25 56 50 16 0,5 WOEX 03020410-... 239652_6IP1 (0,6 Nm) 301,- 405,- 72 83 25 56 50 17 0,5 WOEX 03020410-... 239652_6IP1 (0,6 Nm) 301,- 405,- 75 86 25 56 50 18 0,5 WOEX 03020410-... 239652_6IP1 (0,6 Nm) 301- 405- 78 89 25 56 50 18,5 0,5 WOEX 03020410-... 239652_6IP1 (0,6 Nm) 301,- 405,- 78 89 25 56 50 19 0,5 WOEX 03020410-... 239652_6IP1 (0,6 Nm) 301,- 405,- 81 92 25 56 50 19,5 0,5 WOEX 03020410-... 239652_6IP1 (0,6 Nm) 301,- 405,- 81 92 25 56 50 20 0,5 WOEX 03020410-... 239652_6IP1 (0,6 Nm) 301,- 405,- 84 95 25 56 50 20 0,25 WOEX 03020410-... 239652_6IP1 (0,6 Nm) 305,- 413,- 84 95 25 56 50 21 0,5 WOEX 040304 18-... 239652_6IP2 (1,0 Nm) 305,- 413,- 87 98 25 56 50 22 0,5 WOEX 040304 18-... 239652_6IP2(1,0Nm) 305,- 413,- 90 101 25 56 50 23 0,5 WOEX 040304 18-... 239652_6IP2 (1,0 Nm) 305,- 93 25 56 23,5 0,5 WOEX 040304 18-... 239652_6IP2 (1,0 Nm) 305,- 413,- 93 104 25 56 50 24 0,5 WOEX 040304 18-... 239652_6IP2 (1,0 Nm) 305,- 413,- 96 107 25 56 50 25 0,5 WOEX 040304 18-... 239652_6IP2 (1,0 Nm) 305- 413,- 99 110 25 56 50 25,5 0,5 WOEX 040304 18-... 239652_6IP2 (1,0 Nm) 309,- 423,- 99 110 25 56 50 26 0,5 WOEX05T30424-... 239652_8IP2 (1,3 Nm) 332,- 423,- 102 113 32 60 50 28 1 WOEX 05T304 24-... 239652_8IP2 (1,3 Nm) 332,- 423,- 105 116 32 60 50 28,5 1 WOEX05T30424-... 239652_8IP2 (1,3 Nm) 332,- 423,- 105 116 32 60 50 30 1,5 WOEX 05T304 24-... 239652_8IP2 (1,3 Nm) 332,- 423,- 108 119 32 60 50 31 1,5 WOEX 05T304 24-... 239652_8IP2 (1,3 Nm) 332- 423- 111 122 32 60 50 32 1,5 WOEX05T30424-... 239652_8IP2 (1,3 Nm) 332- 423,- 114 125 32 60 50 32,5 1,5 WOEX 05T304 24-... 239652_8IP2 (1,3 Nm) 332,- 423,- 119 130 32 60 50 32,5 1,25 WOEX 05T304 24-... 239652_8IP2 (1,3 Nm) 332,- 423,- 122 133 32 60 50 33,5 1,25 WOEX 05T304 24-... 239652_8IP2 (1,3 Nm) 332,- 423,- 125 136 32 60 50 34 1 WOEX 05T304 24-... 239652_8IP2 (1,3 Nm) 332- 423,- 128 139 32 60 50 34 0,5 WOEX 05T304 24-... 239652_8IP2 (1,3 Nm) 332- 423,- 131 142 32 60 50 35 0,5 WOEX05T30424-... 239652_8IP2 (1,3 Nm) 332,- 423,- 134 145 32 60 50 36 0,5 WOEX 05T304 24-... 239652_8IP2 (1,3 Nm) 332,- 423,- 137 148 32 60 50 37 0,5 WOEX 05T304 24-... 239652_8IP2 (1,3 Nm) 459,- 161 50 40 1,5 WOEX 06T304 34-... 239652_10IP1 (2,8 Nm) 360,- 459,- 153 164 32 60 50 41 1,5 WOEX 06T304 34-... 239652_10IP1 (2,8 Nm) 360- 459- 156 167 32 60 50 42 1,5 WOEX 06T304 34-... 239652J0IP1 (2,8 Nm) 459,- 170 50 42,5 1,5 WOEX 06T304 34-... 239652J OiPI (2,8 Nm) 360,- 459,- 159 170 32 60 50 43 1,5 WOEX 06T304 34-... 239652J 0IP1 (2,8 Nm) 459,- 173 50 44 1,5 WOEX 06T304 34-... 239652JOIPI (2,8 Nm) 360,- 459,- 165 176 32 60 50 45 1,5 WOEX 06T304 34-... 239652_1 OIPI (2,8 Nm) 459,- 179 50 45 1 WOEX 06T304 34-... 239652J0IP1 (2,8 Nm) 360,- 459,- 171 182 32 60 50 45 0,5 WOEX 06T304 34-... 239652J0IP1 (2,8 Nm) 522 Hoffmann Group Katalog 47 w h 11 E KOMET'
