Каталоги комплексных поставщиков для предприятий и служб сервиса / Catalogues of one-stop shop suppliers HOFFMANN GROUP | Каталог HOFFMANN GROUP 2016 Режущий инструмент и оснастка 47 DEU (Всего 932 стр.) |
|||||

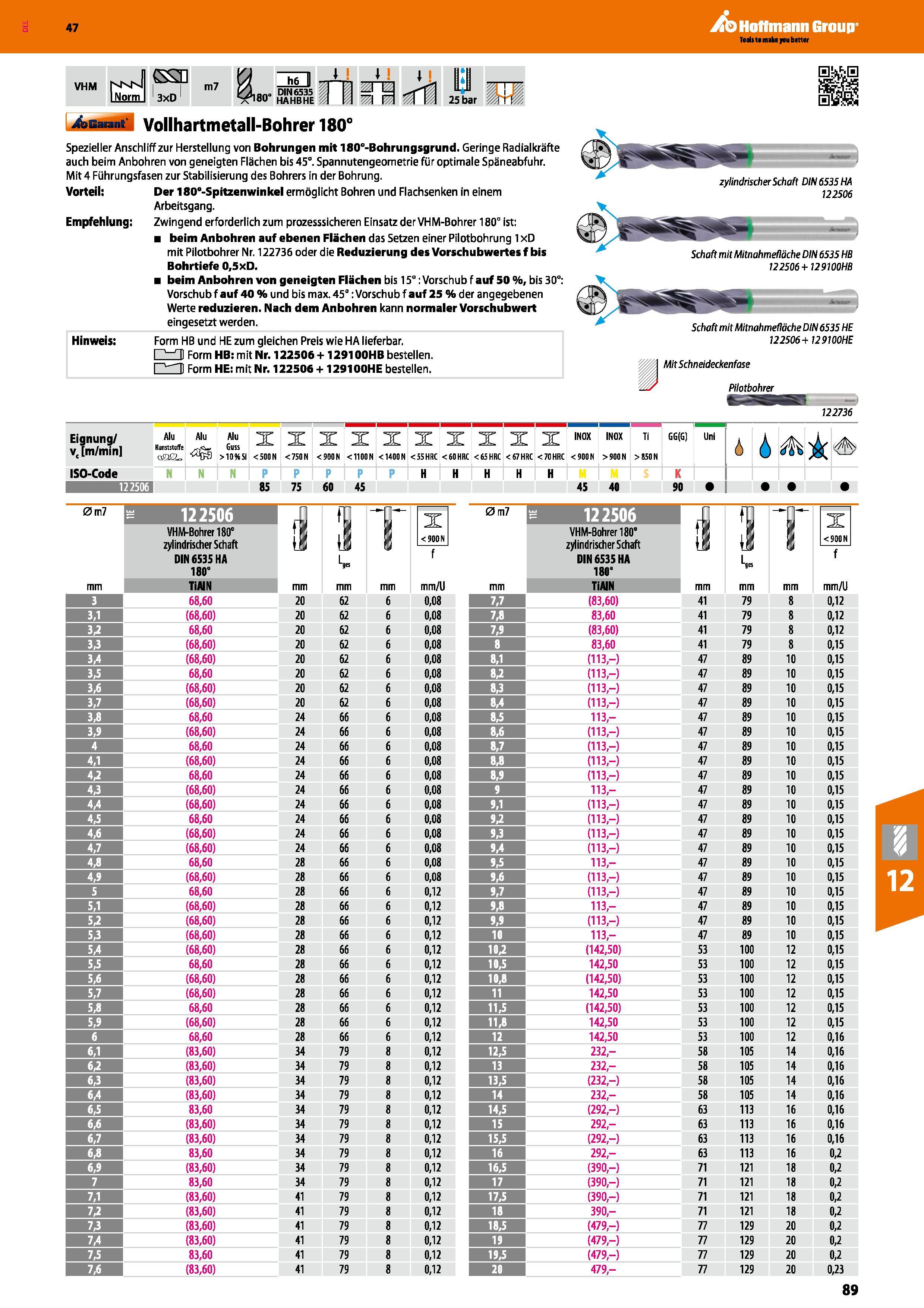

Vollhartmetall spiralbohrer Garant VHM 3xD m7 180° Spezieller Anschliff zur Herstellung von Bohrungen mit 180°-Bohrungsgrund Geringe Radialkräfte89 Каталог HOFFMANN GROUP 2016 Режущий инструмент и оснастка Ver 47 DEU Стр.89 |
|||||
Vollhartmetall spiralbohrer Garant VHM 3xD m7 180° Spezieller Anschliff zur Herstellung von Bohrungen mit 180°-Bohrungsgrund Geringe Radialkräfte Vollhartmetall spiralbohrer Garant VHM 3xD m7 180° Spezieller Anschliff zur Herstellung von Bohrungen mit 180°-Bohrungsgrund. Geringe Radialkräfte auch beim Anbohren von geneigten Flächen bis 45°. Spannutengeometrie für optimale Späneabfuhr. Mit 4 Führungsfasen zur Stabilisierung des Bohrers in der Bohrung. Vorteil Der 180°-Spitzenwinkel ermöglicht Bohren und Flachsenken in einem Arbeitsgang. Empfehlung Zwingend erforderlich zum prozesssicheren Einsatz der VHM-Bohrer 180° ist beim Anbohren auf ebenen Flächen das Setzen einer Pilotbohrung 1 xD mit Pilotbohrer Nr. 122736 oder die Reduzierung des Vorschubwertes f bis Bohrtiefe 0,5xD. beim Anbohren von geneigten Flächen bis 15° Vorschub f auf 50%, bis 30° Vorschub f auf 40% und bis max. 45° Vorschub f auf 25 % der angegebenen Werte reduzieren. Nach dem Anbohren kann normaler Vorschubwert eingesetzt werden. Hinweis Form HB und HE zum gleichen Preis wie HA lieferbar. n- Tl Form HB mit Nr. 122506 + 129100HB bestellen. n-m Form HE mit Nr. 122506 + 129100HE bestellen. zylindrischer Schaft DIN 6535 HA 122506 Schaft mit Mitnahmefläche DIN 6535 HB 122506 + 129I00HB Schaft mit Mitnahmefläche DIN6535 HE 122506+ 129100HE Mit Schneidecken fase Pilotbohrer 122736 Eignung v( m/min Alu Kunststoffe Alu Guss >10)651 X <500N X < 750 N X <900N X < 1100 N X < 1400 N X <55 HRC X <60 HRC X <65 HRC X <67 HRC X <70 HRC INOX <900N INOX >900N Ti >850N GG(G) Uni 4 6 ISO-Code in N P H K 122506 85 75 60 45 45 4t 90 0m7 E3 1= 122506 r VHM-Bohrer 180° zylindrischer Schaft DIN 6535 HA 180" TiAIN mm 68,60 20 62 6 (68,60) 20 62 6 68,60 20 62 6 (68,60) 20 62 6 (68,60) 20 62 6 68,60 20 62 6 (68,60) 20 62 6 (68,60) 20 62 6 68,60 24 66 6 (68,60) 24 66 6 68,60 24 66 6 (68,60) 24 66 6 68,60 24 66 6 (68,60) 24 66 6 (68,60) 24 66 6 68,60 24 66 6 (68,60) 24 66 6 (68,60) 24 66 6 68,60 28 66 6 (68,60) 28 66 6 68,60 28 66 6 (68,60) 28 66 6 (68,60) 28 66 6 (68,60) 28 66 6 (68,60) 28 66 6 68,60 28 66 6 (68,60) 28 66 6 (68,60) 28 66 6 68,60 28 66 6 (68,60) 28 66 6 68,60 28 66 6 (83,60) 34 79 8 (83,60) 34 79 8 (83,60) 34 79 8 (83,60) 34 79 8 83,60 34 79 8 (83,60) 34 79 8 (83,60) 34 79 8 83,60 34 79 8 (83,60) 34 79 8 83,60 34 79 8 (83,60) 41 79 8 (83,60) 41 79 8 (83,60) 41 79 8 (83,60) 41 79 8 83,60 41 79 8 (83,60) 41 79 8 0m7 e 122506 1 lÜ T X < 900 N f VHM-Bohrer 180' zylindrischer Schaft DIN 6535 HA 180" TiAIN mm mm/U (83,60) 41 79 8 0,12 83,60 41 79 8 0,12 (83,60) 41 79 8 0,12 83,60 41 79 8 0,15 (113,-) 47 89 10 0,15 (113,-) 47 89 10 0,15 (113,-) 47 89 10 0,15 (113,-) 47 89 10 0,15 113, 47 89 10 0,15 (113,-) 47 89 10 0,15 (113,-) 47 89 10 0,15 (113,-) 47 89 10 0,15 (113,-) 47 89 10 0,15 113,- 47 89 10 0,15 (113,-) 47 89 10 0,15 (113,-) 47 89 10 0,15 (113,-) 47 89 10 0,15 (113,-) 47 89 10 0,15 113,- 47 89 10 0,15 (113,-) 47 89 10 0,15 (113,-) 47 89 10 0,15 113, 47 89 10 0,15 (113,-) 47 89 10 0,15 113, 47 89 10 0,15 (142,50) 53 100 12 0,15 142,50 53 100 12 0,15 (142,50) 53 100 12 0,15 142,50 53 100 12 0,15 (142,50) 53 100 12 0,15 142,50 53 100 12 0,15 142,50 53 100 12 0,16 232,- 58 105 14 0,16 232,- 58 105 14 0,16 (232,-) 58 105 14 0,16 232,- 58 105 14 0,16 (292,-) 63 113 16 0,16 292,- 63 113 16 0,16 (292,-) 63 113 16 0,16 292,- 63 113 16 0,2 (390,-) 71 121 18 0,2 (390,-) 71 121 18 0,2 (390,-) 71 121 18 0,2 390,- 71 121 18 0,2 (479,-) 77 129 20 0,2 (479,-) 77 129 20 0,2 (479,-) 77 129 20 0,2 479,- 77 129 20 0,23 89 Katalog 47 Hoffmann Group VHM GS 3xD m7 Garant |
|||||
