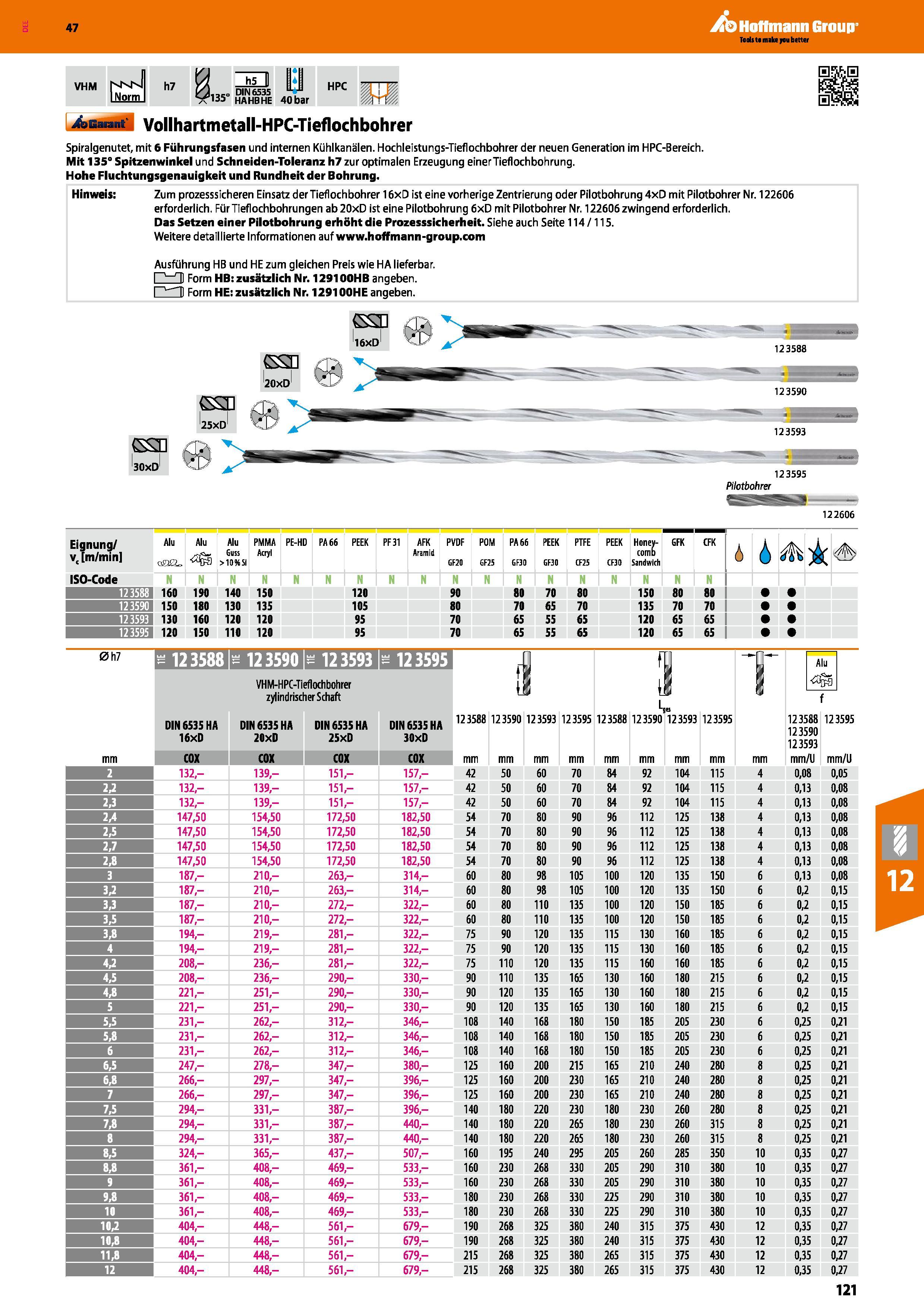

Vollhartmetall-HPC-Tieflochbohrer Spiralgenutet, mit 6 Führungsfasen und internen Kühlkanälen Hochleistungs-Tieflochbohrer der neuen Generation i

Vollhartmetall-HPC-Tieflochbohrer Spiralgenutet, mit 6 Führungsfasen und internen Kühlkanälen. Hochleistungs-Tieflochbohrer der neuen Generation im HPC-Bereich. Mit 135° Spitzenwinkel und Schneiden-Toleranz h7 zur optimalen Erzeugung einerTieflochbohrung. Hohe Fluchtungsgenauigkeit und Rundheit der Bohrung. Hinweis Zum prozesssicheren Einsatz der Tieflochbohrer 16xD ist eine vorherige Zentrierung oder Pilotbohrung 4xD mit Pilotbohrer Nr. 122606 erforderlich. Für Tieflochbohrungen ab 20xD ist eine Pilotbohrung 6xD mit Pilotbohrer Nr. 122606 zwingend erforderlich. Das Setzen einer Pilotbohrung erhöht die Prozesssicherheit. Siehe auch Seite 114/115. Weitere detaillierte Informationen aufwww. Ausführung HB und HE zum gleichen Preis wie HA lieferbar. Form HB zusätzlich Nr. 129100HB angeben. P'-'Hl Form HE zusätzlich Nr. 1291OOHE angeben. ( 16xD CP' 30xD 123588 123590 123593 123595 Pilotbohrer 122606 Eignung v( m/min Alu oHEL, Alu Guss >10%SI PMMA Acryl PE-HD PA 66 PEEK PF 31 AFK Aramid PVDF GF20 POM GF25 PA 66 GF30 PEEK GF30 PTFE CF25 PEEK CF30 Honey- comb Sandwich GFK CFK 4 6 ISO-Code nri N N rri rri rri rri rri N N rri N rri rri rri N 123588 160 190 140 150 120 90 80 70 80 150 80 80 123590 150 180 130 135 105 80 70 65 70 135 70 70 123593 130 160 121 120 95 70 65 55 65 120 65 65 123595 120 150 110 120 95 70 65 55 65 120 65 65 0h7 123588 123590 123593 123595 VHM-HPC-Tieflochbohrer zylindrischer Schaft DIN 6535 HA 16xD DIN 6535 HA 20xD DIN 6535 HA 25xD DIN 6535 HA 30xD L,0 123588 123590 123593 123595 123588 123590 123593 123595 Alu 123588 123590 123595 mm COX cox cox cox mm mm/U mm/U 2 132- 139, 151- 157,- 42 50 60 70 84 92 104 115 4 0,08 0,05 2,2 132- 139,- 151,- 157,- 42 50 60 70 84 92 104 115 4 0,13 0,08 2,3 132- 139,- 151, 157,- 42 50 60 70 84 92 104 115 4 0,13 0,08 2,4 147,50 154,50 172,50 182,50 54 70 80 90 96 112 125 138 4 0,13 0,08 SS 147,50 154,50 172,50 182,50 54 70 80 90 96 112 125 138 4 0,13 0,08 147,50 154,50 172,50 182,50 54 70 80 90 96 112 125 138 4 0,13 0,08 2,8 147,50 154,50 172,50 182,50 54 70 80 90 96 112 125 138 4 0,13 0,08 3 187,- 210,- 263,- 314,- 60 80 98 105 100 120 135 150 6 0,13 0,08 3,2 187,- 210,- 263,- 314,- 60 80 98 105 100 120 135 150 6 0,2 0,15 SS 187,- 210,- 272,- 322,- 60 80 110 135 100 120 150 185 6 0,2 0,15 187,- 210,- 272,- 322,- 60 80 110 135 100 120 150 185 6 0,2 0,15 3,8 194- 219- 281,- 322,- 75 90 120 135 115 130 160 185 6 0,2 0,15 4 194- 219,- 281,- 322,- 75 90 120 135 115 130 160 185 6 0,2 0,15 4,2 208,- 236,- 281,- 322,- 75 110 120 135 115 160 160 185 6 0,2 0,15 4,5 208,- 236,- 290,- 330,- 90 110 135 165 130 160 180 215 6 0,2 0,15 4,8 221,- 251,- 290,- 330,- 90 120 135 165 130 160 180 215 6 0,2 0,15 5 221,- 251,- 290,- 330,- 90 120 135 165 130 160 180 215 6 0,2 0,15 5,5 231- 262- 312- 346,- 108 140 168 180 150 185 205 230 6 0,25 0,21 5,8 231,- 262- 312,- 346,- 108 140 168 180 150 185 205 230 6 0,25 0,21 6 231,- 262,- 312,- 346,- 108 140 168 180 150 185 205 230 6 0,25 0,21 6,5 247,- 278,- 347,- 380,- 125 160 200 215 165 210 240 280 8 0,25 0,21 6,8 266,- 297,- 347,- 396,- 125 160 200 230 165 210 240 280 8 0,25 0,21 7 266- 297- 347,- 396,- 125 160 200 230 165 210 240 280 8 0,25 0,21 7,5 294- 331,- 387- 396,- 140 180 220 230 180 230 260 280 8 0,25 0,21 7,8 294,- 331,- 387- 440,- 140 180 220 265 180 230 260 315 8 0,25 0,21 8 294,- 331,- 387,- 440,- 140 180 220 265 180 230 260 315 8 0,25 0,21 8,5 324,- 365,- 437,- 507,- 160 195 240 295 205 260 285 350 10 0,35 0,27 8,8 361,- 408,- 469,- 533,- 160 230 268 330 205 290 310 380 10 0,35 0,27 9 361- 408- 469- 533,- 160 230 268 330 205 290 310 380 10 0,35 0,27 9,8 361,- 408,- 469,- 533,- 180 230 268 330 225 290 310 380 10 0,35 0,27 10 361,- 408,- 469,- 533,- 180 230 268 330 225 290 310 380 10 0,35 0,27 10,2 404,- 448,- 561,- 679,- 190 268 325 380 240 315 375 430 12 0,35 0,27 10,8 404,- 448,- 561,- 679,- 190 268 325 380 240 315 375 430 12 0,35 0,27 11,8 404,- 448,- 561,- 679,- 215 268 325 380 265 315 375 430 12 0,35 0,27 12 404- 448,- 561,- 679,- 215 268 325 380 265 315 375 430 12 0,35 0,27 121 Katalog 47 Hoffmann Group VHM h7 A h5 II /L,.„ DIN6535 TT1“ HA HB HE 40bar HPC im 4asat M
