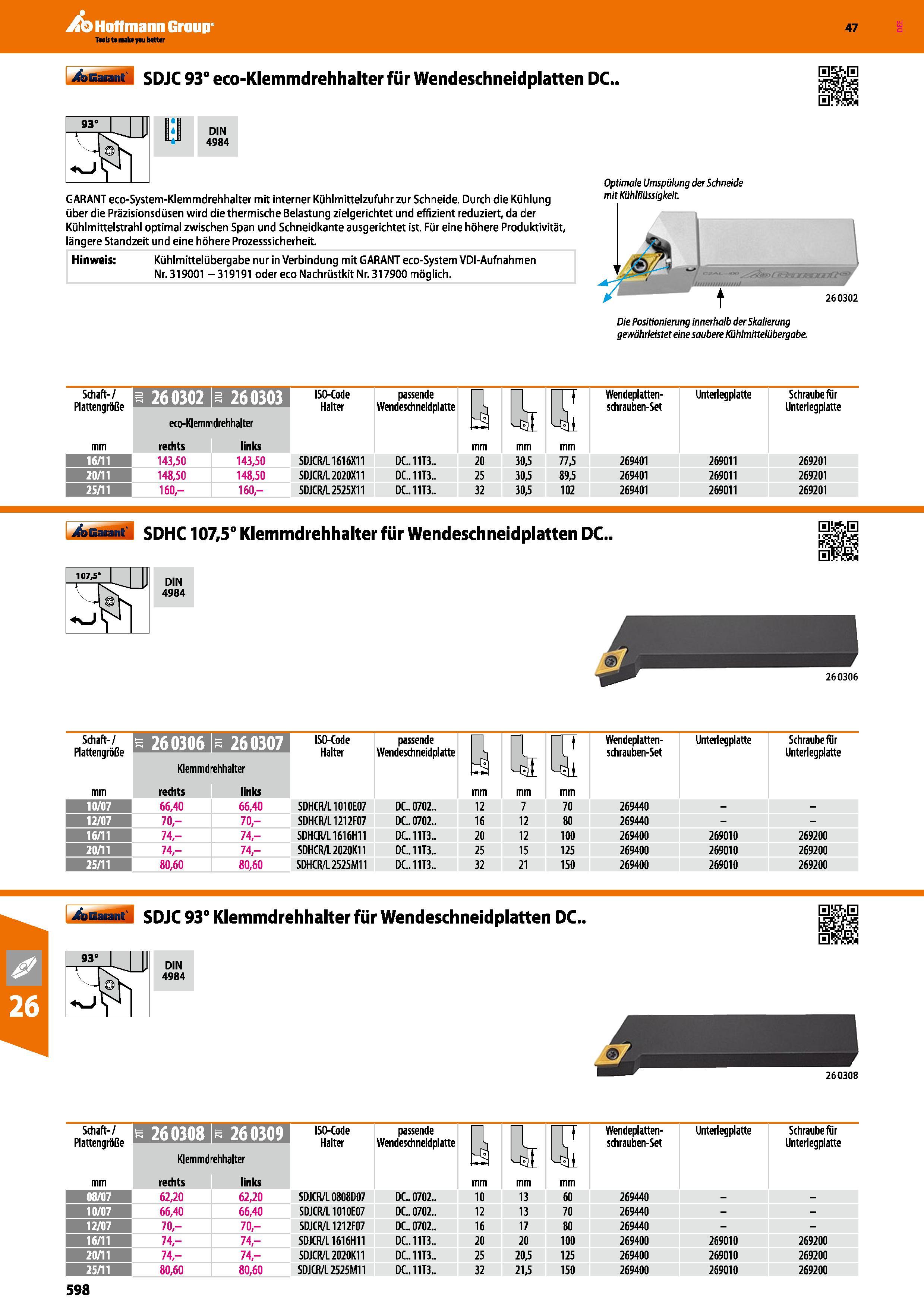

SDJC 93° eco-Klemmdrehhalter für Wendeschneidplatten DC 93° 4984 GARANT eco-System-Klemmdrehhalter mit interner Kühlmittelzufuhr zur Schneide Dur

SDJC 93° eco-Klemmdrehhalter für Wendeschneidplatten DC. 93°. 4984 GARANT eco-System-Klemmdrehhalter mit interner Kühlmittelzufuhr zur Schneide. Durch die Kühlung über die Präzisionsdüsen wird die thermische Belastung zielgerichtet und effizient reduziert, da der Kühlmittelstrahl optimal zwischen Span und Schneidkante ausgerichtet ist. Für eine höhere Produktivität, längere Standzeit und eine höhere Prozesssicherheit. Hinweis Kühlmittelübergabe nur in Verbindung mit GARANT eco-System VDI-Aufnahmen Nr.319001 -319191 oder eco Nachrüstkit Nr.317900 möglich. Optimale Umspülung der Schneide mit Kühlflüssigkeit. Die Positionierung innerhalb der Skalierung gewährleistet eine saubere Kühlmittelübergabe Schaft-/ PlattengröBe mm EMKjEiEl ISO-Code Halter passende Wendeschneidplatte mm E mm Wendeplatten- schrauben-Set Unterlegplatte Schraube fiir Unterleg platte eco-Klemmdrehhalter rechts links 16/11 143,50 143,50 SDJCR/L1616X11 DC..11T3.. 20 30,5 77,5 269401 269011 269201 20/11 148,50 148,50 SDJCR/L2020X11 DC..11T3.. 25 30,5 89,5 269401 269011 269201 25/11 160,- 160,- SDJCR/L2525X11 DC..11T3.. 32 30,5 102 269401 269011 269201 Auarant SDHC 107,5° Klemmdrehhalter für Wendeschneidplatten DC. CT J DIN 260306 Schaft-/ PlattengröBe B’jiiiMUimiiiMiyj Klemmdrehhalter mm rechts links 10/07 66,40 66,40 12/07 70,- 70,- 16/11 74- 74,- 20/11 74,- 74,- 25/11 80,60 80,60 ISO-Code Halter passende Wendeschneidplatte SDHCR/L1010E07 SDHCR/L1212F07 SDHCR/L1616H11 SDHCR/L2020K11 SDHCR/L 2525M11 DC.. 0702.. DC.. 0702.. DC..11T3.. DC..11T3.. DC..11T3.. mm 12 16 20 25 32 mm 7 12 12 15 21 mm 70 80 100 125 150 Wendeplatten- schrauben-Set 269440 269440 269400 269400 269400 Unterlegplatte 269010 269010 269010 Schraube fiir Unterleg platte 269200 269200 269200 SDJC 93° Klemmdrehhalter für Wendeschneidplatten DC. 260308 Klemmdrehhalter 598 ISO-Code Halter passende Wendeschneidplatte Wendeplatten- schrauben-Set Unterlegplatte Schraube fiir Unterleg platte mm rechts links mm 08/07 62,20 62,20 SDJCR/L0808D07 DC.. 0702.. 10 13 60 269440 10/07 66,40 66,40 SDJCR/L1010E07 DC.. 0702.. 12 13 70 269440 12/07 70,- 70,- SDJCR/L1212F07 DC.. 0702.. 16 17 80 269440 16/11 74,- 74,- SDJCR/L 1616H11 DC..11T3.. 20 20 100 269400 269010 269200 20/11 74,- 74,- SDJCR/L 2020K11 DC..11T3.. 25 20,5 125 269400 269010 269200 25/11 80,60 80,60 SDJCR/L 2525M11 DC..11T3.. 32 21,5 150 269400 269010 269200 Hoffmann Group Katalog 47 4ssa üi
