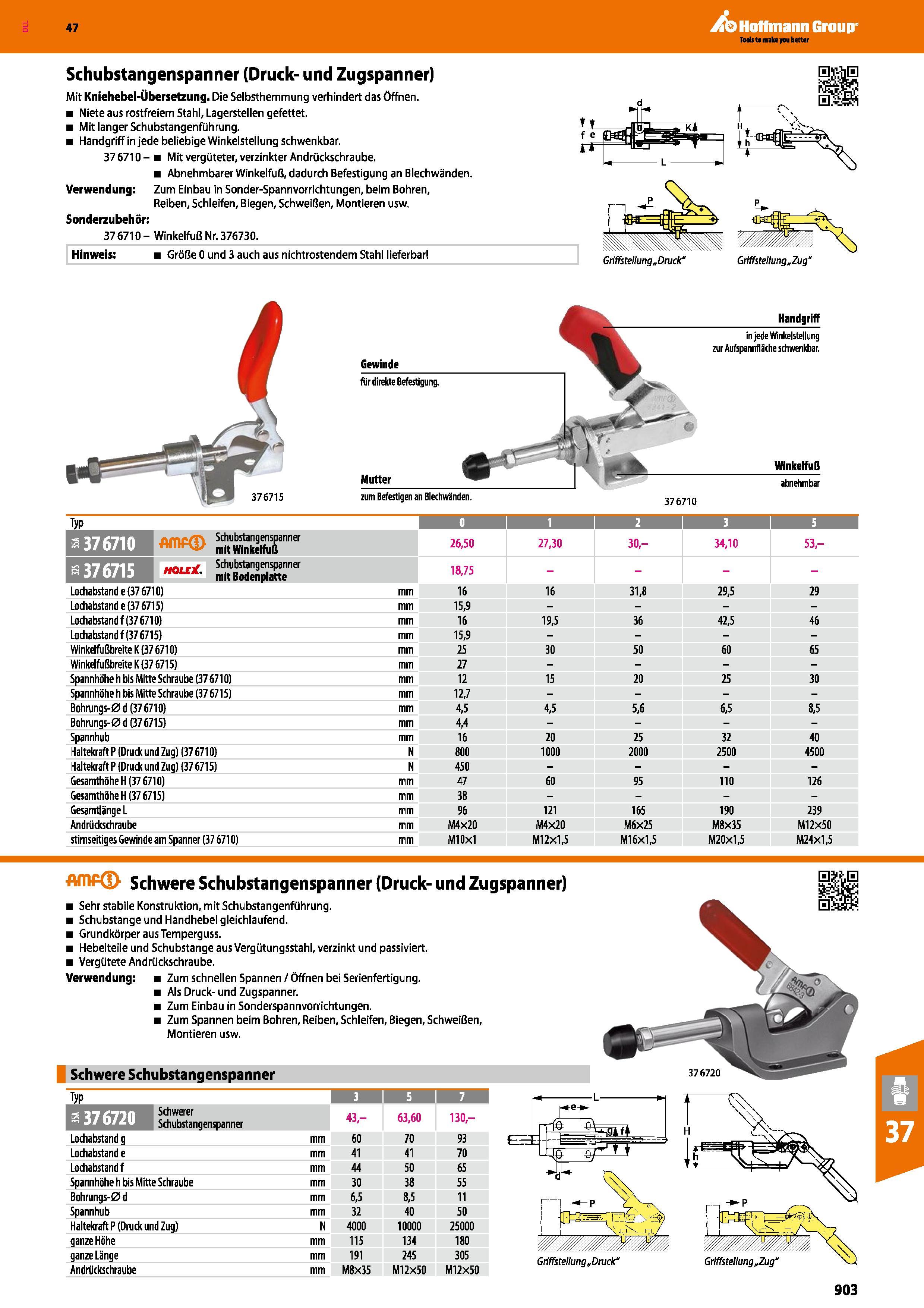

Schubstangenspanner (Druck- und Zugspanner) Mit Kniehebel-Übersetzung Die Selbsthemmung verhindert das Öffnen Niete aus rostfreiem Stahl, Lagerst

Schubstangenspanner (Druck- und Zugspanner) Mit Kniehebel-Übersetzung. Die Selbsthemmung verhindert das Öffnen. Niete aus rostfreiem Stahl, Lagerstellen gefettet. Mit langer Schubstangenführung. Handgriff in jede beliebige Winkelstellung schwenkbar. 376710- Mit vergüteter, verzinkter Andrückschraube. Abnehmbarer Winkelfuß, dadurch Befestigung an Blechwänden. Verwendung Zum Einbau in Sonder-Spannvorrichtungen, beim Bohren, Reiben, Schleifen, Biegen, Schweißen, Montieren usw. Sonderzubehör 376710- Winkelfuß Nr. 376730. Hinweis Größe 0 und 3 auch aus nichtrostendem Stahl lieferbar a f e 4 nlu l Griffstellung „Druck“ Griff Stellung „Zug“ Gewinde zum Befestigen an Blechwänden. 376710 abnehmbar Typ 0 I 1 I 2 I 3 l 5 a 376710 Schubstangenspanner mitWinkelfuß 26,50 27,30 30,- 34,10 53,- s 376715 um-v Schubstangenspanner mit Bodenplatte 18,75 Lochabstande (37 6710) mm 16 16 31,8 29,5 29 Lochabstand e (37 6715) mm 15,9 Lochabstand f (37 6710) mm 16 19,5 36 42,5 46 Lochabstand f (37 6715) mm 15,9 Winkelfußbreite K (37 6710) mm 25 30 50 60 65 Winkelfußbreite K (37 6715) mm 27 Spannhöhe h bis Mitte Schraube (37 6710) mm 12 15 20 25 30 Spannhöhe h bis Mitte Schraube (37 6715) mm 12,7 Bohrungs-0 d (376710) mm 4,5 4,5 5,6 6,5 8,5 Bohrungs-0 d (376715) mm 4,4 Spannhub mm 16 20 25 32 40 Haltekraft P (Druck und Zug) (376710) N 800 1000 2000 2500 4500 Haltekraft P (Druck und Zug) (37 6715) N 450 Gesamthöhe H (37 6710) mm 47 60 95 110 126 Gesamthöhe H (37 6715) mm 38 Gesamtlänge L mm 96 121 165 190 239 Andrückschraube mm M4x20 M4X20 M6X25 M8x35 M12X50 stirnseitiges Gewinde am Spanner (37 6710) mm MI 0x1 M12x1,5 M16x1,5 M20x1,5 M24x1,5 Schwere Schubstangenspanner (Druck- und Zugspanner) Sehr stabile Konstruktion, mit Schubstangenführung. Schubstange und Handhebel gleichlaufend. Grundkörper aus Temperguss. Hebelteile und Schubstange aus Vergütungsstahl, verzinkt und passiviert. Vergütete Andrückschraube. Verwendung Zum schnellen Spannen /Öffnen bei Serienfertigung. Als Druck- und Zugspanner. Zum Einbau in Sonderspannvorrichtungen. Zum Spannen beim Bohren, Reiben, Schleifen, Biegen, Schweißen, Montieren usw. Schwere Schubstangenspanner Typ 1 3 I 5 1 7 Schwerer Schubstangenspanner 43,- 63,60 130,- Lochabstand g mm 60 70 93 Lochabstand e mm 41 41 70 Lochabstand f mm 44 50 65 Spannhöhe h bis Mitte Schraube mm 30 38 55 Bohrungs-0 d mm 6,5 8,5 11 Spannhub mm 32 40 50 Haltekraft P (Druck und Zug) N 4000 10000 25000 ganze Höhe mm 115 134 180 ganze Länge mm 191 245 305 Andrückschraube mm M8X35 MI2x50 MI 2x50 Griffstellung „Druck“ 376720 Griffstellung „Zug“ Katalog 47 Hoffmann Group
