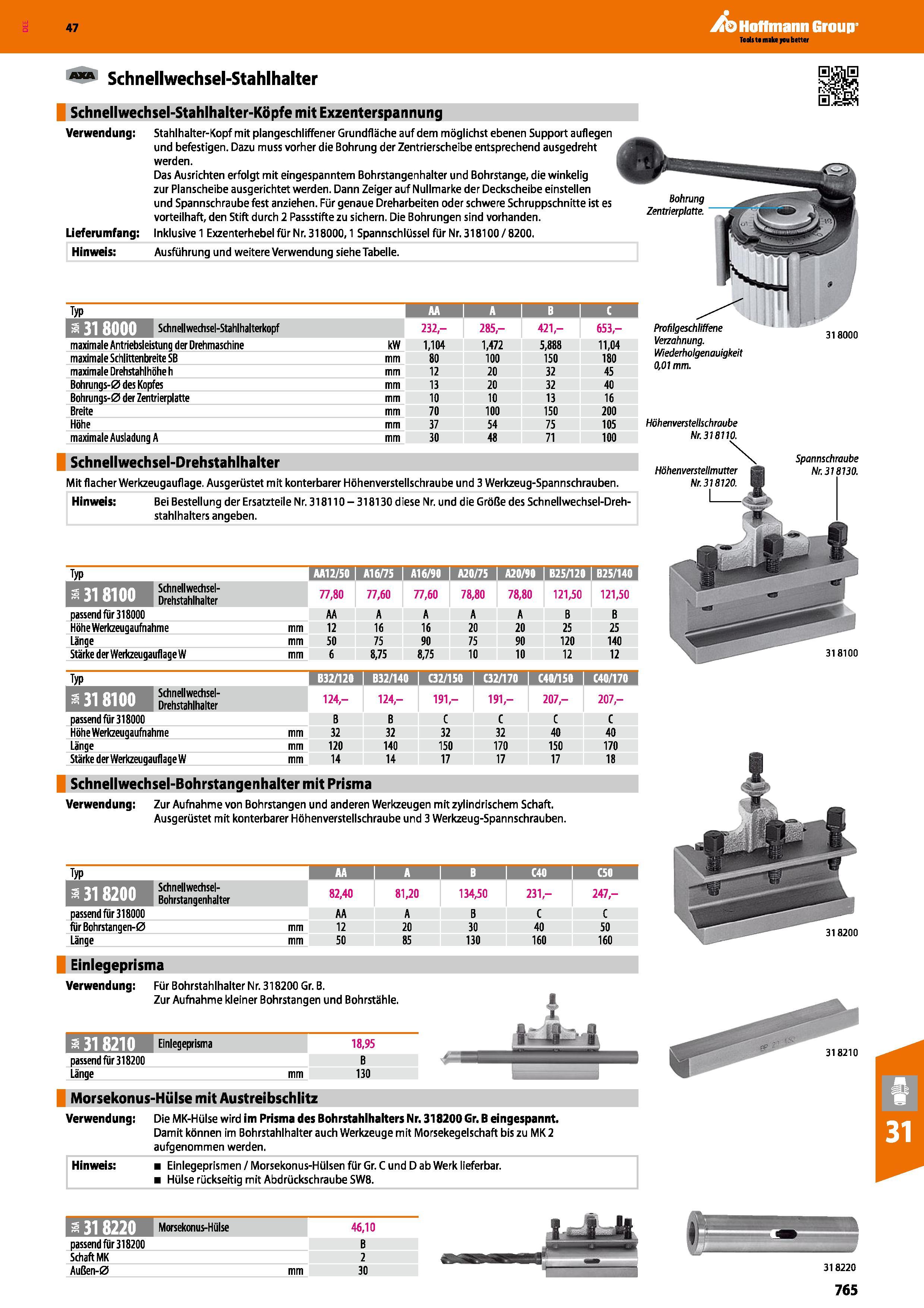

Schnellwechsel-Stahlhalter Schnellwechsel-Stahlhalter-Köpfe mit Exzenterspannung Verwendung Stahlhalter-Kopf mit plangeschliffener Grundfläche auf dem möglichst ebenen Support auflegen und befestigen. Dazu muss vorher die Bohrung der Zentrierscheibe entsprechend ausgedreht werden. Das Ausrichten erfolgt mit eingespanntem Bohrstangenhalter und Bohrstange, die winkelig zur Planscheibe ausgerichtet werden. Dann Zeiger auf Nullmarke der Deckscheibe einstellen und Spannschraube fest anziehen. Für genaue Dreharbeiten oder schwere Schruppschnitte ist es vorteilhaft, den Stift durch 2 Passstifte zu sichern. Die Bohrungen sind vorhanden. Lieferumfang Inklusive 1 Exzenterhebel für Nr. 318000,1 Spannschlüssel fürNr.318100/8200. Hinweis Ausführung und weitere Verwendung siehe Tabelle. Typ 1 AA I A I B I c I Schnellwechsel-Stahlhalterkopf 232- 285,- 421- 653,- maximale Antriebsleistung der Drehmaschine kW 1,104 1,472 5,888 11,04 maximale Schlittenbreite SB mm 80 100 150 180 maximale Drehstahlhöhe h mm 12 20 32 45 Bohrungs-0 des Kopfes mm 13 20 32 40 Bohrungs-0 der Zentrierplatte mm 10 10 13 16 Breite mm 70 100 150 200 Höhe mm 37 54 75 105 maximale Ausladung A mm 30 48 71 100 Schnellwechsel-Drehstahlhalter Mit flacher Werkzeugauflage. Ausgerüstet mit konterbarer Höhenverstellschraube und 3 Werkzeug-Spannschrauben. Hinweis Bei Bestellung der Ersatzteile Nr. 318110 318130 diese Nr. und die Größe des Schnellwechsel-Dreh- stahlhalters angeben. Profilgeschliffene Verzahnung. Wiederholgenauigkeit 0,01mm. Höhenverstellschraube Nr.318110. Höhenverstellmutter Nr. 318120. 318000 Spannschraube Nr. 318130. Typ AA12/50 1 AI6/75 1 A16/90 I A20/75 I A20/90 I B25/120 I B25/140 1 HW1WW1 Schnellwechsel-Drehstahlhalter 77,80 77,60 77,60 78,80 78,80 121,50 121,50 passend für 318000 Höhe Werkzeugaufnahme Länge Stärke der Werkzeugauflage W mm AA 12 50 6 A 16 75 8,75 A 16 90 8,75 A 20 75 10 A 20 90 10 25 120 12 B 25 140 12 Typ wmnmwmimi C32/150 I C32/170 I C40/150 I C40/170 BSWWWfl Schnellwechsel-Drehstahlhalter 124,- 124,- 191- 191- 207,- 207,- passend für 318000 B B C Höhe Werkzeugaufnahme mm 32 32 32 32 40 40 Länge mm 120 140 150 170 150 170 Stärke der Werkzeugauflage W mm 14 14 17 17 17 18 Schnellwechsel-Bohrstangenhalter mit Prisma Verwendung Zur Aufnahme von Bohrstangen und anderen Werkzeugen mit zylindrischem Schaft. Ausgerüstet mit konterbarer Höhenverstellschraube und 3 Werkzeug-Spannschrauben. Typ H AA I A I B C40 I C50 Schnellwechsel- Bohrstangenhalter 82,40 81,20 134,50 231,- 247,- passend für 318000 AA A B C fiirBohrstangen-0 mm 12 20 30 40 50 Länge mm 50 85 130 160 160 Einlegeprisma Verwendung Für Bohrstahlhalter IMr. 318200 Gr. B. Zur Aufnahme kleiner Bohrstangen und Bohrstähle. Einlegeprisma 18,95 passend für 318200 B Länge mm 130 i Morsekonus-Hülse mit Austreibschlitz Verwendung; Die MK-Hülse wird im Prisma des Bohrstahlhalters Nr. 318200 Gr. B eingespannt. Damit können im Bohrstahlhalter auch Werkzeuge mit Morsekegelschaft bis zu MK 2 aufgenommen werden. Hinweis Einlegeprismen / Morsekonus-Hülsen für Gr. C und D ab Werk lieferbar. Hülse rückseitig mit Abdrückschraube SW8. 318210 318200 Katalog 47 Hoffmann Group Axn
