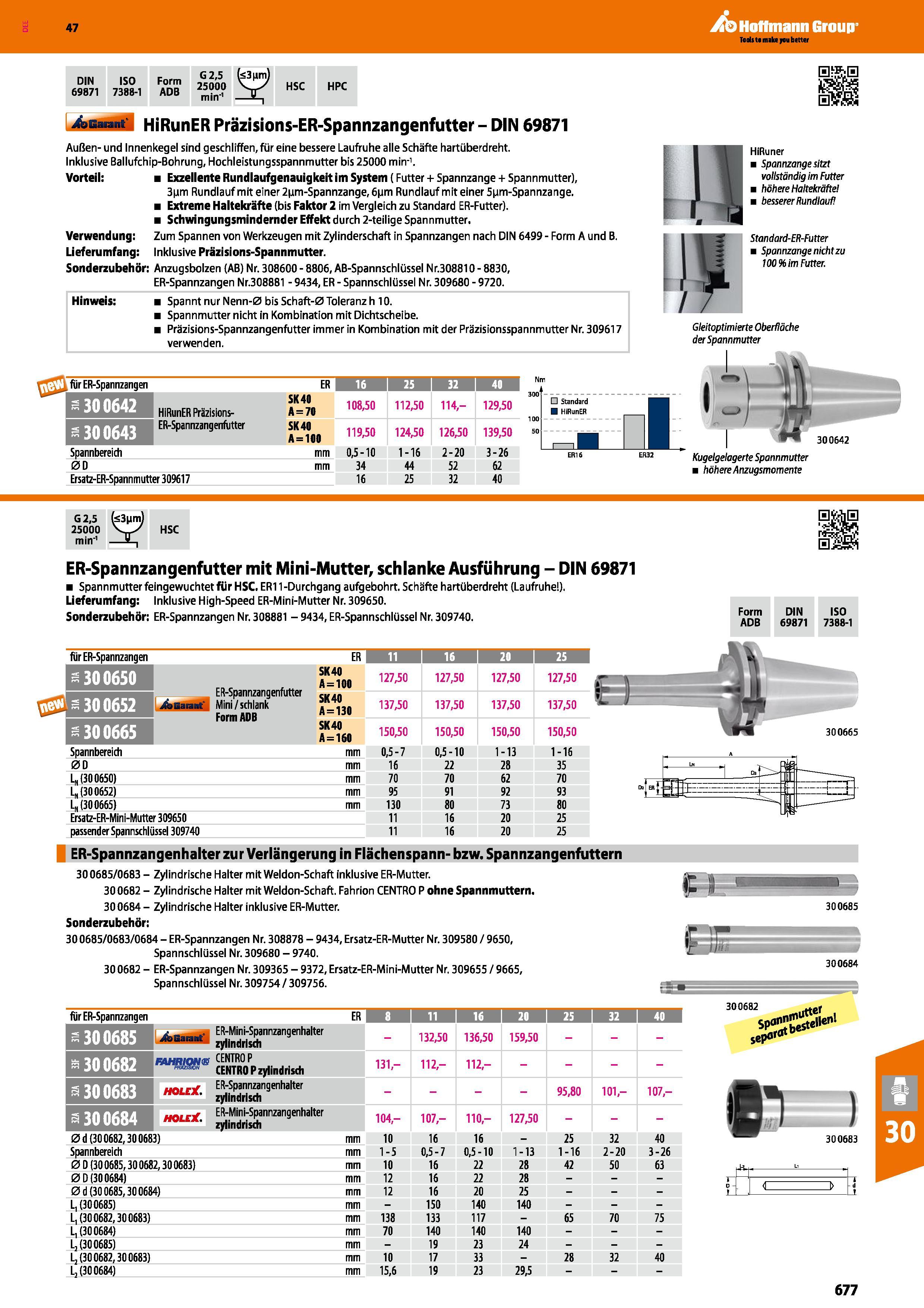

Präzisions-ER-Spannzangenfutter DIN 69871 Außen-und Innenkegel sind geschliffen, für eine bessere Laufruhe alle Schäfte hartüberdreht Inklusive B

Präzisions-ER-Spannzangenfutter DIN 69871 Außen-und Innenkegel sind geschliffen, für eine bessere Laufruhe alle Schäfte hartüberdreht. Inklusive Ballufchip-Bohrung, Hochleistungsspannmutter bis 25000 min-1. Vorteil Exzellente Rundlaufgenauigkeit im System (Futter + Spannzange + Spannmutter), 3 jm Rundlauf mit einer 2 im-Spannzange, 6 jm Rundlauf mit einer 5pm-Spannzange. Extreme Haltekräfte (bis Faktor 2 im Vergleich zu Standard ER-Futter). Schwingungsmindernder Effekt durch 2-teilige Spannmutter. Verwendung Zum Spannen von Werkzeugen mit Zylinderschaft in Spannzangen nach DIN 6499 Form A und B. Lieferumfang Inklusive Präzisions-Spannmutter. Sonderzubehör Anzugsbolzen (AB) Nr. 308600 8806, AB-Spannschlüssel Nr.308810 8830, ER-Spannzangen Nr.308881 9434, ER Spannschlüssel Nr. 309680 9720. Hinweis Spannt nur Nenn-0 bis Schaft-0 Toleranz h 10. Spannmutter nicht in Kombination mit Dichtscheibe. Präzisions-Spannzangenfutter immer in Kombination mit der Präzisionsspannmutter Nr. 309617 verwenden. HiRuner Spannzange sitzt vollständig im Futter m höhere Haltekräfte m besserer Rundlauf Standard-CR-Futter Spannzange nicht zu 100% im Futter. Gleitoptimierte Oberfläche der Spannmutter fiir ER-Spannzangen ER 16 1 25 1 32 1 40 HiRunER Präzisions- SK 40 A = 70 108,50 112,50 114,- 129,50 HfjynVH ER-Spannzangenfutter SK 40 A = 100 119,50 124,50 126,50 139,50 Spannbereich mm 0,5-10 1-16 2-20 3-26 0D mm 34 44 52 62 Ersatz-ER-Spannmutter 309617 16 25 32 40 300642 Hal Kugelgelagerte Spannmutter m höhere Anzugsmomente G 2,5 (<3 jml 25000 Viy HSC min'1 JL, ER-Spannzangenfutter mit Mini-Mutter, schlanke Ausführung DIN 69871 Spannmutter feingewuchtet für HSC. ER11 -Durchgang aufgebohrt. Schäfte hartüberdreht (Laufruhe ). Lieferumfang Inklusive High-Speed ER-Mini-Mutter Nr. 309650. Sonderzubehör ER-Spannzangen Nr. 308881 9434, ER-Spannschlüssel Nr. 309740. fiir ER-Spannzangen ER 11 1 16 20 I 25 300650 ER-Spannzangenfutter Garant Mini /schlank Form ADB SK 40 A = 100 127,50 127,50 127,50 127,50 SK 40 A = 130 137,50 137,50 137,50 137,50 s 30 0665 SK 40 A = 160 150,50 150,50 150,50 150,50 Spannbereich mm 0,5-7 0,5-10 1-13 1-16 0D mm 16 22 28 35 Ln (300650) mm 70 70 62 70 L„ (300652) mm 95 91 92 93 L„ (300665) mm 130 80 73 80 Ersatz-ER-Mini-Mutter 309650 11 16 20 25 passender Spannschlüssel 309740 11 16 20 25 Form DIN ISO ADB 69871 7388-1 300665 trnF R n pi .it J K 1 L_ ER-Spannzangenhalter zur Verlängerung in Flächenspann- bzw. Spannzangenfuttern 300685/0683 Zylindrische Halter mit Weldon-Schaft inklusive ER-Mutter. 30 0682 Zylindrische Halter mit Weldon-Schaft. Fahrion CENTRO P ohne Spannmuttern. 300684 Zylindrische Halter inklusive ER-Mutter. Sonderzubehör 300685/0683/0684 ER-Spannzangen Nr. 308878 9434, Ersatz-ER-Mutter Nr. 309580 / 9650, Spannschlüssel Nr. 309680 9740. 30 0682 ER-Spannzangen Nr. 309365 9372, Ersatz-ER-Mini-Mutter Nr. 309655 / 9665, Spannschlüssel Nr. 309754 / 309756. 300685 e 300684 fürER-Spannzangen ER 8 1 11 1 1 1 20 25 1 32 1 40 s 30 0685 i farant'. ER-Mini-Spannzangenhalter zylindrisch 132,50 136,50 159,50 -300682 BUmiONIB pwaisiON CENTROP CENTRO P zylindrisch 131,- 112- 112- a 30 0683 HOLE ER-Spannzangenhalter zylindrisch 95,80 101,- 107,- Holex ER-Mini-Spannzangenhalter zylindrisch 104,- 107, 110,- 127,50 0d (30 0682,30 0683) mm 10 16 16 25 32 40 Spannbereich mm 1-5 0,5-7 0,5-10 1-13 1-16 2-20 3-26 0D (30 0685,30 0682,30 0683) mm 10 16 22 28 42 50 63 0D (30 0684) mm 12 16 22 28 0d (30 0685,300684) mm 12 16 20 25 L, (300685) mm 150 140 140 L, (30 0682,30 0683) mm 138 133 117 65 70 75 L, (300684) mm 70 140 140 140 L2 (30 0685) mm 19 23 24 Lj (30 0682,30 0683) mm 10 17 33 28 32 40 L2 (30 0684) mm 15,6 19 23 29,5 300682 >OnnP.d flen Spores1 1 sep°r 677 Katalog 47 Hoffmann Group DIN 69871 ISO 7388-1 Form ADB G 2,5 25000 min'1 b3nm) HSC HPC 1 4aBM iä HiRunER
