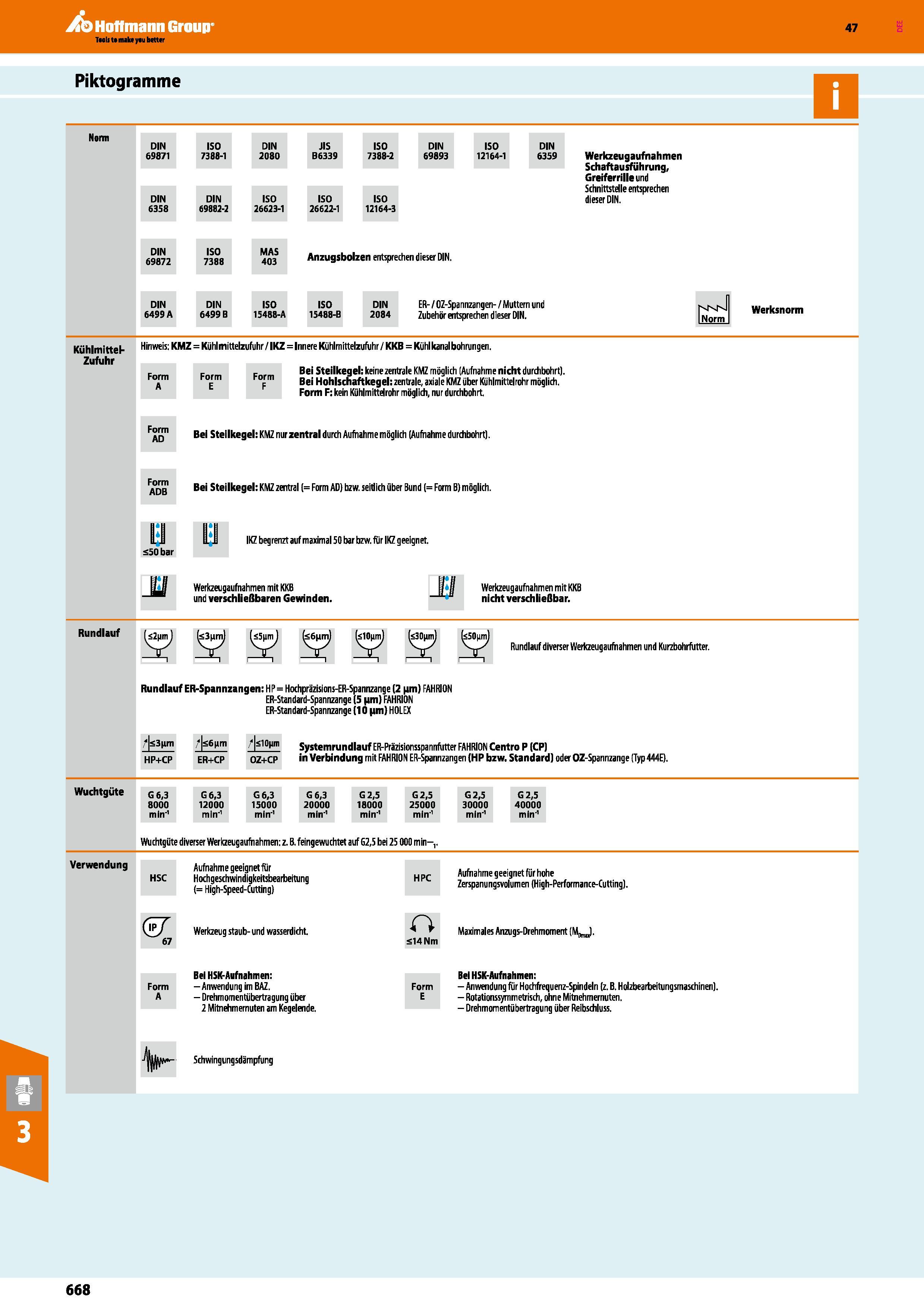

Piktogramme Nirm DIN 69871 ISO 7388-1 DIN 2080 DIN 6358 DIN 69882-2 ISO 26623-1 DIN 69872 ISO 7388 MAS 403 DIN 6499 A DIN 6499 B ISO 15488-A JIS

Piktogramme Nirm DIN 69871 ISO 7388-1 DIN 2080 DIN 6358 DIN 69882-2 ISO 26623-1 DIN 69872 ISO 7388 MAS 403 DIN 6499 A DIN 6499 B ISO 15488-A JIS B6339 ISO 7388-2 ISO 26622-1 ISO 12164-3 DIN 69893 ISO 12164-1 DIN 6359 Werkzeugaufnahmen Schaftausführung, Greiferrilleund Schnittstelle entsprechen dieser DIN. Anzugsbolzen entsprechen dieser DIN. ISO 15488-B DIN 2084 ER- / OZ-Spannzangen- / Muttern und Zubehör entsprechen dieser DIN. Werksnorm Kühlmittel- Hinweis KMZ = Kühlmittelzufuhr / IKZ=Innere Kühlmittelzufuhr/ KKB = Kühlkanalbohrungen. Zufuhr Bei Steilkegel keine zentrale KMZ möglich (Aufnahme nicht durchbohrt). Bei Hohlschaftkegel zentrale, axiale KMZ über Kühlmittel rohr möglich. Form F kein Kühlmittelrohr möglich, nur durchbohrt Form A Form E Form F Form AD Bei Steilkegel KMZ nur zentral durch Aufnahme möglich (Aufnahme durchbohrt). Bei Steilkegel KMZ zentral (= Form AD) bzw. seitlich über Bund (= Form B) möglich. 50 bar IKZ begrenzt auf maximal 50 bar bzw. für IKZ geeignet. Werkzeugaufnahmen mit KKB und verschließbaren Gewinden. Werkzeugaufnahmen mit KKB nicht verschlieBbar. Rundlauf <2 im J <3 mJ <5nm 6nm) <10nml <30nml <50„m Rundlauf diverser Werkzeugaufnahmen und Kurzbohrfvitter. Rundlauf ER-Spannzangen HP=Hochpräzisions-ER-Spannzange (2 im) FAHRION ER-Standard-Spannzange 15 pm) FAHRIDN ER-Standard-Spannzange (10 im) HOL EX -i "1 Systemrundlauf ER-Präzisionsspanrrfiitter FAHRION CentroP (CP) HP+CP ER+CP OZ+CP in Verbindung mit FAHRION ER-Spannzangen (HP bzw. Standard) oder OZ-Spannzange(Typ444E). Wuchtgüte G6,3 8000 min'1 G6,3 12000 min'1 G6,3 15000 min-1 G 6,3 20000 min'1 G 2,5 18000 min'1 G 2,5 25000 min'1 G 2,5 G 2,5 30000 40000 min'1 min'1 Wuchtgüte diverser Werkzeugaifftiahmen z. B. feingewuchtet auf G2,5 bei 25 000 min-. Verwendung Aufnahme geeignet für HSC Hochgeschwindigkeitsbearbeitung = High-Speed-Cutting) HPC <57 Werkzeug staub- und wasserdicht o 67 14Nm Aufnahme geeignet für hohe Zerspanungsvolumen High-Performance-Cutting). Maximales Anzugs-Drehmoment (MpnJ. Bei HSK-Aufnahmen Form -Anwendung imBAZ. Form A Drehmomentübertragung über E 2 Mitnehmernuten am Kegelende. Bei HSK-Auf nahmen Anwendung für Hochfrequenz-Spindeln (z. B. Holzbearbeitungsmaschinen). Rotationssymmetrisch, ohne Mitnehmernuten. Drehmomentüljertragung über Reibschluss. Schwingungsdämpfung 668 Hoffmann Group Katalog 47
