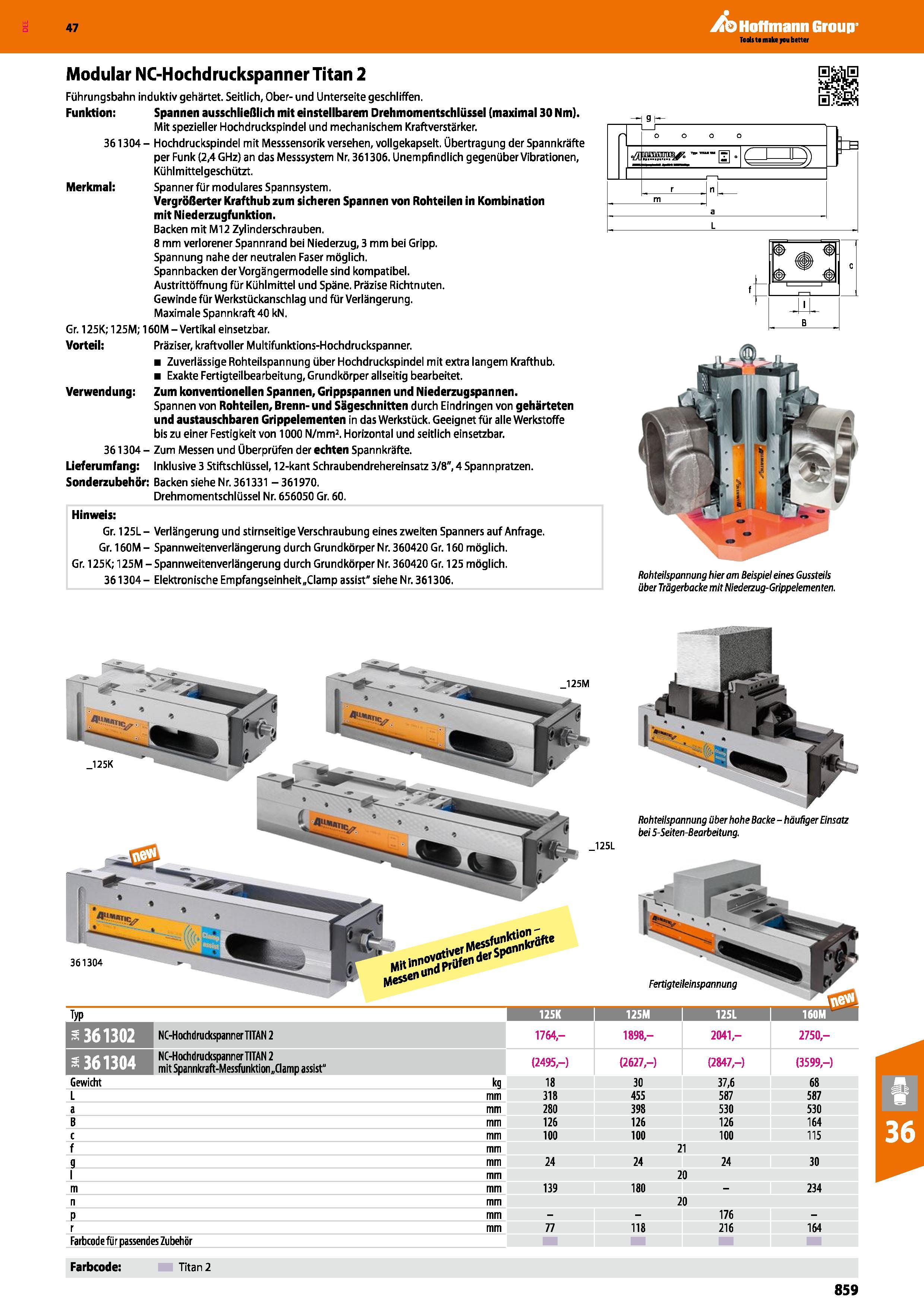

Modular NC-Hochdruckspanner Titan 2 Führungsbahn induktiv gehärtet Seitlich, Ober- und Unterseite geschliffen Funktion Spannen ausschließlich mit

Modular NC-Hochdruckspanner Titan 2 Führungsbahn induktiv gehärtet. Seitlich, Ober- und Unterseite geschliffen. Funktion Spannen ausschließlich mit einstellbarem Drehmomentschliissel (maximal 30 Nm). Mit spezieller Hochdruckspindel und mechanischem Kraftverstärker. 361304 Hochdruckspindel mit Messsensorik versehen, vollgekapselt. Übertragung der Spannkräfte per Funk (2,4 GHz) an das Messsystem Nr. 361306. Unempfindlich gegenüber Vibrationen, Kühlmittelgeschützt. Merkmal Spanner für modulares Spannsystem. Vergrößerter Krafthub zum sicheren Spannen von Rohteilen in Kombination mit Niederzugfunktion. Backen mit MI 2 Zylinderschrauben. 8 mm verlorener Spannrand bei Niederzug, 3 mm bei Gripp. Spannung nahe der neutralen Faser möglich. Spannbacken der Vorgängermodelle sind kompatibel. Austrittöffnung für Kühlmittel und Späne. Präzise Richtnuten. Gewinde für Werkstückanschlag und für Verlängerung. Maximale Spannkraft 40 kN. Gr. 125K; 125M; 160M Vertikal einsetzbar. Vorteil Präziser, kraftvoller Multifunktions-Hochdruckspanner. Zuverlässige Rohteilspannung über Hochdruckspindel mit extra langem Krafthub. Exakte Fertigteilbearbeitung, Grundkörper allseitig bearbeitet. Verwendung Zum konventionellen Spannen, Grippspannen und Niederzugspannen. Spannen von Rohteilen, Brenn- und Sägeschnitten durch Eindringen von gehärteten und austauschbaren Grippelementen in das Werkstück. Geeignet für alle Werkstoffe bis zu einer Festigkeit von 1000 N/mm2. Horizontal und seitlich einsetzbar. 361304- Zum Messen und Überprüfen der echten Spannkräfte. Lieferumfang Inklusive 3 Stiftschlüssel, 12-kant Schraubendrehereinsatz 3/8", 4 Spannpratzen. Sonderzubehör Backen siehe Nr. 361331 -361970. Drehmomentschlüssel Nr. 656050 Gr. 60. Hinweis Gr. 125L- Verlängerung und stirnseitige Verschraubung eines zweiten Spannersauf Anfrage. Gr. 160M Spannweitenverlängerung durch Grundkörper Nr. 360420 Gr. 160 möglich. Gr. 125K; 125M Spannweitenverlängerung durch Grundkörper Nr. 360420 Gr. 125 möglich. 361304- Elektronische Empfangseinheit„Clamp assist" siehe Nr. 361306. Roh teilspannung hier am Beispiel eines Gussteils über Trägerbacke mit Niederzug-Grippelemen ten. Roh teilspannung über hohe Backe häufiger Einsatz bei 5-Seiten-Bearbeitung. witinnoV%rü,en Me e0Ü 361304 Fertigteileinspannung ETXfcTTfl NC-Hochdruckspanner TITAN 2 1764,- 1898,- 2041,- 2750,- NC-Hochdruckspanner TITAN 2 Efclttai 1 mit Spannkraft-Messfunktion„Clamp assist" (2495,-) (2627,-) (2847,-) (3599,-) Gewicht kg 18 30 37,6 68 L mm 318 455 587 587 a mm 280 398 530 530 B mm 126 126 126 164 c mm 100 100 100 115 f mm 21 g mm 24 24 24 30 i mm 20 m mm 139 180 234 n mm 20 P mm 176 r mm 77 118 216 164 Farbcode für passendes Zubehör Farbcode Titan 2 859 Katalog 47 Hoffmann Group
