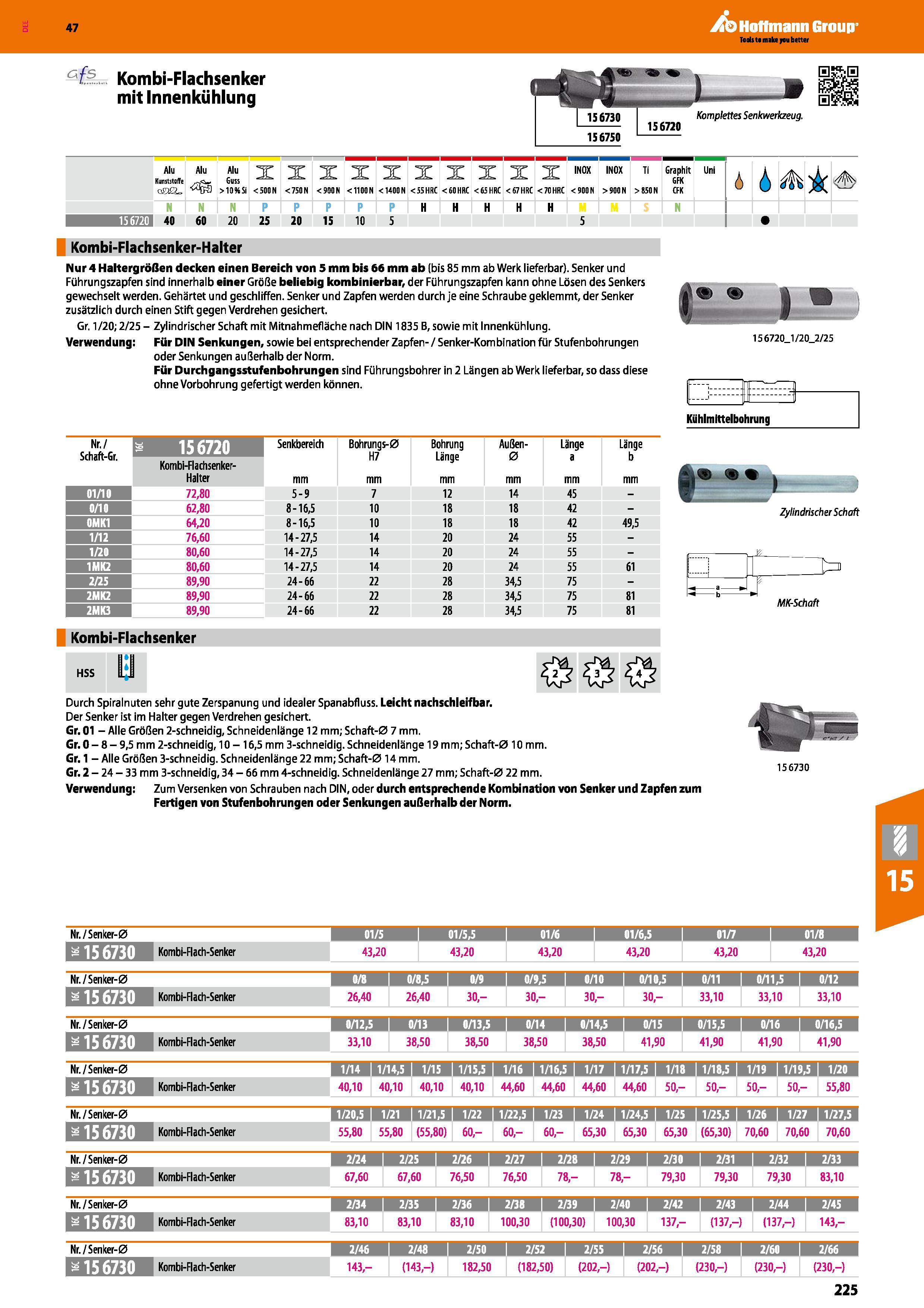

Kombi-Flachsenker-Halter Nur 4 Haltergrößen decken einen Bereich von 5 mm bis 66 mm ab (bis 85 mm ab Werk lieferbar) Senker und Führungszapfen si

Kombi-Flachsenker-Halter Nur 4 Haltergrößen decken einen Bereich von 5 mm bis 66 mm ab (bis 85 mm ab Werk lieferbar). Senker und Führungszapfen sind innerhalb einer Größe beliebig kombinierbar, der Führungszapfen kann ohne Lösen des Senkers gewechselt werden. Gehärtet und geschliffen. Senker und Zapfen werden durch je eine Schraube geklemmt, der Senker zusätzlich durch einen Stift gegen Verdrehen gesichert. Gr. 1/20; 2/25 Zylindrischer Schaft mit Mitnahmefläche nach DIN 1835 B, sowie mit Innenkühlung. Verwendung Für DIN Senkungen, sowie bei entsprechender Zapfen- / Senker-Kombination für Stufenbohrungen oder Senkungen außerhalb der Norm. Für Durchgangsstufenbohrungen sind Führungsbohrer in 2 Längen ab Werk lieferbar, so dass diese ohne Vorbohrung gefertigt werden können. 15 6720_1 /20_2/25 Kühlmittelbohrung Nr./ Schaft-Gr. 156720 Senkbereich Bohrungs-0 H7 Bohrung Länge Außen- 0 Länge Länge b Kombi-Flachsenker- a Halter mm 01/10 72,80 5-9 7 12 14 45 0/10 62,80 8-16,5 10 18 18 42 64,20 8-16,5 10 18 18 42 49,5 1/12 76,60 14-27,5 14 20 24 55 1/20 80,60 14-27,5 14 20 24 55 1MK2 80,60 14-27,5 14 20 24 55 61 2/25 89,90 24-66 22 28 34,5 75 89,90 24-66 22 28 34,5 75 81 89,90 24-66 22 28 34,5 75 81 Zylin drischer Schaft MK-Schaft Kombi-Flachsenker HSS Durch Spiralnuten sehr gute Zerspanung und idealer Spanabfluss. Leicht nachschleifbar. Der Senker ist im Halter gegen Verdrehen gesichert. Gr. 01 Alle Größen 2-schneidig, Schneidenlänge 12 mm; Schaft-0 7 mm. Gr. 0 8 9,5 mm 2-schneidig, 10 16,5 mm 3-schneidig. Schneidenlänge 19 mm; Schaft-010 mm. Gr. 1 Alle Größen 3-schneidig. Schneidenlänge 22 mm; Schaft-014 mm. Gr. 2 24 33 mm 3-schneidig, 34 66 mm 4-schneidig. Schneidenlänge 27 mm; Schaft-0 22 mm. Verwendung Zum Versenken von Schrauben nach DIN, oder durch entsprechende Kombination von Senker und Zapfen zum Fertigen von Stufenbohrungen oder Senkungen außerhalb der Norm. 156730 Nr./Senker-0 1 01/5 1 01/5,5 S 01/6 01/6,5 i 01/7 01/8 I 15 6730 43,20 43,20 43,20 43,20 43,20 43,20 Nr./Senker-0 H 0/8 0/8,5 0/9 0/9,5 0/10 1 0/10,5 0/11 I 0/11,5 1 0/12 15 6730 26,40 26,40 30,- 30- 30,- 30,- 33,10 33,10 33,10 Nr./Senker-0 0/12,5 0/13 1 0/13,5 1 0/14 1 0/14,5 0/15 I 0/15,5 ; 0/16 i 0/16,5 156730 33,10 38,50 38,50 38,50 38,50 41,90 41,90 41,90 41,90 Nr./Senker-0 1/14 1 1/14,5 1 1/15 1 1/15,5 1 1/16 1 1/16,5 1 1/17 1 1/17,5 1 1/18 1 1/18,5 1 1/19 1 1/19,5 1 1/20 15 6730 Kombi-Flach-Senker 40,10 40,10 40,10 40,10 44,60 44,60 44,60 44,60 50,- 50,- 50,- 50,- 55,80 Nr. /Senker-0 1/20,5 I 1/21 I 1/21,5 I 1/22 1 1/22,5 1 1/23 15 6730 Kombi-Flach-Senker 55,80 55,80 (55,80) 60,- 60,- 60,- 65,30 65,30 65,30 (65,30) 70,60 70,60 70,60 Nr./Senker-0 HH 2/24 2/25 I 2/26 I 2/27 I 2/28 i 2/29 2/30 1 2/31 I 2/32 I 2/33 1 15 6730 67,60 67,60 76,50 76,50 78,- 78,- 79,30 79,30 79,30 83,10 Nr./Senker-0 BRÜH 2/34 I 2/35 2/36 2/38 I 2/39 2/40 2/42 I 2/43 2/44 i 2/45 156730 83,10 83,10 83,10 100,30 (100,30) 100,30 137- (137,-) (137,-) 143,- Nr. / Senker-0 HB 2/46 i 2/48 2/50 l 2/52 2/55 I 2/56 2/58 i 2/60 I 2/66 I 156730 143, (143,-) 182,50 (182,50) (202,-) (202,-) (230,-) (230,-) (230,-) 225 Katalog 47 Hoffmann Group Kombi-Flachsenker mit Innenkühlung Alu Kunststoffe c nri 40 Alu Guss > lOWSi X < 500 N X < 750 N X <900N X < 1100 N X < 1400 N X <55 HRC X < SO HRC X < 5 HRC X <67 HRC X <70 HRC INOX <900N INOX >900N Ti > 850 N Graphit GFK CFK Uni 4 A N P H N 60 20 25 20 15 10 5 5
