Klemmdrehhalter Garant PSSN 45° für Wendeschneidplatten SN Mit interner Kühlmittelzufuhr zur Schneide Durch die Kühlung über die Präzisionsdüsen

Klemmdrehhalter Garant PSSN 45° für Wendeschneidplatten SN Mit interner Kühlmittelzufuhr zur Schneide Durch die Kühlung über die Präzisionsdüsen

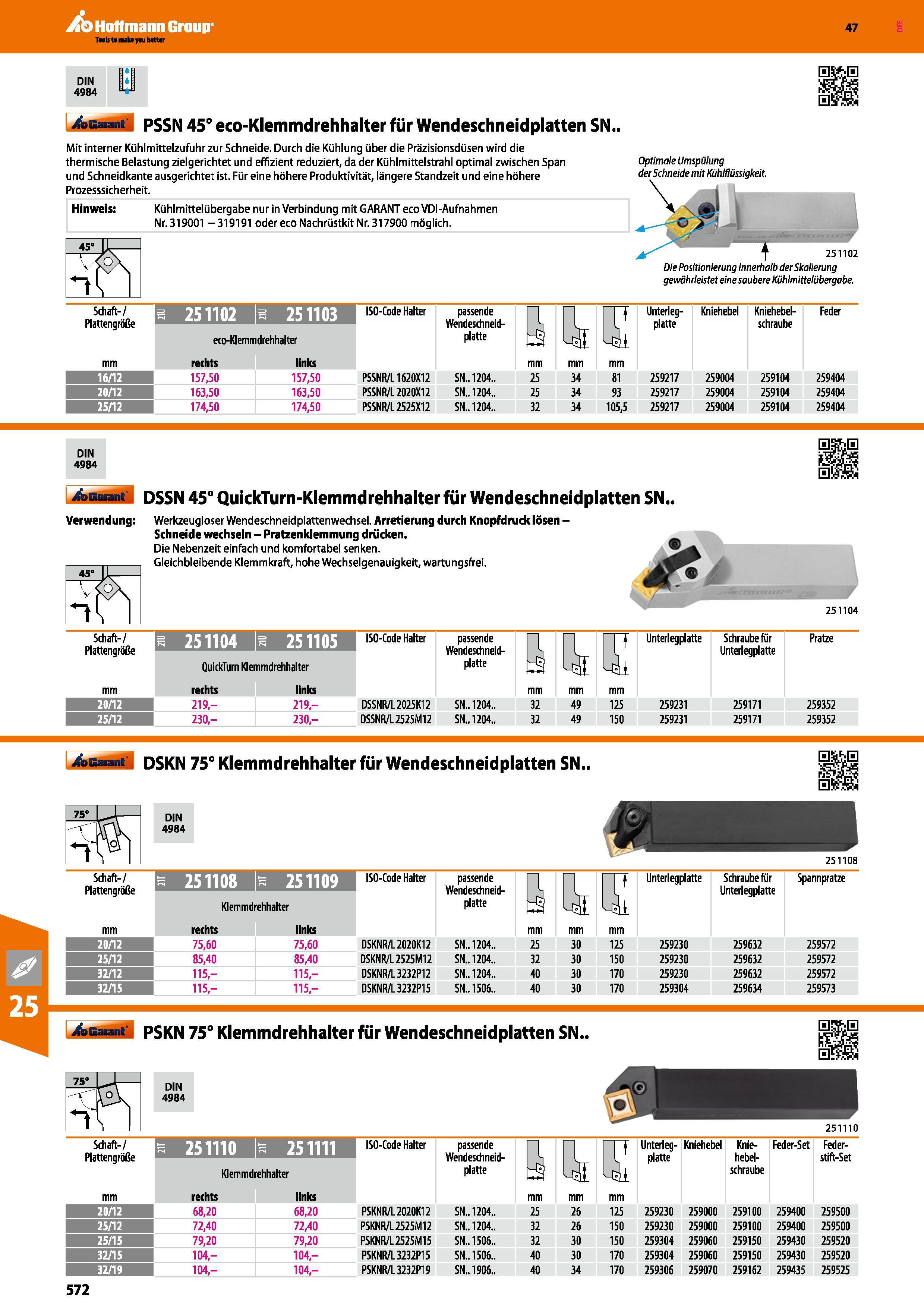

Klemmdrehhalter Garant PSSN 45° für Wendeschneidplatten SN.. Mit interner Kühlmittelzufuhr zur Schneide. Durch die Kühlung über die Präzisionsdüsen wird die thermische Belastung zielgerichtet und effizient reduziert, da der Kühlmittelstrahl optimal zwischen Span und Schneidkante ausgerichtet ist. Für eine höhere Produktivität, längere Standzeit und eine höhere Prozesssicherheit. Hinweis Kühlmittelübergabe nur in Verbindung mit GARANT ecoVDI-Aufnahmen Nr.319001 -319191 oder eco Nachrüstkit Nr.317900 möglich. Optimale Umspülung der Schneide mit Kühlflüssigkeit. gewährleistet eine saubere Kühlmittelübergabe. Schaft-/ Plattengröße 251102 b 251103 eco-Klemmdrehhalter ISO-Code Halter passende Wendeschneidplatte rcchts 157.50 163.50 174.50 links 157.50 PSSNR/L1620X12 SN.. 1204.. 163.50 PSSNR/L 2020X12 SN.. 1204.. 174.50 PSSNR/L 2525X12 SN..1204.. mm 25 25 32 mm 34 34 34 mm 81 93 105,5 Unterleg- platte 259217 259217 259217 Kniehebel Kniehebelschraube 259004 259004 259004 Feder 259104 259404 259104 259404 259104 259404 DIN 4984 boaiaiii DSSN 45° QuickTurn-Klemmdrehhalter für Wendeschneidplatten SN. Verwendung Werkzeugloser Wendeschneidplattenwechsel. Arretierung durch Knopfdruck lösen -Schneide wechseln Pratzenklemmung drücken. Die Nebenzeit einfach und komfortabel senken. Gleichbleibende Klemmkraft, hohe Wechselgenauigkeit, wartungsfrei. Schaft-/ Plattengröße 251104 \n 251105 QuickTurn Klemmdrehhalter rcchts 219,- 230,- links 219- 230,- ISO-Code Halter DSSNR/L 2025K12 DSSNR/L 2525M12 passende Wendeschneid- platte SN.. 1204.. SN.. 1204.. Unterlegplatte Schraube für Unterlegplatte mm 32 32 mm 49 49 mm 125 150 251104 259231 259231 259171 259171 Pratze 259352 259352 DSKN 75° Klemmdrehhalter für Wendeschneidplatten SN.. DIN 4984 Schaft-/ Plattengröße 251108 251109 ISO-Code Halter Klemmdrehhalter passende Wendeschneid- platte Unterlegplatte Schraube für Spannpratze Unterlegplatte mm rechts links mm 20/12 75,60 75,60 DSKNR/L2020K12 SN.. 1204.. 25 30 125 259230 259632 259572 25/12 85,40 85,40 DSKNR/L 2525M12 SN.. 1204.. 32 30 150 259230 259632 259572 32/12 115,- 115- DSKNR/L 3232P12 SN.. 1204.. 40 30 170 259230 259632 259572 32/15 115,- 115- DSKNR/L3232P15 SN.. 1506.. 40 30 170 259304 259634 259573 4asm M PSKN 75° Klemmdrehhalter für Wendeschneidplatten SN. DIN 4984 251110 muia Klemmdrehhalter 251111 ISO-Code Halter passende Wendeschneidplatte Unterleg- Kniehebel Knie- Feder-Set Federplatte hebel- stift-Set schraube mm rechts links mm 20/12 68,20 68,20 PSKNR/L 2020K12 SN.. 1204.. 25 26 125 259230 259000 259100 259400 259500 25/12 72,40 72,40 PSKNR/L 2525M12 SN.. 1204.. 32 26 150 259230 259000 259100 259400 259500 25/15 79,20 79,20 PSKNR/L 2525M15 SN.. 1506.. 32 30 150 259304 259060 259150 259430 259520 32/15 104,- 104,- PSKNR/L3232P15 SN.. 1506.. 40 30 170 259304 259060 259150 259430 259520 32/19 104,- 104- PSKNR/L3232P19 SN.. 1906.. 40 34 170 259306 259070 259162 259435 259525 572 Hoffmann Group Katalog 47 DIN 4984 H"a
