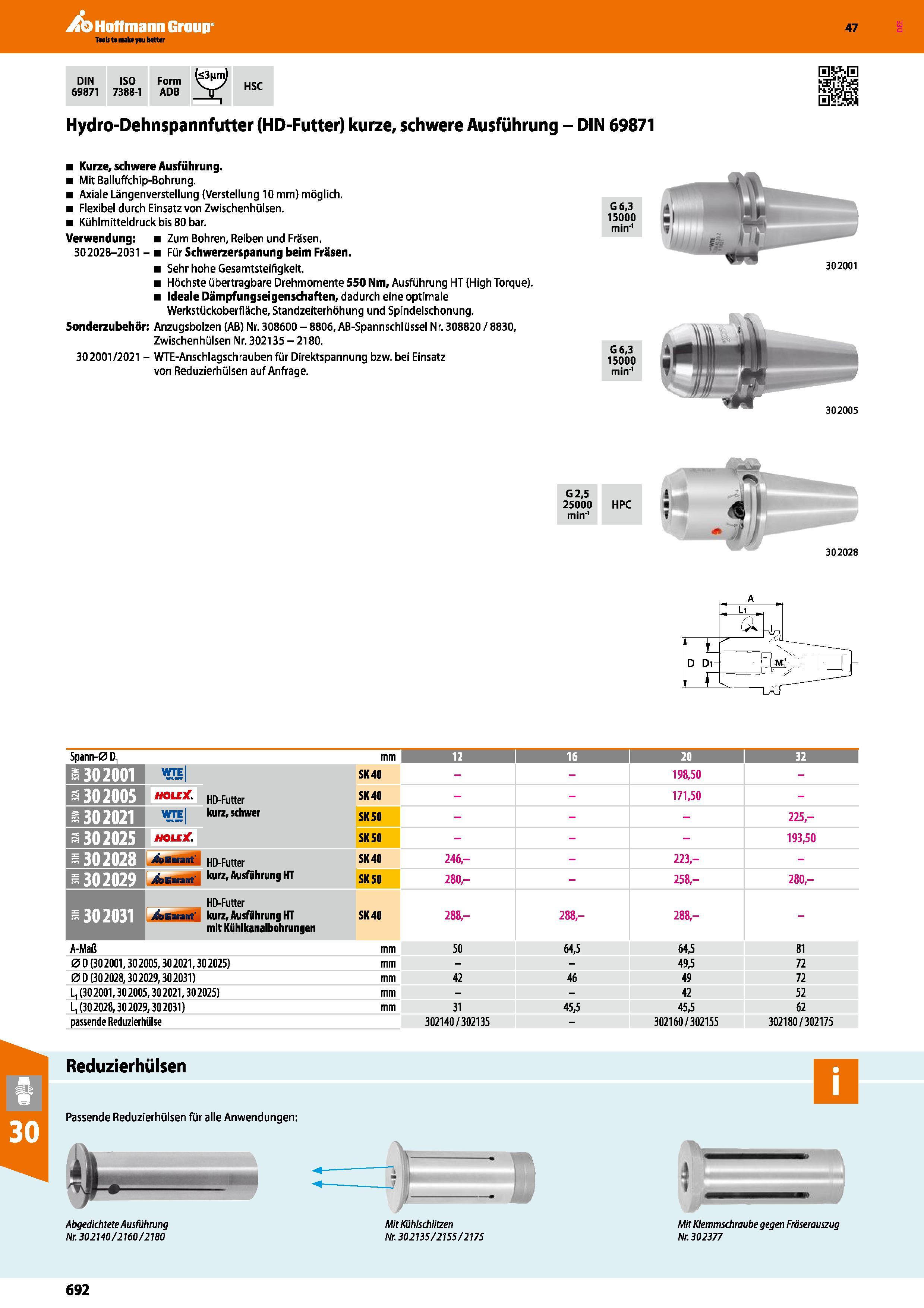

Hydro-Dehnspannfutter (HD-Futter) kurze, schwere Ausführung DIN 69871 Kurze, schwere Ausführung Mit Balluffchip-Bohrung Axiale Längenverstellung

Hydro-Dehnspannfutter (HD-Futter) kurze, schwere Ausführung DIN 69871 Kurze, schwere Ausführung. Mit Balluffchip-Bohrung. Axiale Längenverstellung (Verstellung 10 mm) möglich. Flexibel durch Einsatz von Zwischenhülsen. Kühlmitteldruck bis 80 bar. Verwendung; Zum Bohren, Reiben und Fräsen. 302028-2031 Für Schwerzerspanung beim Fräsen. Sehr hohe Gesamtsteifigkeit. Höchste übertragbare Drehmomente 550 Nm, Ausführung HT (High Torque). Ideale Dämpfungseigenschaften, dadurch eine optimale Werkstückoberfläche, Standzeiterhöhung und Spindelschonung. Sonderzubehör; Anzugsbolzen (AB) Nr. 308600 8806, AB-Spannschlüssel Nr. 308820/8830, Zwischenhülsen Nr. 302135 2180. 302001/2021 WTE-Anschlagschrauben für Direktspannung bzw. bei Einsatz von Reduzierhülsen auf Anfrage. G6,3 15000 min'1 G6,3 15000 min'1 G2,5 25000 HPC min'1 302028 r- D Spann-0 D. mm 12 16 20 32 s 302001 wte SK 40 198,50 -c PI 302005 holeX. HD-Futter SK 40 171,50 S 302021 WTEj kurz, schwer SK 50 225,- S 302025 HOLLjC. SK 50 193,50 302028 Asinirt HD-Futter SK 40 246,- 223,- s 302029 Garant kurz, Ausführung HT SK 50 280,- 258,- 280,- s 302031 HD-Futter 4 sm ä kurz, Ausführung HT mit Kühlkanalbohrungen SK 40 288,- 288,- 288,- A-Maß mm 50 64,5 64,5 81 0 D (302001,302005,302021,302025) mm 49,5 72 0D (302028,302029,302031) mm 42 46 49 72 L, (30 2001,30 2005,30 2021,30 2025) mm 42 52 L, (302028,302029,302031) mm 31 45,5 45,5 62 passende Reduzierhülse 302140/302135 302160/302155 302180/302175 Reduzierhülsen Passende Reduzierhülsen für alle Anwendungen Abgedichtete Ausführung Nr. 302140/2160/2180 Mit Kühlschlitzen Nr. 302135/2155/2175 Mit Klemmschraube gegen Fräserauszug Nr. 302377 302001 302005 692 Hoffmann Group Katalog 47 DIN ISO Form b3nm) HSC 69871 7388-1 ADB
