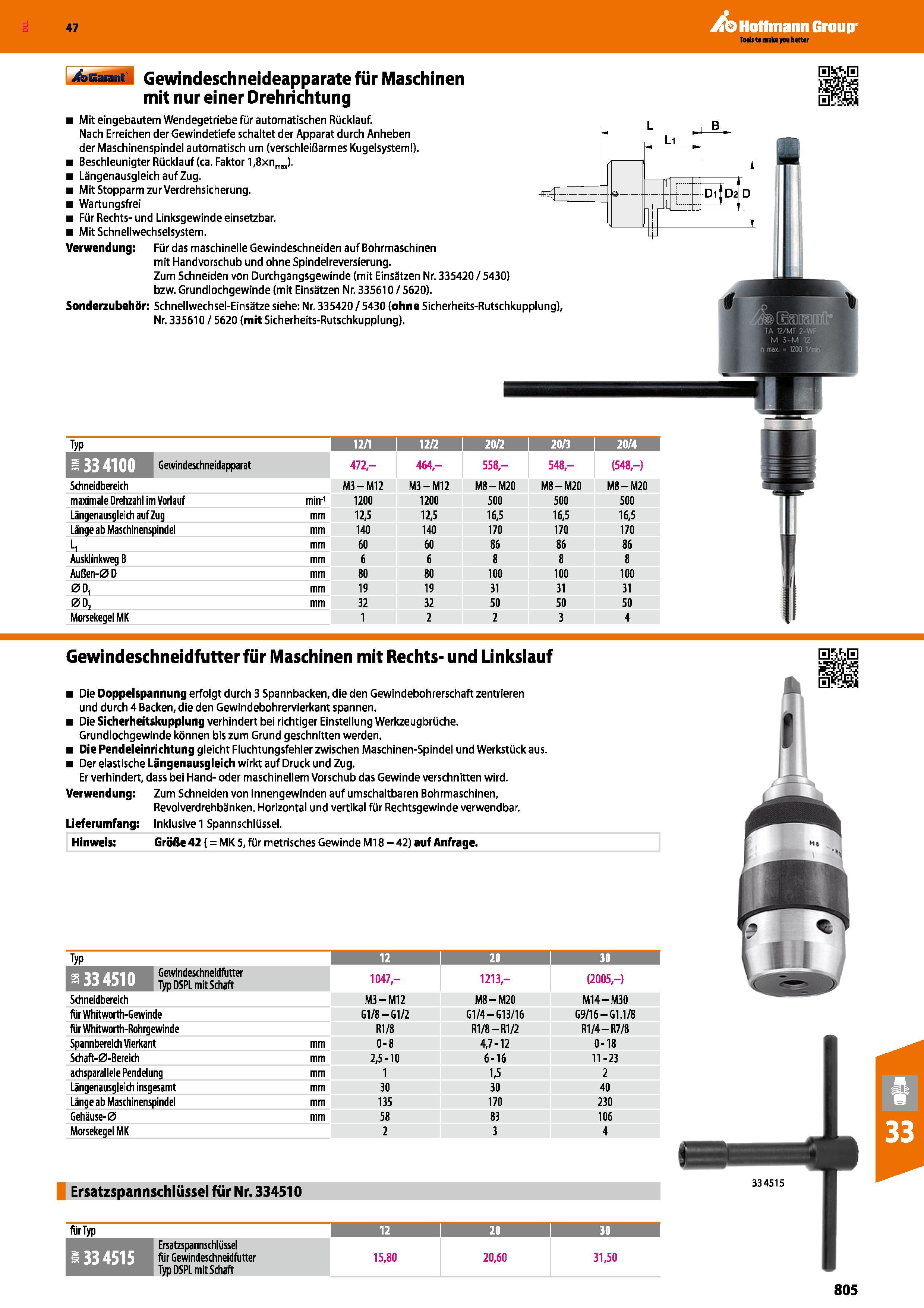

Gewindeschneideapparate für Maschinen mit nur einer Drehrichtung Mit eingebautem Wendegetriebe für automatischen Rücklauf Nach Erreichen der Gewi

Gewindeschneideapparate für Maschinen mit nur einer Drehrichtung Mit eingebautem Wendegetriebe für automatischen Rücklauf. Nach Erreichen der Gewindetiefe schaltet der Apparat durch Anheben der Maschinenspindel automatisch um (verschleißarmes Kugelsystem ). Beschleunigter Rücklauf (ca. Faktor 1,8xnmal). Längenausgleich auf Zug. Mit Stopparm zur Verdrehsicherung. Wartungsfrei Für Rechts- und Linksgewinde einsetzbar. Mit Schnellwechselsystem. Verwendung Für das maschinelle Gewindeschneiden auf Bohrmaschinen mit Mandvorschub und ohne Spindelreversierung. Zum Schneiden von Durchgangsgewinde (mit Einsätzen Nr. 335420 / 5430) bzw. Grundlochgewinde (mit Einsätzen Nr. 335610 / 5620). Sonderzubehör Schnellwechsel-Einsätze siehe Nr. 335420 / 5430 (ohne Sicherheits-Rutschkupplung), Nr. 335610 / 5620 (mit Sicherheits-Rutschkupplung). Typ 1 12/1 12/2 i 20/2 i 20/3 i 20/4 1 StrjTiT Gewindeschneidapparat 472,- 464,- 558,- 548,- (548,-) Schneidbereich M3-M12 M3-M12 M8-M20 M8-M20 M8-M20 maximale Drehzahl im Vorlauf min-1 1200 1200 500 500 500 Längenausgleich auf Zug mm 12,5 12,5 16,5 16,5 16,5 Länge ab Maschinenspindel mm 140 140 170 170 170 L, mm 60 60 86 86 86 Ausklinkweg B mm 6 6 8 8 8 Außen-0 D mm 80 80 100 100 100 0D, mm 19 19 31 31 31 0D2 mm 32 32 50 50 50 Morsekegel MK 1 2 2 3 4 Gewindeschneidfutter für Maschinen mit Rechts- und Linkslauf Die Doppelspannung erfolgt durch 3 Spannbacken, die den Gewindebohrerschaft zentrieren und durch 4 Backen, die den Gewindebohrervierkant spannen. Die Sicherheitskupplung verhindert bei richtiger Einstellung Werkzeugbrüche. Grundlochgewinde können bis zum Grund geschnitten werden. Die Pendeleinrichtung gleicht Fluchtungsfehler zwischen Maschinen-Spindel und Werkstück aus. Der elastische Längenausgleich wirkt auf Druck und Zug. Er verhindert, dass bei Hand- oder maschinellem Vorschub das Gewinde verschnitten wird. Verwendung Zum Schneiden von Innengewinden auf umschaltbaren Bohrmaschinen, Revolverdrehbänken. Horizontal und vertikal für Rechtsgewinde verwendbar. Lieferumfang Inklusive 1 Spannschlüssel. Hinweis Größe 42 (= MK 5, für metrisches Gewinde Ml 8 42) auf Anfrage. Typ 12 I 20 30 PRVfflB Gewindeschneidfutter Typ DSPL mit Schaft 1047- 1213,- (2005,-) Schneidbereich M3-M12 M8-M20 M14-M30 fiirWhitworth-Gewinde G1/8-G1/2 Gl/4 G13/16 G9/16 G1.1/8 fiir Whitworth-Rohrgewinde RI/8 RI/8 RI/2 R1/4-R7/8 Spannbereich Vierkant mm 0-8 4,7-12 0-18 Schaft-0-Bereich mm 2,5-10 6-16 11-23 achsparalleie Pendelung mm 1 1,5 2 Längenausgleich insgesamt mm 30 30 40 Länge ab Maschinenspindel mm 135 170 230 Gehäuse-0 mm 58 83 106 Morsekegel MK 2 3 4 L I Ersatzspannschlüssel für Nr. 334510 334515 für Typ 12 I 20 i 30 S 33 4515 Ersatzspannschlüssel fiir Gewindeschneidflitter Typ DSPL mit Schaft 15,80 20,60 31,50 805 Katalog 47 Hoffmann Group 4asa ni
