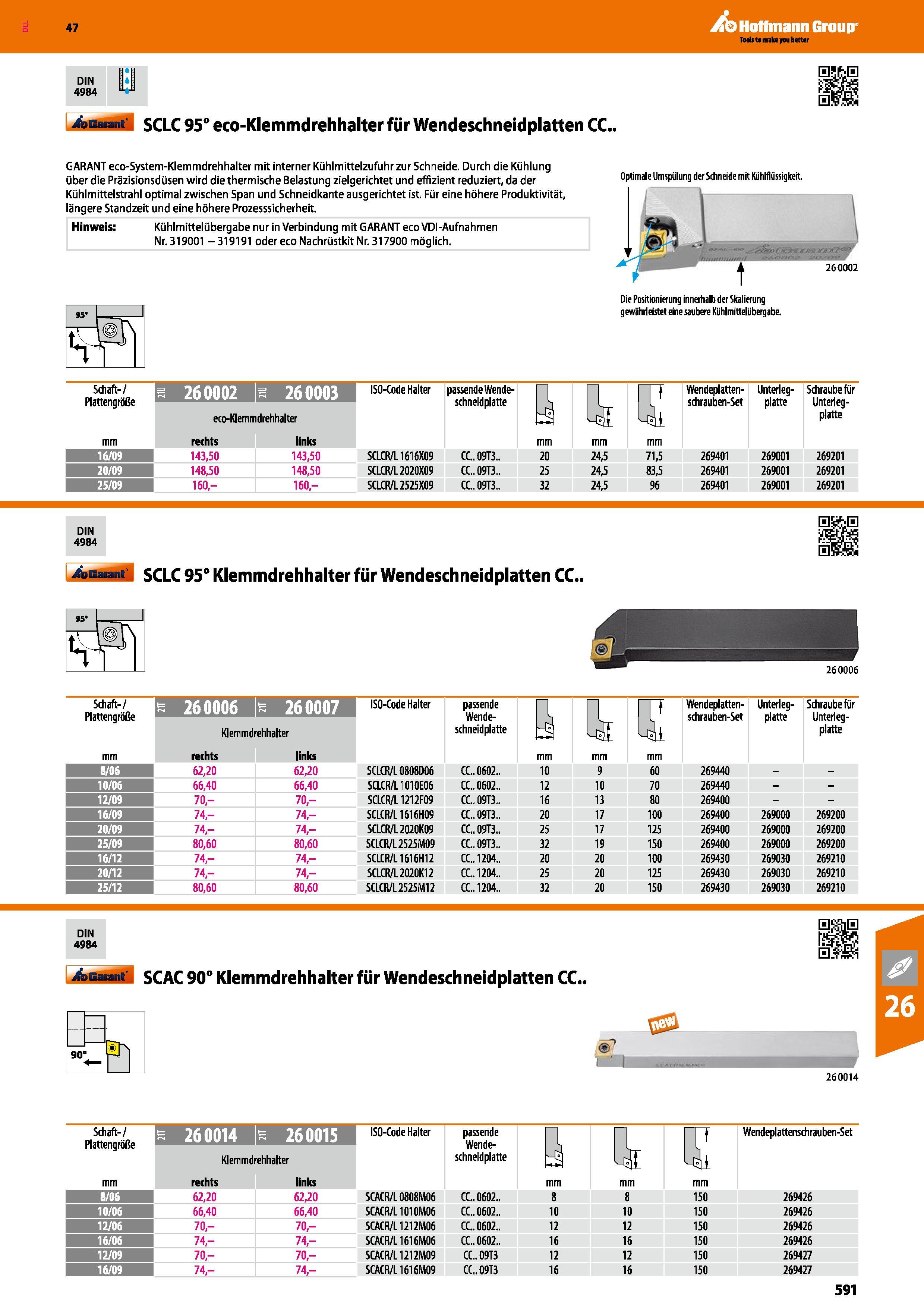

Garant SCLC 95° eco-Klemmdrehhalter für Wendeschneidplatten CC GARANT eco-System-Klemmdrehhalter mit interner Kühlmittelzufuhr zur Schneide Durch

Garant SCLC 95° eco-Klemmdrehhalter für Wendeschneidplatten CC. GARANT eco-System-Klemmdrehhalter mit interner Kühlmittelzufuhr zur Schneide. Durch die Kühlung über die Präzisionsdüsen wird die thermische Belastung zielgerichtet und effizient reduziert, da der Kühlmittelstrahl optimal zwischen Span und Schneidkante ausgerichtet ist. Für eine höhere Produktivität, längere Standzeit und eine höhere Prozesssicherheit. Hinweis Kühlmittelübergabe nur in Verbindung mit GARANT ecoVDI-Aufnahmen Nr.319001 -319191 oder eco Nachrüstkit Nr.317900 möglich. n Optimale Umspülung der Schneide mit Kühlflüssigkeit 260002 Die Positionierung innerhalb der Skalierung gewährleistet eine saubere Kühlnittelübergabe. Schaft-/ Plattengröße s 260002 b 260003 eco-Klemmdrehhalter mm rcchts links 16/09 143,50 143,50 20/09 148,50 148,50 25/09 160,- 160,- ISO-Code Halter passende Wendeschneidplatte mm SCLCR/L1616X09 CC..09T3.. 20 SCLCR/L 2020X09 CC..09T3.. 25 SCLCR/L 2525X09 CC..09T3.. 32 mm 24.5 24.5 24.5 Wendeplatten- Unterleg- Schraubefür schrauben-Set platte Unterleg- platte mm 71.5 269401 269001 269201 83.5 269401 269001 269201 96 269401 269001 269201 DIN 4984 SCLC 95° Klemmdrehhalter für Wendeschneidplatten CC.. i 260006 Schaft-/ Plattengröße mm f .niinr.- gl 260007 ISO-Code Halter passende Wende- schneidplatte mm 1 mm Gü mm Wendeplatten- schrauben-Set Unterleg- platte Schraubefür Unterleg- platte Klemmdrehhalter rechts links 8/06 62,20 62,20 SCLCR/L 0808D06 CC.. 0602.. 10 9 60 269440 10/06 66,40 66,40 SCLCR/L1010E06 CC.. 0602.. 12 10 70 269440 12/09 70,- 70,- SCLCR/L1212F09 CC..09T3.. 16 13 80 269400 16/09 74,- 74- SCLCR/L 1616H09 CC..09T3.. 20 17 100 269400 269000 269200 20/09 74,- 74- SCLCR/L 2020K09 CC..09T3.. 25 17 125 269400 269000 269200 25/09 80,60 80,60 SCLCR/L 2525M09 CC..09T3.. 32 19 150 269400 269000 269200 16/12 74- 74,- SCLCR/L 1616H12 CC.. 1204.. 20 20 100 269430 269030 269210 20/12 74,- 74,- SCLCR/L2020K12 CC.. 1204.. 25 20 125 269430 269030 269210 25/12 80,60 80,60 SCLCR/L 2525M12 CC.. 1204.. 32 20 150 269430 269030 269210 DIN 4984 SCAC 90° Klemmdrehhalter für Wendeschneidplatten CC. 260014 Schaft-/ Plattengröße mm 260015 Klemmdrehhalter rechts links 8/06 62,20 62,20 10/06 66,40 66,40 12/06 70,- 70,- 16/06 74,- 74,- 12/09 70,- 70- 16/09 74,- 74- ISO-Code Halter SCACR/L 0808M06 SCACR/L1010M06 SCACR/L 1212M06 SCACR/L 1616M06 SCACR/L 1212M09 SCACR/L 1616M09 passende Wende- schneidplatte CC.. 0602.. CC.. 0602.. CC.. 0602.. CC.. 0602.. CC..09T3 CC..09T3 10 12 16 12 16 mm 8 10 12 16 12 16 mm 150 150 150 150 150 150 Wendeplattenschrauben-Set 269426 269426 269426 269426 269427 269427 591 Katalog 47 Hoffmann Group DIN 4984 pm
