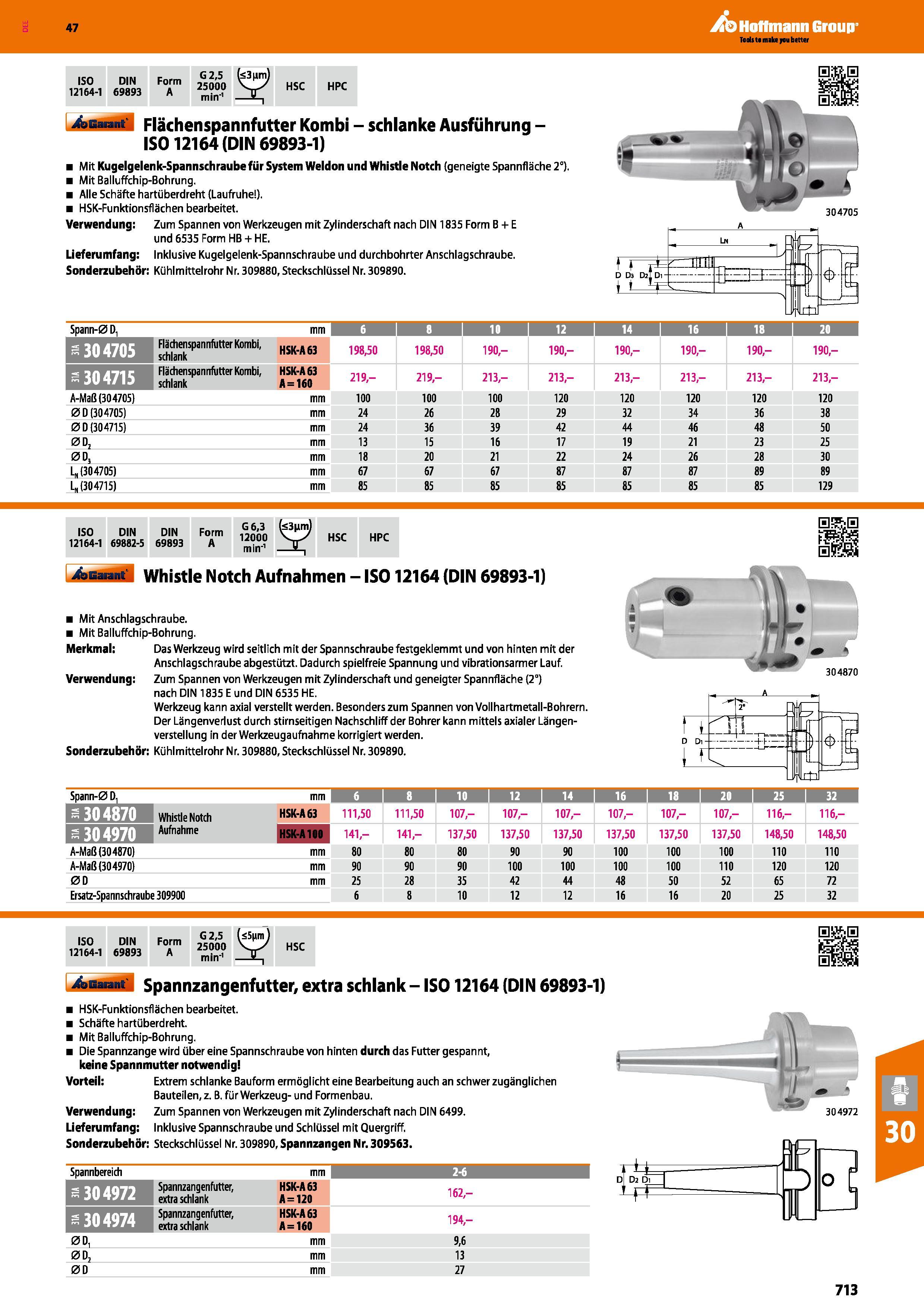

Flächenspannfutter Kombi schlanke Ausführung -IS012164 (DIN 69893-1) Mit Kugelgelenk-Spannschraube für System Weldon und Whistle Notch (geneigte

Flächenspannfutter Kombi schlanke Ausführung -IS012164 (DIN 69893-1) Mit Kugelgelenk-Spannschraube für System Weldon und Whistle Notch (geneigte Spannfläche 2°). Mit Balluffchip-Bohrung. Alle Schäfte hartüberdreht (Laufruhe ). HSK-Funktionsflächen bearbeitet. Verwendung Zum Spannen von Werkzeugen mit Zylinderschaft nach DIN 1835 Form B + E und 6535 Form HB + HE. Lieferumfang Inklusive Kugelgelenk-Spannschraube und durchbohrter Anschlagschraube. Sonderzubehör Kühlmittelrohr Nr. 309880, Steckschlüssel Nr. 309890. Spann-0 D. mm 6 10 i 12 14 16 i 18 20 30 4705 Flächenspannfiitter Kombi, uc„ schlank HSK'A63 198,50 198,50 190,- 190,- 190,- 190,- 190,- 190,- s 304715 Flächenspannfiitter Kombi, HSK-A63 schlank A=160 219,- 219,- 213,- 213,- 213,- 213,- 213,- 213,- A-Maß (304705) mm 100 100 100 120 120 120 120 120 0D (304705) mm 24 26 28 29 32 34 36 38 00(304715) mm 24 36 39 42 44 46 48 50 0O2 mm 13 15 16 17 19 21 23 25 0Dä mm 18 20 21 22 24 26 28 30 L„ (304705) mm 67 67 67 87 87 87 89 89 L„ (304715) mm 85 85 85 85 85 85 85 129 ISO 12164-1 DIN 69882-5 DIN 69893 Form A G6,3 12000 min-1 (<3nm) vjy sc HPC Whistle Notch Aufnahmen ISO 12164 (DIN 69893-1) Mit Anschlagschraube. Mit Balluffchip-Bohrung. Merkmal Das Werkzeug wird seitlich mit der Spannschraube festgeklemmt und von hinten mit der Anschlagschraube abgestützt. Dadurch spielfreie Spannung und vibrationsarmer Lauf. Verwendung Zum Spannen von Werkzeugen mit Zylinderschaft und geneigter Spannfläche (2°) nach DIN 1835 E und DIN 6535 HE. Werkzeug kann axial verstellt werden. Besonders zum Spannen von Vollhartmetall-Bohrern. Der Längenverlust durch stirnseitigen Nachschliff der Bohrer kann mittels axialer Längenverstellung in der Werkzeugaufnahme korrigiert werden. Sonderzubehör Kühlmittelrohr Nr. 309880, Steckschlüssel Nr. 309890. 5pann-0 D. mm 6 8 10 12 14 16 18 20 25 32 -304870 MM HSK-A63 111,50 111,50 107,- 107- 107,- 107,- 107- 107,- 116,- 116,- s 30 4970 Hfl HSK-A100 141- 141,- 137,50 137,50 137,50 137,50 137,50 137,50 148,50 148,50 A-Maß (304870) mm 80 80 80 90 90 100 100 100 110 110 A-Maß (304970) mm 90 90 90 100 100 100 100 110 120 120 00 mm 25 28 35 42 44 48 50 52 65 72 Ersatz-Spannschraube 309900 6 8 10 12 12 16 16 20 25 32 ISO DIN 12164-1 69893 Form A G 2,5 25000 min'1 HSC Spannzangenfutter, extra schlank ISO 12164 (DIN 69893-1) HSK-Funktionsflächen bearbeitet. Schäfte hartüberdreht. Mit Balluffchip-Bohrung. Die Spannzange wird über eine Spannschraube von hinten durch das Futter gespannt, keine Spannmutter notwendig Vorteil Extrem schlanke Bauform ermöglicht eine Bearbeitung auch an schwer zugänglichen Bauteilen, z. B. für Werkzeug- und Formenbau. Verwendung Zum Spannen von Werkzeugen mit Zylinderschaft nach DIN 6499. Lieferumfang Inklusive Spannschraube und Schlüssel mit Quergriff. Sonderzubehör Steckschlüssel Nr. 309890, Spannzangen Nr. 309563. Spannbereich mm 2-6 1 Spannzangenfutter, extra schlank HSK-A63 A = 120 162,- Spannzangenfutter, extra schlank HSK-A63 A = 160 194,- 00, mm 9,6 0D2 mm 13 0D mm 27 D Dl Di -F 304972 713 Katalog 47 Hoffmann Group ISO 12164-1 DIN 69893 Form A G 2,5 25000 min'1 b3nm) HSC HPC l 4tfiannt'
