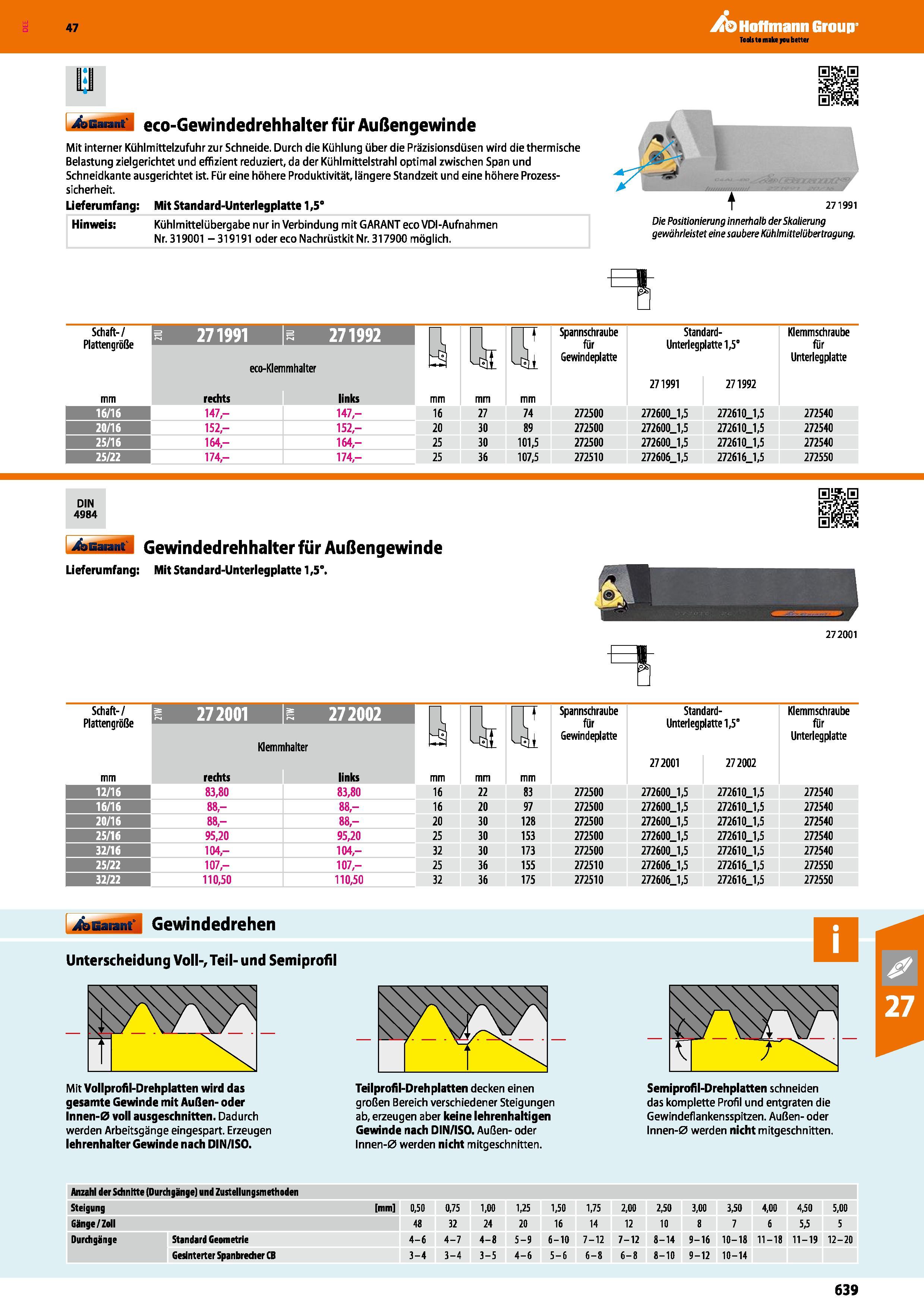

eco-Gewindedrehhalter für Außengewinde Mit interner Kühlmittelzufuhr zur Schneide. Durch die Kühlung über die Präzisionsdüsen wird die thermische Belastung zielgerichtet und effizient reduziert, da der Kühlmittelstrahl optimal zwischen Span und Schneidkante ausgerichtet ist. Für eine höhere Produktivität, längere Standzeit und eine höhere Prozesssicherheit. Lieferumfang Mit Standard-Unterlegplatte 1,5° Hinweis Kühlmittelübergabe nur in Verbindung mit GARANT eco VDI-Aufnahmen Nr.319001 -319191 oder eco Nachrüstkit Nr.317900 möglich. Die Positionierung innerhalb der Skalierung gewährleistet eine saubere Kühlmittelübertragung. Schaft-/ Plattengröße s 271991 b 271992 eco-Klemmhalter mm rechts links 16/16 147- 147- 20/16 152,- 152,- 25/16 164,- 164,- 25/22 174- 174- mm 16 20 25 25 27 30 30 36 mm 74 89 101.5 107.5 Spannschraube für Gewindeplatte 272500 272500 272500 272510 Standard-Unterlegplatte 1,5° 271991 272600_1,5 272600_1,5 272600_1,5 272606_1,5 271992 272610_1,5 272610_1,5 272610_1,5 272616_1,5 Klemmschraube für Unterleg platte 272540 272540 272540 272550 DIN 4984 j&jiaiant' Gewindedrehhalter für Außengewinde Lieferumfang Mit Standard-Unterlegplatte 1,5°. 272001 Schaft-/ Plattengröße 272001 s Klemmhalter mm rechts links 12/16 83,80 83,80 16/16 88,- 88,- 20/16 88,- 88,- 25/16 95,20 95,20 32/16 104- 104- 25/22 107- 107- 32/22 110,50 110,50 16 16 20 25 32 25 32 22 20 30 30 30 36 36 mm 83 97 128 153 173 155 175 Spannschraube für Gewindeplatte 272500 272500 272500 272500 272500 272510 272510 Standard-Unterlegplatte 1,5° 272001 272600_1,5 272600_1,5 272600_1,5 272600_1,5 272600_1,5 272606_1,5 272606_1,5 272002 272610_1,5 272610_1,5 272610_1,5 272610_1,5 272610_1,5 272616_1,5 272616_1,5 Klemmschraube für Unterleg platte 272540 272540 272540 272540 272540 272550 272550 Gewindedrehen Unterscheidung Voll-, Teil- und Semiprofil Mit Vollprofil-Drehplatten wird das gesamte Gewinde mit Außen- oder lnnen-0 voll ausgeschnitten. Dadurch werden Arbeitsgänge eingespart. Erzeugen lehrenhalter Gewinde nach DIN/ISO. Teilprofil-Dreh platten decken einen großen Bereich verschiedener Steigungen ab, erzeugen aber keine lehrenhaltigen Gewinde nach DIN/ISO. Außen- oder lnnen-0 werden nicht mitgeschnitten. Semiprofil-Drehplatten schneiden das komplette Profil und entgraten die Gewindeflankensspitzen. Außen- oder lnnen-0 werden nicht mitgeschnitten. Anzahl der Schnitte (Durchgang ) and Zustellungsmethoden Steigung mm 0,50 0,75 1,00 1,25 1,50 1,75 2,00 2,50 3,00 3,50 4,00 4,50 5,00 Gänge/Zoll 48 32 24 20 16 14 12 10 8 7 6 5,5 5 Durchgänge Standard Geometrie 4-6 4-7 4-8 5-9 6-10 7-12 7-12 8-14 9-16 10-18 11-18 11-19 12-20 Gesinterter Spanbredier CB 3-4 3-4 3-5 4-6 5-6 6-8 6-8 8-10 9-12 10-14 639 Katalog 47 Hoffmann Group lil 4aBM iä
