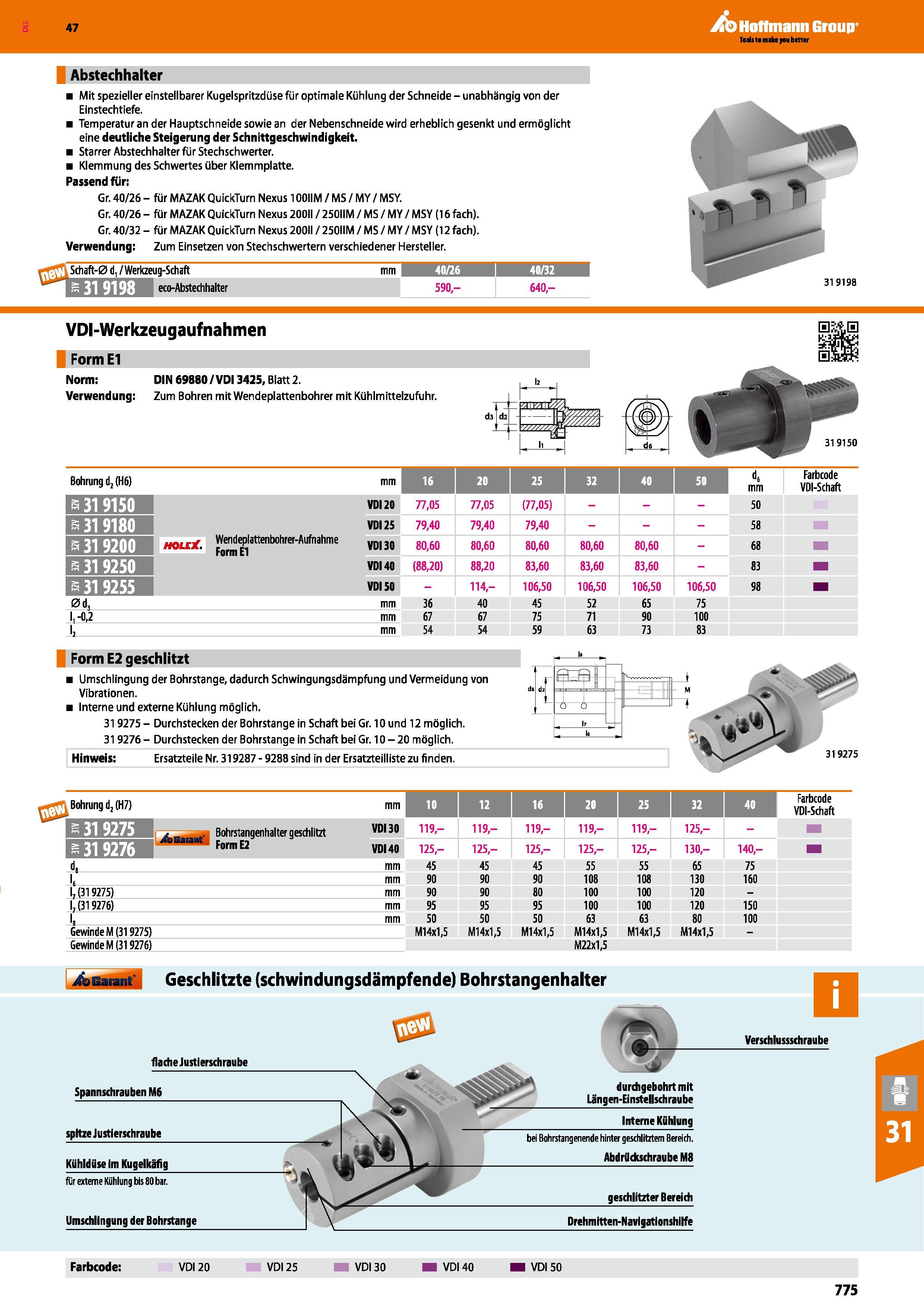

Abstechhalter Mit spezieller einstellbarer Kugelspritzdüse für optimale Kühlung der Schneide unabhängig von der Einstechtiefe Temperaturan der Ha

Abstechhalter Mit spezieller einstellbarer Kugelspritzdüse für optimale Kühlung der Schneide unabhängig von der Einstechtiefe. Temperaturan der Hauptschneide sowie an der Nebenschneide wird erheblich gesenkt und ermöglicht eine deutliche Steigerung der Schnittgeschwindigkeit. Starrer Abstechhalter für Stechschwerter. Klemmung des Schwertes über Klemmplatte. Passend für; Gr. 40/26 für MAZAK QuickTurn Nexus 100IIM / MS / MY / MSY. Gr. 40/26 für MAZAK QuickTurn Nexus 20011 / 250IIM / MS / MY / MSY (16 fach). Gr. 40/32 für MAZAK QuickTurn Nexus 20011 / 250IIM / MS / MY / MSY (12 fach). Verwendung Zum Einsetzen von Stechschwertern verschiedener Hersteller. Schaft-0 d, /Werkzeug-Schaft mm 40/26 40/32 EjTTlK eco-Abstechhalter 590,- 640,- 319198 VDI-Werkzeugaufnahmen Form El Norm DIN 69880/VDI 3425, Blatt 2. Verwendung Zum Bohren mit Wen de platten bohrer mit Kühlmittelzufuhr. 319150 Bohrung d, (H6) mm 16 20 25 32 40 50 d( Farbcode mm VDI-Schaft mmm VDI 20 77,05 77,05 (77,05) 50 Binm VDI 25 79,40 79,40 79,40 58 3 31 9200 HQLrf Wendeplattenbohrer-Aufnahme yp jq Form El 80,60 80,60 80,60 80,60 80,60 68 s 31 9250 VDI 40 (88,20) 88,20 83,60 83,60 83,60 83 VDI 50 114- 106,50 106,50 106,50 106,50 98 0d3 mm 36 40 45 52 65 75 1,-0,2 mm 67 67 75 71 90 100 1, mm 54 54 59 63 73 83 Form E2 geschlitzt Umschlingung der Bohrstange, dadurch Schwingungsdämpfung und Vermeidung von Vibrationen. Interne und externe Kühlung möglich. 319275 Durchstecken der Bohrstange in Schaft bei Gr. 10 und 12 möglich. 319276 Durchstecken der Bohrstange in Schaft bei Gr. 10 20 möglich. Hinweis Ersatzteile Nr. 319287 9288 sind in der Ersatzteilliste zu finden. 319275 Bohrung d2(H7) 31 9275 31 9276 j&Gaiant" Bohrstangenhalter geschlitzt I, 1,(319275) 1,(319276) I, Gewinde M (31 9275) Gewinde M (319276) mm 10 12 16 n 25 32 40 Farbcode VDI-Schaft VDI 30 119,- 119, 119,- 119, 119, 125,- VDI 40 125- 125- 125- 125- 125, 130- 140,- mm 45 45 45 55 55 65 75 mm 90 90 90 108 108 130 160 mm 90 90 80 100 100 120 mm 95 95 95 100 100 120 150 mm 50 50 50 63 63 80 100 M14x1,5 M14x1,5 M14x1,5 M14x1,5 M14x1,5 M14x1,5 M22x1,5 jfoBaatk Geschlitzte (schwindungsdämpfende) Bohrstangenhalter flache Justierschraube Spannschrauben M6 spitze Justierschraube Kiihldüse im Kugelkäfig für externe Kühlung bis 80 bar. Umschlingung der Bohrstange durchgebohrt mit Längen-Einstellsch raube Interne Kühlung bei Bohrstangenende hinter geschlitzten Bereich. Abdrüdcschraube M8 geschlitzter Bereich Drehmitten-Navigationshilfe Verschlussschraube Farbcode VDI 20 VDI 25 VDI 30 VDI 40 VDI 50 775 Katalog 47 Hoffmann Group
