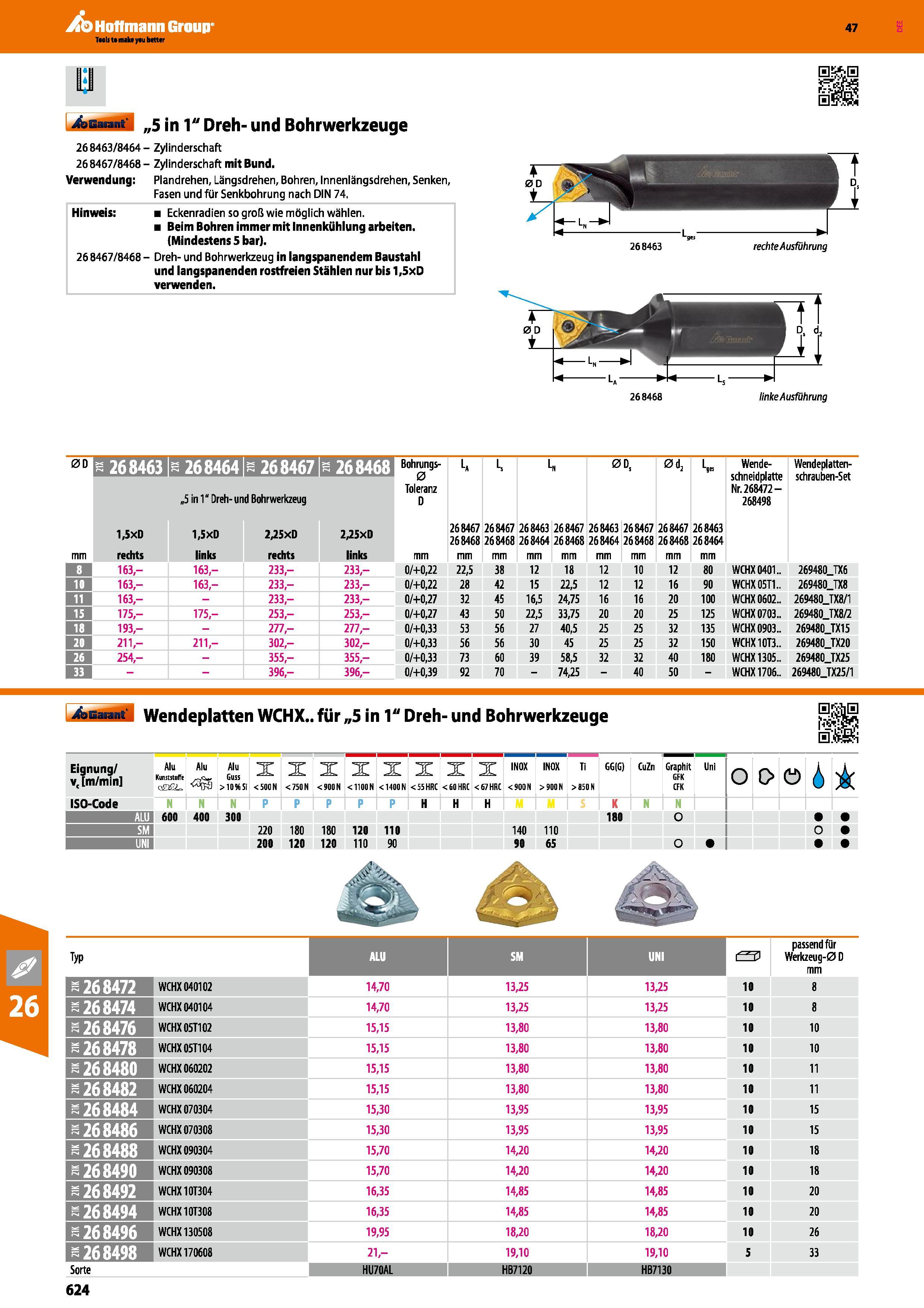

5 in 1 Dreh- und Bohrwerkzeuge 268463/8464- Zylinderschaft 268467/8468 Zylinderschaft mit Bund Verwendung Plandrehen, Längsdrehen, Bohren, Innenl

5 in 1 Dreh- und Bohrwerkzeuge 268463/8464- Zylinderschaft 268467/8468 Zylinderschaft mit Bund. Verwendung Plandrehen, Längsdrehen, Bohren, Innenlängsdrehen, Senken, Fasen und für Senkbohrung nach DIN 74. Hinweis Eckenradien so groß wie möglich wählen. Beim Bohren immer mit Innenkühlung arbeiten. (Mindestens 5 bar). 268467/8468 Dreh- und Bohrwerkzeug in langspanendem Baustahl und langspanenden rostfreien Stählen nur bis 1,5xD verwenden. 268463 rechte Ausführung 268468 linke Ausführung 0D mm 268463 268464 268467 s268468 Bohrungs- 0 Toleranz D mm L, 268467 268468 mm L, 268467 268468 mm L 268463 268464 mm N 268467 268468 mm 0D, 268463 268467 268464 268468 mm 0d2 268467 268468 mm L,= 268463 268464 mm Wendeschneidplatte Nr. 268472 268498 Wendeplatten- schrauben-Set 1,5xD rechts „5 in 1 Dreh- und Bohrwerkzeug 1,5xD 2,25xD links rechts 2,25x0 links 8 163,- 163,- 233,- 233,- 0/+0,22 22,5 38 12 18 12 10 12 80 WCHX 0401.. 269480_TX6 10 163,- 163,- 233,- 233,- 0/+0.22 28 42 15 22,5 12 12 16 90 WCHX05T1.. 269480_TX8 11 163,- 233,- 233,- 0/+0.27 32 45 16,5 24,75 16 16 20 100 WCHX 0602.. 269480_TX8/1 15 175,- 175,- 253,- 253,- 0/+0,27 43 50 22,5 33,75 20 20 25 125 WCHX 0703.. 269480_TX8/2 18 193, 277,- 277,- 0/+0,33 53 56 27 40,5 25 25 32 135 WCHX 0903.. 269480_TX15 20 211, 211,- 302,- 302,- 0/+0,33 56 56 30 45 25 25 32 150 WCHX10T3.. 269480_TX20 26 254,- 355,- 355,- 0/+0.33 73 60 39 58,5 32 32 40 180 WCHX 1305.. 269480_TX25 Q 396,- 396,- 0/+0.39 92 70 74,25 40 50 WCHX 1706.. 269480_TX25/1 Wendeplatten WCHX.. für „5 in 1" Dreh- und Bohrwerkzeuge 0 i Eignung v, m/min Alu Kunststoffe omu Alu Guss > 10% Si X < 500 N X < 750 N < 900 N X < 1100 N X <1400 N ISO-Code nn N P ALU 600 400 300 SM 220 180 180 120 110 UNI 200 120 120 110 90 J INOX INOX Ti H 140 90 110 65 GG(G) CuZn Graphit Uni GFK CFK o 0 ö K N 180 O Typ ALU SM UNI Ol passend für Werkzeug-0 D mm s 26 8472 WCHX 040102 14,70 13,25 13,25 10 8 26 8474 WCHX 040104 14,70 13,25 13,25 10 8 s 26 8476 WCHX05T102 15,15 13,80 13,80 10 10 s 26 8478 WCHX05T104 15,15 13,80 13,80 10 10 -268480 WCHX 060202 15,15 13,80 13,80 10 11 s 26 8482 WCHX 060204 15,15 13,80 13,80 10 11 s 26 8484 WCHX 070304 15,30 13,95 13,95 10 15 -268486 WCHX 070308 15,30 13,95 13,95 10 15 s 26 8488 WCHX090304 15,70 14,20 14,20 10 18 -268490 WCHX090308 15,70 14,20 14,20 10 18 s 26 8492 WCHX 10T304 16,35 14,85 14,85 10 20 s 26 8494 WCHX10T308 16,35 14,85 14,85 10 20 -268496 WCHX 130508 19,95 18,20 18,20 10 26 s 26 8498 WCHX170608 21- 19,10 19,10 5 33 Sorte HU70AL HB7120 HB7130 624 Hoffmann Group Katalog 47 i
